Strandet løst rør Ikke-metallisk styrkeelement Ikke-pansret fiberoptisk kabel

Strukturen af strenget løst rør ikke-metallisk styrkeelement ikke-pansret fiberoptisk kabel er at sætte 250μm optisk fiber i et løst rør lavet af højmodulmateriale, og det løse rør er fyldt med vandtæt forbindelse. Centrum af kabelkernen er en FRP, og det løse rør (og påfyldningsreb) er snoet rundt om FRP'en for at danne en kompakt og rund kabelkerne. Mellemrummene i kabelkernen er fyldt med vandblokerende fyldstoffer. Et lag af polyethylenkappe klemmes uden for kabelkernen for at danne et kabel.

Send forespørgsel

Produkt beskrivelse

DeStrandet løst rør Ikke-metallisk styrkeelement Ikke-pansret fiberoptisk kabelbestår af 250μm optiske fibre indsat i løse rør lavet af højmodulmateriale, fyldt med vandtæt sammensætning. Kabelkernen er centreret om et ikke-metallisk FRP-styrkeelement, omkring hvilket de løse rør og fyldstoffer er spiralformede for at danne en kompakt, rund kerne. Vandblokerende fyldstoffer optager eventuelle mellemrum, og en ydre polyethylenkappe beskytter kabelstrukturen.

Nøglefunktioner

Stærk mekanisk og temperaturpræstation
Løst rørmateriale med høj hydrolysemodstand og trækstyrke
Speciel rørfyldningsmasse til kritisk fiberbeskyttelse
Knusningsmodstand kombineret med fleksibelt design til installation
Omfattende vandtætte foranstaltninger: FRP midterelement, rørfyldningsblandinger, 100% kernefyldning
Overholdelse af standarder: YD/T 901 og IEC 60794-1

Tekniske specifikationer

Antal optiske fibre: Flere tilgængelige konfigurationer (f.eks. 6-144 fibre)
Fibertype: Single-mode eller multimode 250μm
Løst rørmateriale: Polymer med høj modul
Fyldningsmasse: Vandblokerende gel
Styrkeelement: Ikke-metallisk FRP-stang
Ydre kappe: Polyethylen (PE)
Driftstemperatur: -40°C til +70°C
Minimum bøjningsradius: 20× kabeldiameter (under belastning)

Ansøgninger

Disse kabler er meget udbredt i:

Teleoperatører for backbone og accessnet
Radio- og tv-signaltransmissionssystemer
Lokalnetværk (LAN) datatransmission
Industrielle front-end-forbindelser i el-, jernbane- og motorvejsprojekter
Andre store ingeniør- og infrastrukturprojekter

Fordele

Holdbart ikke-metallisk design reducerer korrosionsrisiko og gør kablet lettere
Kompakt strandet struktur forbedrer trækstyrke og fleksibilitet
Vandblokerende materialer sikrer høj pålidelighed i fugtige eller våde omgivelser
Kompatibilitet med forskellige installationsmetoder, herunder kanaler og luftinstallation
Dokumenteret ydeevne på tværs af nationale og internationale projekter, understøttet af Orientalfibers produktionserfaring

FAQ

Q: Kan dette kabel bruges i udendørs installationer?: A: Ja, PE-kappen og vandblokerende forbindelser gør den velegnet til direkte nedgravning og kanalinstallation udendørs.
Q: Hvor mange fibre kan konfigureres?: A: Kablet kan tilpasses fra 6 til 144 fibre afhængigt af projektets krav.
Sp.: Indeholder kablet metalliske komponenter?: A: Nej, styrkeelementet er ikke-metallisk FRP, hvilket minimerer vægt- og korrosionsproblemer.
Q: Er det kompatibelt med standard optisk udstyr?: A: Ja, 250 μm fiber og standard løse rørdesign sikrer kompatibilitet med konventionelle splejsning og termineringsmetoder.

Standarder

GYFTY-kabel overholder standard YD/T 901 samt IEC 60794-1

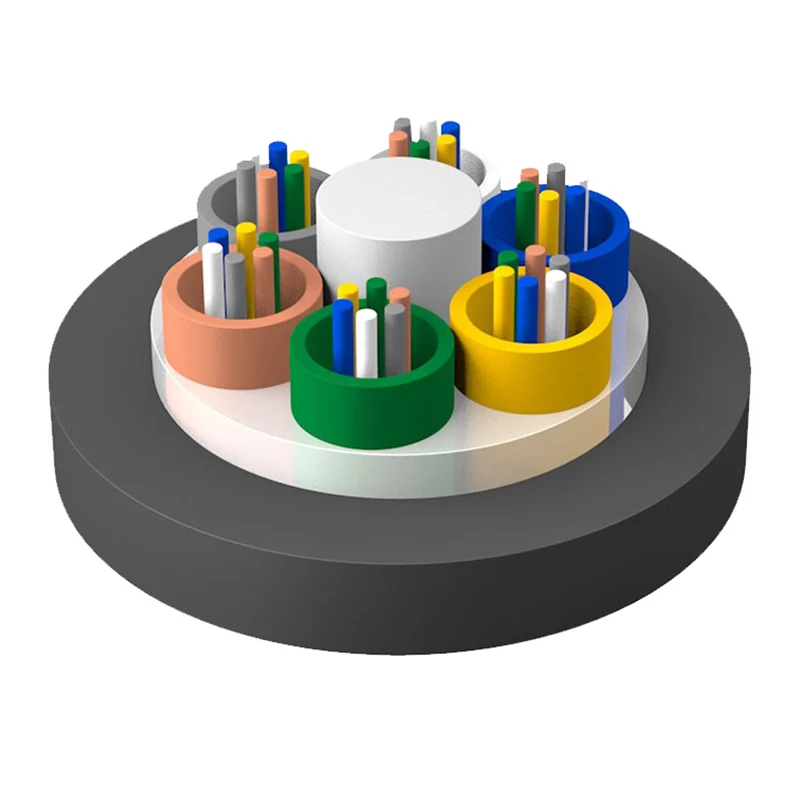

Strukturtegning

1. Fiber

2.Tubefyldningsmasse

3. Løst rør

4. Kabelfyldningsmasse

5.FRP Styrkemedlem

6.PE kappe

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Tekniske parametre

Kabeltype (Forøget med 2 fibre)	Fiberantal	Rør	Fyldstoffer	Kabelvægt (ref.) (kg/km)	Trækstyrke Lang/Kort sigt (N)	Knusningsmodstand Lang/Kort sigt (N/100 mm)	Bøjningsradius Statisk/dynamisk (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14-18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26-30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14-18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26-30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14-18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26-30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Opbevaring/driftstemperatur: -40℃-+70℃

Optiske egenskaber

Fiber type	Dæmpning （+20℃）				Båndbredde		Numerisk blænde	Kabelafskæring Bølgelængde λcc
Fiber type	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerisk blænde	Kabelafskæring Bølgelængde λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
