Det løse rør (og fyldstop) er snoede rundt om den centrale forstærkningskerne for at danne en kompakt og cirkulær kabellen, og hullerne i kabellædet er fyldt med vandblokerende fyldstoffer. Efter at det plastikovertrukne aluminiumstape (APL) er i længderetningen indpakket, er en polyethylen indre kappe ekstruderet, og efter den dobbeltsidede plastikovertrukne ståltape (PSP) er i længderetningen indpakket, er en polyethylen-ydre kappe ekstruderet for at danne et kabel.
God mekanisk og temperaturydelse
Høj styrke løs rør, der er hydrolyseafvisende
Speciel rørfyldningssammensætning Sørg for en kritisk beskyttelse af fiber
Knus modstand og fleksibilitet
Følgende foranstaltninger træffes for at sikre kablet vandtæt:
-Single fiberforstærket plastik som det centrale styrkemedlem
-Oose rørfyldningsforbindelse
-100% kabelkernefyldning
-Apl fugtighedsbarriere
-PSP Forbedring af fugtighedsikker
-Vandblokerende materiale
GYFTA53-kabel overholder standard YD/T 901 såvel som IEC 60794-1.

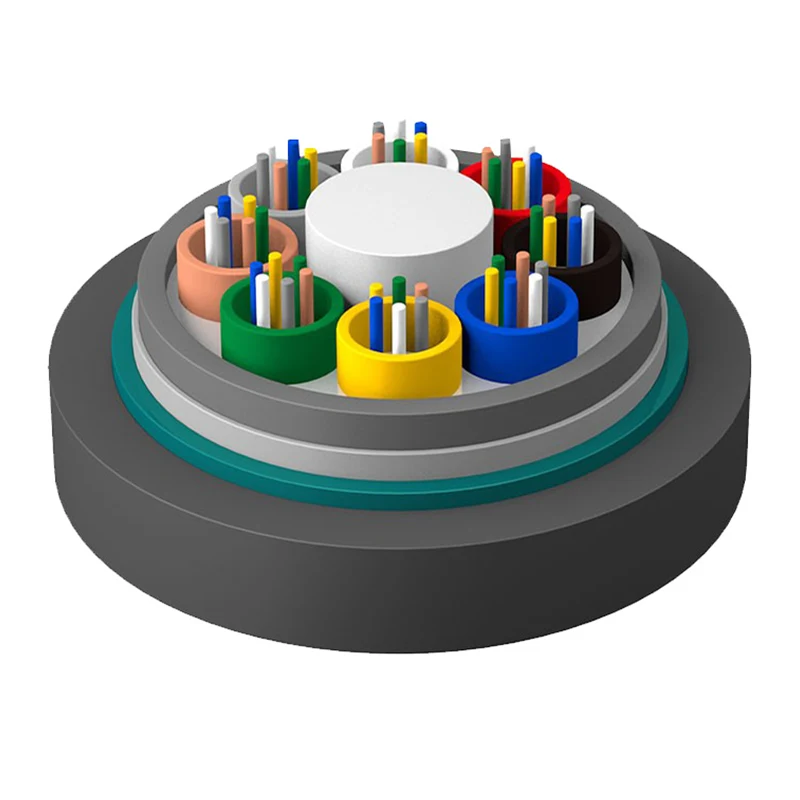

1.Fibre
2.Tube Filling Compound
3. Loose Tube
4.CABLING Fyldning Forbindelse
5.APL
6.Pe indre kappe
7. Vandblokerende materiale
8.psp
9.FRP STYRKE -medlem
10.Pe ydre kappe
|
Kabeltype (Øget med 2 fibre) |
Fiberantal |
Rør |
Fyldstoffer |
Kabelvægt (ref) (kg/km) |
Trækstyrke Lang/kort sigt (N) |
Knus modstand Lang/kort sigt (N/100 mm) |
Bøjningsradius Statisk/dynamisk (mm) |
|
Gyfta53-2 ~ 6xn |
2 ~ 6 |
1 |
7 |
228 |
1000/3000 |
1000/3000 |
12.5d/25d |
|
Gyfta53-8 ~ 12xn |
8 ~ 12 |
2 |
6 |
228 |
|||
|
Gytta53-14 ~ 18xn |
14 ~ 18 |
3 |
5 |
228 |
|||
|
Gyfta53-20 ~ 24xn |
20 ~ 24 |
4 |
4 |
228 |
|||
|
Gyfta53-26 ~ 30xn |
26 ~ 30 |
5 |
3 |
228 |
|||
|
Gyfta53-32 ~ 36xn |
32 ~ 36 |
6 |
2 |
228 |
|||
|
Gyfta53-38 ~ 42xn |
38 ~ 42 |
7 |
1 |
228 |
|||
|
Gytta53-44 ~ 48XN |
44 ~ 48 |
8 |
0 |
228 |
|||
|
Gytta53-50 ~ 60xn |
50 ~ 60 |
5 |
3 |
240 |
|||
|
Gyfta53-62 ~ 72xn |
62 ~ 72 |
6 |
2 |
240 |
|||
|
Gyfta53-74 ~ 84xn |
74 ~ 84 |
7 |
1 |
240 |
|||
|
Gyfta53-86 ~ 96xn |
86 ~ 96 |
8 |
0 |
240 |
|||
|
Gyfta53-98 ~ 108xn |
98 ~ 108 |
9 |
1 |
276 |
|||
|
Gyfta53-110 ~ 120xn |
110 ~ 120 |
10 |
0 |
276 |
|||
|
Gyfta53-122 ~ 132xn |
122 ~ 132 |
11 |
1 |
326 |
|||
|
Gyfta53-134 ~ 144xn |
134 ~ 144 |
12 |
0 |
326 |
Opbevaring/driftstemperatur: -40 ℃ -+70 ℃
|
Fibertype |
Dæmpning （+20 ℃） |
Båndbredde |
Numerisk blænde |
Kabelafskæringsbølgelængde λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0,36db/km |
≤0,22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0,40db/km |
≤0,23db/km |
--- |
--- |
--- |
≤1450nm |
|
50/125 um |
≤3.3db/km |
≤1.2db/km |
--- |
--- |
≥500MHz · km |
≥500MHz · km |
0,200 ± 0,015 allerede |
--- |
|
62,5/125 um |
≤3,5 dB/km |
≤1.2db/km |
--- |
--- |
≥200MHz · km |
≥500MHz · km |
0,275 ± 0,015 allerede |
--- |
Note:
en. Suffix XN angiver fibertype
b. Farvearrangementerne af fiber og rør er specificeret i farveidentifikationstabellen
c. Kablet bør ikke opbevares i udendørs miljø mere end 6 måneder for at holde kabelrullen god tilstand
