Strandet løst rør Ikke-pansret fiberoptisk kabel kabel

Strukturen af strandet løst rør Ikke-pansret fiberoptisk kabelkabel skal lægge 250μm optisk fiber i et løst rør lavet af højt modulmateriale, og det løse rør er fyldt med vandtæt forbindelse. Centret af kabelkernen er en metalforstærkningskerne. For optiske kabler med visse kerner skal et lag af polyethylen (PE) ekstruderes uden for metalforstærkningskernen. Det løse rør (og fyldstop) er snoet rundt om den centrale forstærkningskerne for at danne en kompakt og rund kabellen, og hullerne i kabellædet er fyldt med vandblokerende fyldstoffer. Det plastbelagte aluminiumsbælte eller stålbælte er i længderetningen indpakket og ekstruderet i en polyethylenskede for at danne et kabel.

Send forespørgsel

Produkt beskrivelse

Egenskaber

God mekanisk og temperaturydelse

Høj styrke løs rør, der er hydrolyse resistent

Speciel rørfyldningssammensætning Sørg for en kritisk beskyttelse af fiber

Specielt designet kompakt struktur er god til at forhindre løse rør i at krympe

PE -kappe beskytter kabel mod ultraviolet stråling

Følgende foranstaltninger træffes for at sikre kablet vandtæt:

-Steeltråd, der bruges som centralstyrkemedlem

-Oose rørfyldningsforbindelse

-100% kabelkernefyldning

-Apl eller PSP -fugtbarriere

Standarder

GYTA/S-kabel overholder standard YD/T 901 såvel som IEC 60794-1.

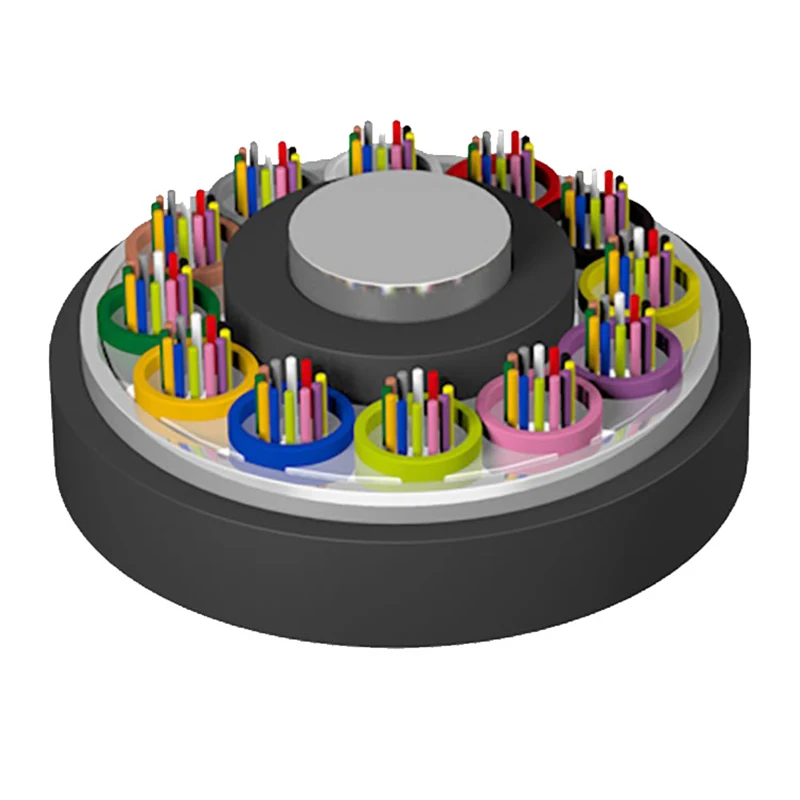

Strukturtegning

1. fiber

2. rørfyldningsforbindelse

3. Løs rør

4. medlem af central styrke

5. Kabelfyldningsforbindelse

6. APL PSP

7. Pe -kappe

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Tekniske parametre

Kabeltype (Øget med 2 fibre)	Fiberantal	Rør	Fyldstoffer	Kabelvægt (ref) (kg/km)	Trækstyrke Lang/kort sigt (N)	Knus modstand Lang/kort sigt (N/100 mm)	Bøjningsradius Statisk/dynamisk (mm)
Gyta/s-2 ~ 6xn	2 ~ 6	1	4	76	600/1500	300/1000	10d/20d
Gyta/s -8 ~ 12xn	8 ~ 12	2	3	76
Gyta/s -14 ~ 18xn	14 ~ 18	3	2	76
Gyta/s -20 ~ 24xn	20 ~ 24	4	1	76
Gyta/s -26 ~ 30xn	26 ~ 30	5	0	76
Gyta/s -32 ~ 36xn	32 ~ 36	6	0	85
Gyta/s -38 ~ 48xn	38 ~ 48	4	1	90
Gyta/s -50 ~ 60xn	50 ~ 60	5	0	90
Gyta/s -62 ~ 72xn	62 ~ 72	6	0	113
Gyta/s -74 ~ 84xn	74 ~ 84	7	1	136
Gyta/s -86 ~ 96xn	86 ~ 96	8	0	136
Gyta/s -98 ~ 108xn	98 ~ 108	9	1	163
Gyta/s -110 ~ 120xn	110 ~ 120	10	0	163
Gyta/s -122 ~ 132xn	122 ~ 132	11	1	190
Gyta/s -134 ~ 144xn	134 ~ 144	12	0	190
Gyta/s -146 ~ 216xn	146 ~ 216	13 ~ 18	5 ~ 0	190
Gyta/s -288xn	288	24	0	239

Opbevaring/driftstemperatur: -40 ℃ -+70 ℃

Optiske egenskaber

Fibertype	Dæmpning （+20 ℃）				Båndbredde		Numerisk blænde	Kabelafskæringsbølgelængde λcc
Fibertype	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerisk blænde	Kabelafskæringsbølgelængde λcc
G.652	---	---	≤0,36db/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450nm
50/125 um	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 allerede	---
62,5/125 um	≤3,5 dB/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 allerede	---

Note:

en. Suffix XN angiver fibertype

b. Farvearrangementerne af fiber og rør er specificeret i farveidentifikationstabellen

c. Det strandede løse rør, der ikke er pansret fiberoptisk kabel, bør ikke opbevare i udendørs miljø mere end 6 måneder for at holde kabelrullen god tilstand

Anvendelse: Kanal/luft
