Strandet løs rør pansret fiberoptisk kabel

Strukturen af strandet løst rør pansret fiberoptisk kabel er at lægge 250 μm optisk fiber i et løst rør lavet af højt modulmateriale, og det løse rør er fyldt med vandtæt forbindelse. Centret af kabelkernen er en metalforstærkningskerne. For optiske kabler med visse kerner skal et lag af polyethylen (PE) ekstruderes uden for metalforstærkningskernen. Det løse rør (og fyldstop) er snoet rundt om den centrale forstærkningskerne for at danne en kompakt og rund kabellen, og hullerne i kabellædet er fyldt med vandblokerende fyldstoffer. Et lag med polyethylen indre kappe ekstruderes uden for kabellen, og en dobbeltsidet plastbelagt ståltape (PSP) er i længderetningen indpakket og ekstruderes derefter i en polyethylenskede til dannelse af et kabel.

Send forespørgsel

Produkt beskrivelse

Egenskaber

God mekanisk og temperaturydelse

Selve det løse rørmateriale har god hydrolysemodstand og høj styrke

Speciel rørfyldningssammensætning Sørg for akritisk beskyttelse af fiber

Knus modstand og fleksibilitet

Følgende foranstaltninger træffes for at sikre kablet vandtæt:

-Steeltråd, der bruges som centralstyrkemedlem

-Oose rørfyldningsforbindelse

-100% kabelkernefyldning

-Apl fugtighedsbarriere

-PSP Forbedring af fugtighedsikker

-Vandblokerende materiale

Standarder

GYTA53-kabel overholder standard YD/T 901 såvel som IEC 60794-1.

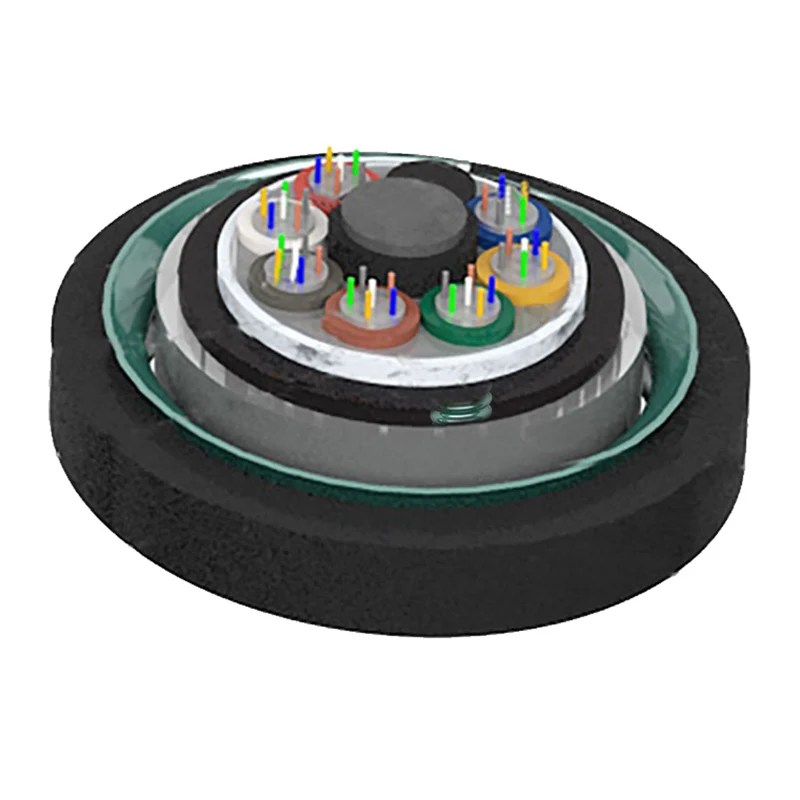

Strukturtegning

1.Fibre

2.Tube Filling Compound

3. Loose Tube

4.Cerbar fyldningssammenhæng

5.APL

6.Pe indre kappe

7. Vandblokerende materiale

8.psp

9. Central styrke medlem

10.Pe ydre kappe

Stranded Loose Tube Armored Fiber Optic Cable

Tekniske parametre

Kabeltype (Øget med 2 fibre)	Fiberantal	Rør	Fyldstoffer	Kabelvægt (Ref) (kg/km)	Trækstyrke Lang/kort sigt (N)	Knus modstand Lang/kort sigt (N/100 mm)	Bøjningsradius Statisk/dynamisk (mm)
Gyta53-2 ~ 6xn	2 ~ 6	1	5	177	1000/3000	1000/3000	12.5d/25d
Gyta53-8 ~ 12xn	8 ~ 12	2	4	177
Gyta53-14 ~ 18xn	14 ~ 18	3	3	177
Gyta53-20 ~ 24xn	20 ~ 24	4	2	177
Gyta53-26 ~ 30xn	26 ~ 30	5	1	177
Gyta53-32 ~ 36xn	32 ~ 36	6	0	177
Gyta53-38 ~ 48XN	38 ~ 48	4	1	194
Gyta53-50 ~ 60xn	50 ~ 60	5	0	194
Gyta53-62 ~ 72xn	62 ~ 72	6	0	204
Gyta53-74 ~ 84xn	74 ~ 84	7	1	239
Gyta53-86 ~ 96xn	86 ~ 96	8	0	239
Gyta53-98 ~ 108xn	98 ~ 108	9	1	275
Gyta53-110 ~ 120xn	110 ~ 120	10	0	275
Gyta53-122 ~ 132xn	122 ~ 132	11	1	312
Gyta53-134 ~ 144xn	134 ~ 144	12	0	312
Gyta53-146 ~ 216xn	146 ~ 216	13 ~ 18	5 ~ 0	312

Opbevaring/driftstemperatur: -40 ℃ -+70 ℃

Optiske egenskaber

Fibertype	Dæmpning （+20 ℃）				Båndbredde		Numerisk blænde	Kabelafskæringsbølgelængde λcc
Fibertype	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerisk blænde	Kabelafskæringsbølgelængde λcc
G.652	---	---	≤0,36db/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450nm
50/125 um	≤3.0db/km	≤1,0dB/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 allerede	---
62,5/125 um	≤3.3db/km	≤1,0dB/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 allerede	---

Note:

en. Suffix XN angiver fibertype

b. Farvearrangementerne af fiber og rør er specificeret i farveidentifikationstabellen

c. Det strandede løse rør pansrede fiberoptiske kabel bør ikke opbevares i udendørs miljø mere end 6 måneder for at holde kabelrullen god tilstand

Anvendelse: Kanal/luft/direkte begravet

Stranded Loose Tube Armored Fiber Optic Cable
