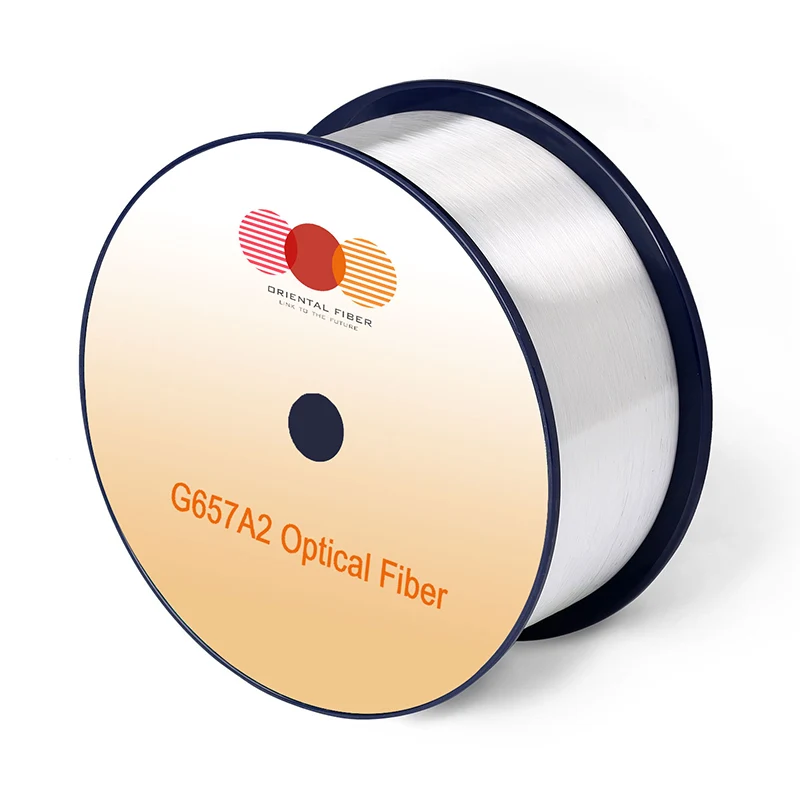

Optisk fiberfiber g.657.A2

Optisk fiberfiber G.657.A2 kombinerer fremragende egenskaber: Fremragende lav makrobende følsomhed og lavt vandtopniveau. Det er fuldt optimeret til brug i O-E-S-C-L-båndet (1260 -1625 nm). Den bøjningsinsensitive egenskab garanterer ikke kun L-Band-applikation, men giver også mulighed for nem installation uden overdreven pleje, når du opbevarer fiberen, især til FTTH-netværksapplikationer. Bøjningsradiusen i fiberguideporten og den minimale bøjningsradius i væg- og hjørneinstallationer kan reduceres.

Send forespørgsel

Produkt beskrivelse

Applikationer

Alle typer fiberkabler med forskellige strukturer

Optiske netværk med høj ydeevne, der opererer i O-E-S-C-L-båndet

Optiske ruter med høj hastighed til fiber-til-hjem-netværk

Optiske kabler med høje krav om krav til bøjningspræstation

Lille størrelse fiberkabel og optisk komponent

Standarder

Det-t

IEC 60793-2-50 Type B1.3/B6.A1/B6.A2/B6.B2 Optisk fiberspecifikation.

Egenskaber

Høj modstand mod bøjningstab i bøjningsradiusområdet fra 7,5 til 15 mm

Fuldt kompatibel med alle G.652 optiske fibre

Lav dæmpning imødekommer operationens efterspørgsel i O-E-S-C-L-bånd

Lav PMD opfylder kravene til høj bitrate og langdistance transmission

Lavt bøjningstab

Nøjagtige geometriske parametre

Høj ND-værdi

Specifikationer

Egenskaber		Betingelser	Specificerede værdier	Enheder
Optiske egenskaber
Dæmpning		1310nm	≤0,35	[DB/km]
		1383nm (efter H2-aging)	≤0,35	[DB/km]
		1460nm	≤0,25	[DB/km]
		1490nm	≤0,23	[DB/km]
		1550nm	≤0,21	[DB/km]
		1625nm	≤0,23	[DB/km]
Dæmpning vs. bølgelængde Maks. α di ﬀ erens		1285-1330nm, med henvisning til 1310nm	≤0,03	[DB/km]
Dæmpning vs. bølgelængde Maks. α di ﬀ erens		1525-1575nm, med henvisning til 1550nm	≤0,02	[DB/km]
Nul spredningsbølgelængde (λ0)		--	1300-1324	[nm]
Nul spredningshældning (S0)		--	≤0.092	[PS/(NM2 · km)]
PMD	Maksimal individuel fiber	--	≤0.1	[PS/√KM]
	Linkdesignværdi (M = 20 ， Q = 0,01%)	--	≤0,06	[PS/√KM]
	Typisk værdi	--	0.04	[PS/√KM]
Kabel Cuto ﬀ bølgelængde (λCC)		--	≤1260	[nm]
Mode Feltdiameter (MFD)		1310nm	8.4-9.2	[μm]
Mode Feltdiameter (MFD)		1550nm	9.3-10.3	[μm]
E ﬀ ektiv gruppeindeks for brydning (NE ﬀ)		1310nm	1.466	--
E ﬀ ektiv gruppeindeks for brydning (NE ﬀ)		1550nm	1.467	--
Punkt diskontinuiteter		1310nm	≤0,05	[db]
Punkt diskontinuiteter		1550nm	≤0,05	[db]
Geometriske egenskaber
Beklædningsdiameter		--	125,0 ± 0,7	[μm]
Beklædning af ikke-cirkularitet		--	≤0,7	[%]
Belægningsdiameter		--	235-245	[μm]
Belægningsklædningskoncentricitetsfejl		--	≤12.0	[μm]
Belægning af ikke-cirkularitet		--	≤6,0	[%]
Kernemærende koncentricitetsfejl		--	≤0,5	[μm]
Curl (radius)		--	≥4	[m]
Leveringslængde		--	Op til 50,4	[km/hjul]
Miljøegenskaber		1310nm, 1550nm & 1625nm
Temperaturafhængighed induceret dæmpning		-60 ℃ til +85 ℃	≤0,05	[DB/km]
Cykling af temperaturhuggethed induceret dæmpning		-10 ° C til +85 ° C, 98% RH	≤0,05	[DB/km]
Watersoak -afhængighed induceret dæmpning		23 ° C, i 30 dage	≤0,05	[DB/km]
Fugt varmeafhængighed induceret dæmpning		85 ° C og 85% RH, i 30 dage	≤0,05	[DB/km]
Tør varme aldring		85 ℃, i 30 dage	≤0,05	[DB/km]
Mekanisk specifikation
Bevis test		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[Kpsi]
Makro-bøjningsinduceret dæmpning	10 vender sig om en dorn på 15 mm radius	1550nm	≤0,03	[db]
	10 vender sig om en dorn på 15 mm radius	1625nm	≤0.1	[db]
	1 drej rundt om en dorn på 10 mm radius	1550nm	≤0.1	[db]
	1 drej rundt om en dorn på 10 mm radius	1625nm	≤0.2	[db]
	1 drej rundt om en dorn på 7,5 mm radius	1550nm	≤0,5	[db]
	1 drej rundt om en dorn på 7,5 mm radius	1625nm	≤1,0	[db]
Belægningstrimmel kraft		Typisk gennemsnitlig kraft	1.5	[N]
Belægningstrimmel kraft		Peak Force	1.3-8.9	[N]
Dynamisk træthedsparameter (ND)		--	≥20	--

Single-mode Optical Fiber G.657.A2
