● Fiberplastringer af forskellige strukturer
● Optiske stier med høj hastighed til fiber-til-hjemmet (FTTH) netværk
● Kabler med minimale bøjningskrav
● Små optiske komponenter

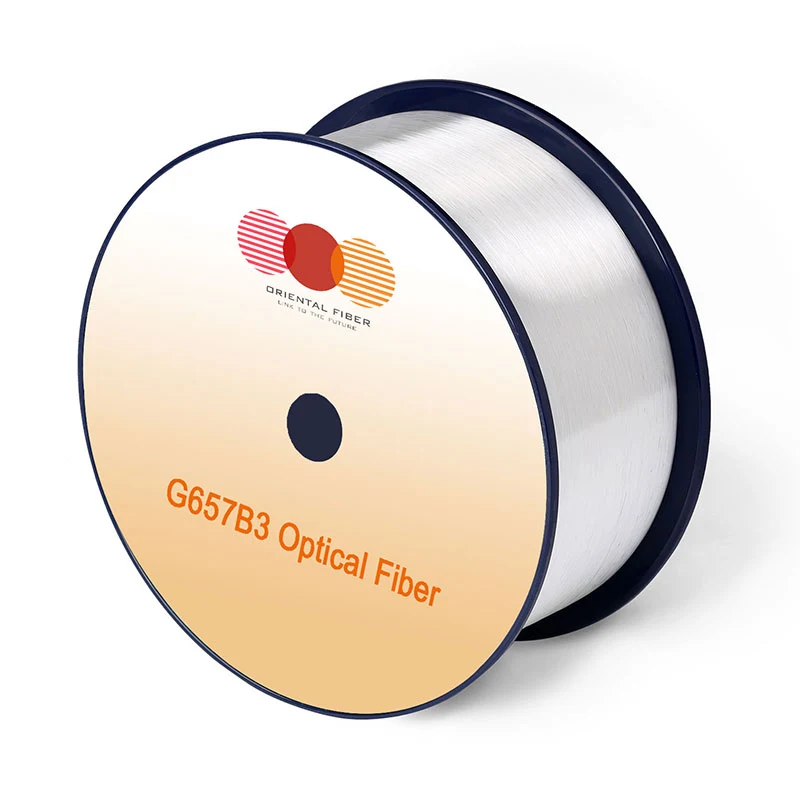

Optisk ydeevne er bedre end den, der anbefales af ITU-t G.657.B3 og IEC 60793-2-50 B6.B3, med en bøjningsradius så lav som 5 mm, som kan opfylde de komplekse installationsbetingelser i MDU og FTTH, såsom hjørner, binding, høj belastningsspænding osv.
● Den minimale bøjningsradius kan nå 5 mm, hvilket er fuldt kompatibelt med alle G.652.D optiske fibre
● Lav dæmpning, opfyldelse af driftskravene i O-E-S-C-L-båndet
● Lavt bøjningstab, velegnet til at kræve optiske kabeldesign inklusive båndkabler
● Præcise geometriske parametre og store MFD sikrer tab med lavt splejsning og høj splejsningseffektivitet
● Høj og værdi, møde lang levetid ved den minimale bøjningsradius
|
Egenskaber |
Betingelser |
Specificeret værdier |
Enheder |
|
|
Optisk Egenskaber |
||||
|
Dæmpning |
1310nm |
≤0,35 |
[DB/km] |
|
|
1383nm （Efter H2-aging） |
≤0,35 |
[DB/km] |
||
|
1550nm |
≤0,21 |
[DB/km] |
||
|
1625nm |
≤0,23 |
[DB/km] |
||
|
Dæmpning mod bølgelængde Maks. α di ff erens |
1285-1330nm, IN henvisning til 1310nm |
≤0,03 |
[DB/km] |
|
|
1525-1575nm, IN henvisning til 1550nm |
≤0,02 |
[DB/km] |
||
|
Nul Dispersionsbølgelængde (λ0) |
-- |
1300-1324 |
[nm] |
|
|
Nul Dispersion Slope (S0) |
-- |
≤0.092 |
[PS/(NM2 · km)] |
|
|
PMD |
Maksimum Individuel fiber |
-- |
≤0.1 |
[PS/√KM] |
|
Linkdesignværdi （M = 20 ， Q = 0,01%) |
-- |
≤0,06 |
[PS/√KM] |
|
|
Typisk Værdi |
-- |
0.04 |
[PS/√KM] |
|
|
Kabel Cuto ff bølgelængde (λcc) |
-- |
≤1260 |
[nm] |
|
|
Mode Feltdiameter （MFD） |
1310nm |
8.2-9.0 |
[μm] |
|
|
1550nm |
9.1-10.1 |
[μm] |
||
|
E ff ektiv gruppeindeks for brydning （ne ff） |
1310nm |
1.468 |
-- |
|
|
1550nm |
1.469 |
-- |
||
|
Punkt Diskontinuiteter |
1310nm |
≤0,05 |
[db] |
|
|
1550nm |
≤0,05 |
[db] |
||
|
Geometrisk Egenskaber |
||||
|
Beklædning Diameter |
-- |
125,0 ± 0,7 |
[μm] |
|
|
Beklædning Ikke-cirkularitet |
-- |
≤0,7 |
[%] |
|
|
Belægning Diameter |
-- |
235-245 |
[μm] |
|
|
Belægningsklædning Koncentricitetsfejl |
-- |
≤12.0 |
[μm] |
|
|
Belægning Ikke-cirkularitet |
-- |
≤6,0 |
[%] |
|
|
Kerne-klædning Koncentricitetsfejl |
-- |
≤0,5 |
[μm] |
|
|
Curl (radius) |
-- |
≥4 |
[m] |
|
|
Levering Længde |
-- |
Op til 25,2 |
[km/hjul] |
|
|
Miljøegenskaber |
1310nm, 1550nm & 1625nm |
|||
|
Temperatur Afhængighed induceret dæmpning |
-60 ℃ til +85 ℃ |
≤0,05 |
[DB/km] |
|
|
Temperaturhuggethed Cykling induceret dæmpning |
-10 ° C. til +85 ° C, 98% RH |
≤0,05 |
[DB/km] |
|
|
Watersoak Afhængighed induceret dæmpning |
23 ° C ， i 30 dage |
≤0,05 |
[DB/km] |
|
|
Fugtig Varmeafhængighed induceret dæmpning |
85 ° C. og 85% rh ， for 30 dage |
≤0,05 |
[DB/km] |
|
|
Tørre Varme aldring |
85 ℃ ， i 30 dage |
≤0,05 |
[DB/km] |
|
|
Mekanisk Specificering |
||||
|
Bevis Prøve |
-- |
≥9,0 |
[N] |
|
|
-- |
≥1,0 |
[%] |
||
|
-- |
≥100 |
[Kpsi] |
||
|
Makro-bøjning Induceret tab |
1 drej rundt om en dorn på 10 mm radius |
1550nm |
≤0,03 |
[db] |
|
1 Drej rundt om en dorn på 10 mm radius |
1625nm |
≤0.1 |
[db] |
|
|
1 Drej rundt om en dorn på 7,5 mm radius |
1550nm |
≤0.08 |
[db] |
|
|
1 drej rundt om en dorn på 7,5 mm radius |
1625nm |
≤0,25 |
[db] |
|
|
1 Vender sig om en dorn på 5 mm radius |
1550nm |
≤0,15 |
[db] |
|
|
1 Vender sig om en dorn på 5 mm radius |
1625nm |
≤0,45 |
[db] |
|
|
Belægning Strip Force |
typisk Gennemsnitlig kraft |
1.5 |
[N] |
|
|
spids kraft |
1.3-8.9 |
[N] |
||
|
Dynamisk Træthedsparameter (ND) |
-- |
≥20 |
-- |
|
