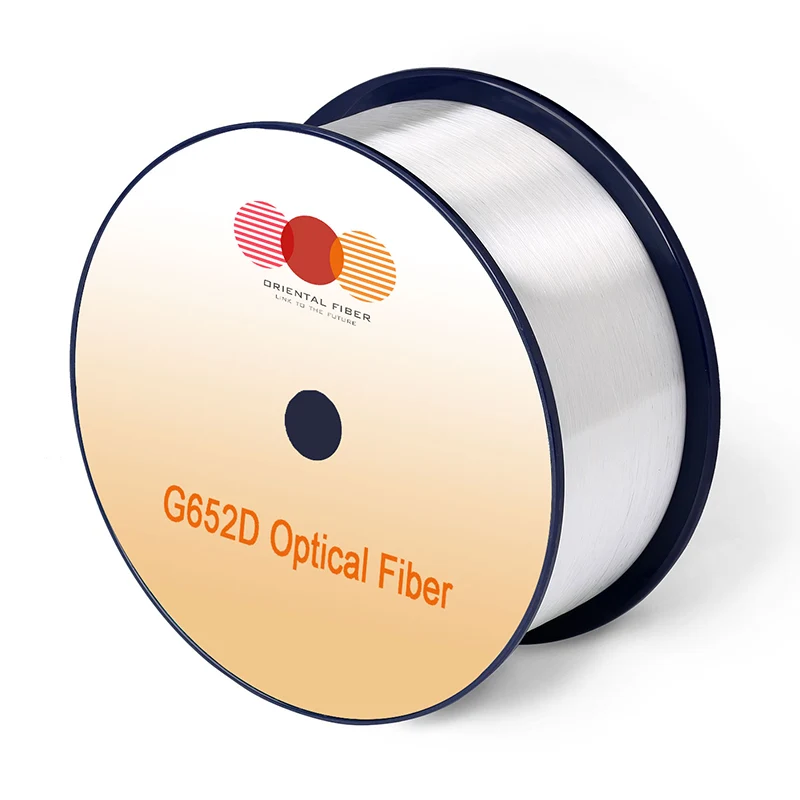

På grund af det brede tilgængelige spektrum og fremragende optiske ydelse er en-mode optisk fiber G.652D det bedste valg til at understøtte en række anvendelser, såsom Ethernet, Internet Protocol (IP), asynkron overførselstilstand (ATM), synkron optisk netværk (SONET) og bølgelængde Division Multiplexing (WDM). Fiber giver mere båndbredde til rygrad, storbyområde og adgangsnetværk.
Fiber møder eller overskrider ITU-T-anbefaling G.652D og IEC 60793-2-50 Type B1.3 Fiberspecifikationer.
Designet til at fungere på tværs af hele spektralområdet fra 1260-1625 nm, hvilket giver 50% mere brugbare bølgelængder for øget transmissionskapacitet
Fremragende optisk ydelse understøtter højhastighedsoverførselsteknologier såsom DWDM og CWDM
At være kompatibel med eksisterende 1310 nm udstyr
God beskyttelse og fremragende stripkraftstabilitet
Nøjagtige geometriske parametre, der sikrer tab med lavt splejsning og høj splejsningseffektivitet
|
Egenskaber |
Betingelser |
Specificerede værdier |
Enheder |
|
|
Optiske egenskaber |
||||
|
Dæmpning |
1310nm |
≤0,34 |
[DB/km] |
|
|
1383nm (efter H2-aging) |
≤0,34 |
[DB/km] |
||
|
1550nm |
≤0,20 |
[DB/km] |
||
|
1625nm |
≤0,24 |
[DB/km] |
||
|
Dæmpning vs. bølgelængde Maks. α di ff erens |
1285-1330nm, med henvisning til 1310nm |
≤0,03 |
[DB/km] |
|
|
1525-1575nm, med henvisning til 1550nm |
≤0,02 |
[DB/km] |
||
|
Dispersion Coe ffi cient |
1285-1340nm |
-3,5 til 3,5 |
[ps/(nm · km)] |
|
|
1550nm |
≤18 |
[ps/(nm · km)] |
||
|
1625nm |
≤22 |
[ps/(nm · km)] |
||
|
Nul spredningsbølgelængde (λ0) |
-- |
1300-1324 |
[nm] |
|
|
Nul spredningshældning (S0) |
-- |
≤0.092 |
[PS/(NM2 · km)] |
|
|
Typisk værdi |
-- |
0.086 |
[PS/(NM2 · km] |
|
|
PMD |
Maksimal individuel fiber |
-- |
≤0.1 |
[PS/√KM] |
|
Linkdesignværdi （M = 20 ， Q = 0,01%) |
-- |
≤0,06 |
[PS/√KM] |
|
|
Typisk værdi |
-- |
0.04 |
[PS/√KM] |
|
|
Kabel Cuto ff bølgelængde (λCC) |
-- |
≤1260 |
[nm] |
|
|
Mode Feltdiameter （MFD） |
1310nm |
8.7-9.5 |
[μm] |
|
|
1550nm |
9.8-10.8 |
[μm] |
||
|
E ff ektiv gruppeindeks for brydning （ne ff） |
1310nm |
1.466 |
-- |
|
|
1550nm |
1.467 |
-- |
||
|
Punkt diskontinuiteter |
1310nm |
≤0,05 |
[db] |
|
|
1550nm |
≤0,05 |
[db] |
||
|
Geometriske egenskaber |
||||
|
Beklædningsdiameter |
-- |
125,0 ± 0,7 |
[μm] |
|
|
Beklædning af ikke-cirkularitet |
-- |
≤1,0 |
[%] |
|
|
Belægningsdiameter |
-- |
235-250 |
[μm] |
|
|
Belægningsklædningskoncentricitetsfejl |
-- |
≤12.0 |
[μm] |
|
|
Belægning af ikke-cirkularitet |
-- |
≤6,0 |
[%] |
|
|
Kernemærende koncentricitetsfejl |
-- |
≤0,6 |
[μm] |
|
|
Curl (radius) |
-- |
≥4 |
[m] |
|
|
Leveringslængde |
-- |
Op til 50,4 |
[km/hjul] |
|
|
Miljøegenskaber |
1310nm, 1550nm & 1625nm |
|||
|
Temperaturafhængighed induceret dæmpning |
-60 ℃ til +85 ℃ |
≤0,05 |
[DB/km] |
|
|
Cykling af temperaturhuggethed induceret dæmpning |
-10 ° C til +85 ° C, 98% RH |
≤0,05 |
[DB/km] |
|
|
Vand nedsænkningsafhængighed induceret dæmpning |
23 ° C ， i 30 dage |
≤0,05 |
[DB/km] |
|
|
Fugt varmeafhængighed induceret dæmpning |
85 ° C og 85% RH ， i 30 dage |
≤0,05 |
[DB/km] |
|
|
Tør varme aldring |
85 ℃, i 30 dage |
≤0,05 |
[DB/km] |
|
|
Mekaniske specifikationer |
||||
|
Bevis test |
-- |
≥9,0 |
[N] |
|
|
-- |
≥1,0 |
[%] |
||
|
-- |
≥100 |
[Kpsi] |
||
|
Makro-bøjningsinduceret dæmpning |
100 drejer rundt om en dorn på 30 mm radius |
1625nm |
≤0,05 |
[db] |
|
100 drejer rundt om en dorn på 25 mm radius |
1310nm og 1550nm |
≤0,05 |
[db] |
|
|
1 drej rundt om en dorn på 16 mm radius |
1550nm |
≤0,05 |
[db] |
|
|
Belægningstrimmel kraft |
Typisk gennemsnitlig kraft |
1.5 |
[N] |
|
|
Peak Force |
1.3-8.9 |
[N] |
||
|
Dynamisk træthedsparameter (ND) |
-- |
≥20 |
-- |
|
