Patch Cord vs Pigtail: Hvad er forskellen i fiberoptiske netværk?

Fiberoptiske netværk er blevet grundlaget for moderne kommunikationssystemer, der understøtter alt fra internettjenester og datacentre til telekommunikation og virksomhedsnetværk. Bag disse højhastighedsforbindelser er der mange små, men vigtige komponenter, herunder fiberPatch ledningogPigtail.

Selvom de kan ligne hinanden, tjener patch-snore og pigtails forskellige formål i fiberoptiske installationer. At forstå deres forskelle hjælper ingeniører, installatører og netværksbrugere med at bygge mere pålidelige og effektive optiske kommunikationssystemer.

Så hvad er fiberpatch-kabler og pigtails egentlig, og hvordan fungerer de sammen i moderne netværk?

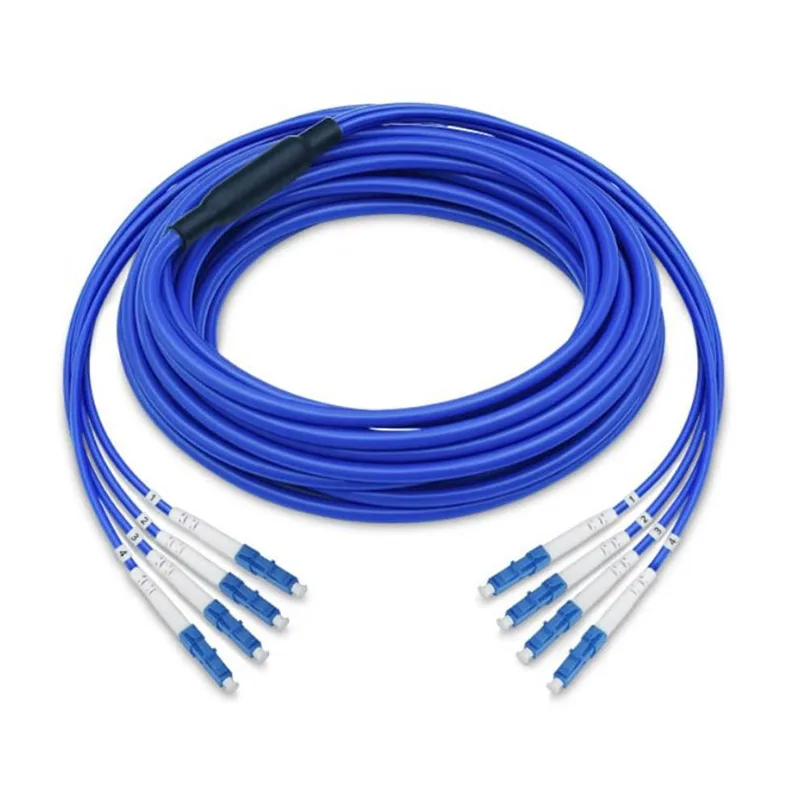

Hvad er en fiberpatchledning?

En fiberpatch-ledning er et fiberoptisk kabel med stik installeret i begge ender. Det bruges hovedsageligt til at forbinde optiske enheder, netværksudstyr og fiberdistributionssystemer.

Fordi begge ender allerede har stik, kan patch-ledninger installeres hurtigt uden yderligere splejsningsarbejde.

En typisk fiberpatch-ledning inkluderer:

• Fiberoptisk kabel
• Beskyttende jakke
• Fiberstik i begge ender
• Forstærkningsstruktur

Almindelige stiktyper omfatter:

• LC stik
• SC stik
• FC stik
• ST stik

Hvad er en Fiber Pigtail?

En fiber-pigtail er et kort fiberoptisk kabel med et stik installeret i kun den ene ende, mens den anden ende indeholder frilagt fiber til splejsning.

I modsætning til patch ledninger, er pigtails almindeligvis brugt inde i fiber termineringsbokse, optiske distributionsrammer og splejsningsbakker.

En fiber pigtail består normalt af:

• Ét forudinstalleret fiberstik
• Frilagt fiberende til fusionssplejsning
• Beskyttende fiberbelægning
• Yderjakke

Den blotlagte fiber gør det muligt for teknikere at forbinde den permanent til indgående optiske kabler gennem fusionssplejsning.

Hvordan fungerer patch cords og pigtails?

Arbejdsprincippet for Fiber Patch ledning

Patch-kabler giver en fleksibel forbindelse mellem to optiske porte.

Tilslutningsprocessen er enkel:

Optisk enhed

↓

Fiberstik

↓

Patch ledning

↓

En anden optisk enhed

Dette gør patch-kabler ideelle til udstyrstilslutninger, der kan have behov for hyppig installation eller udskiftning.

Arbejdsprincippet for Fiber Pigtail

Pigtails er designet til permanent fiberterminering.

Den grundlæggende proces er:

Klargøring af fiberkabel

↓

Pigtail fusion splejsning

↓

Beskyttelse inde i splejsebakke

↓

Tilslutning til optisk udstyr

Patch ledning vs Pigtail: Key Differences

Hvordan bruges patch cords og pigtails sammen?

I mange fiberoptiske netværk arbejder patch-ledninger og pigtails sammen i stedet for at erstatte hinanden.

En almindelig fiberforbindelsesproces er:

Eksternt fiberkabel

↓

Pigtail splejsning inde i fiberfordelingsboks

↓

Fiberadapterpanel

↓

Patch ledning tilslutning

↓

Netværksudstyr

Denne kombination skaber en stabil forbindelse, samtidig med at udstyrsforbindelser er nemme at administrere.

Hvorfor er fiber-pigtails vigtige i fibernetværk?

Fiber pigtails spiller en vigtig rolle i at beskytte og organisere optiske forbindelser.

Deres fordele omfatter:

• Pålidelige permanente forbindelser
• Reduceret signaltab gennem korrekt splejsning
• Bedre fiberstyring
• Nem integration i distributionssystemer

Hvorfor er fiberpatch-ledninger meget brugt?

Patch ledninger er populære, fordi de giver praktiske og fleksible forbindelser.

Deres fordele omfatter:

• Hurtig installation
• Nem vedligeholdelse
• Enkel udskiftning af udstyr
• Velegnet til forskellige netværkslayouts

Typer af Fiber Patch Cords og Pigtails

Single Mode Fiber Patch ledning og Pigtail

Single mode fiberprodukter bruges almindeligvis til langdistancetransmission, telekommunikation og højhastighedsnetværksforbindelser.

Multimode Fiber Patch Cord og Pigtail

Multimode fiberprodukter bruges ofte i applikationer med kortere afstande såsom virksomhedsnetværk og datacentre.

Tilslutningsmuligheder

Hvordan vælger man mellem Patch Cord og Pigtail?

Valget afhænger hovedsageligt af netværkets struktur og installationskrav.

Den fremtidige udvikling af fiberforbindelsesteknologi

Efterhånden som internethastighederne fortsætter med at stige, udvikler fiberoptisk forbindelsesteknologi sig mod højere tæthed, bedre pålidelighed og lettere installation.

Fremtidige tendenser kan omfatte:

• Optiske netværk med høj hastighed
• Kompakt fiberforbindelsesdesign
• Forbedret forbindelsesteknologi
• Mere effektive fiberstyringssystemer

Konklusion

Fiber Patch Cord og Pigtail er begge væsentlige komponenter i moderne optiske netværk, men de tjener forskellige roller. Patch ledninger giver fleksible udstyrsforbindelser, mens pigtails hovedsageligt bruges til permanent fiberterminering gennem splejsning.

At forstå forskellen mellem disse to komponenter hjælper netværksdesignere og teknikere med at skabe mere pålidelige og effektive fiberoptiske systemer.

Selvom de er små dele af et større kommunikationssystem, spiller patch-ledninger og pigtails en vigtig rolle i at holde globale digitale forbindelser stabile og hurtige.
