Forforbundet fiberoptisk kabelfordelingsboks GFS-004-002C

1. generelt

1.1 Beskrivelse

Forkobling af optisk distributionsboks som den mest avancerede FTTX-netværksfordelingsnode udstyr, giver hurtig og pålidelig forbindelse, god beskyttelse og styring til FTTX-netværket.

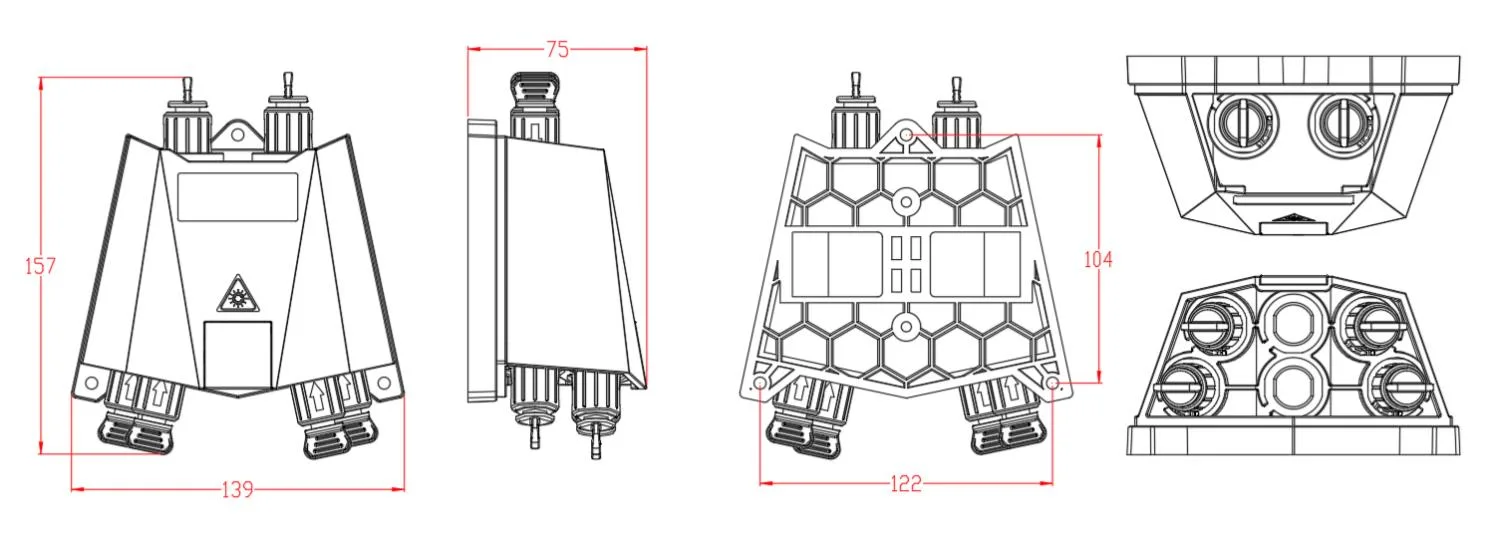

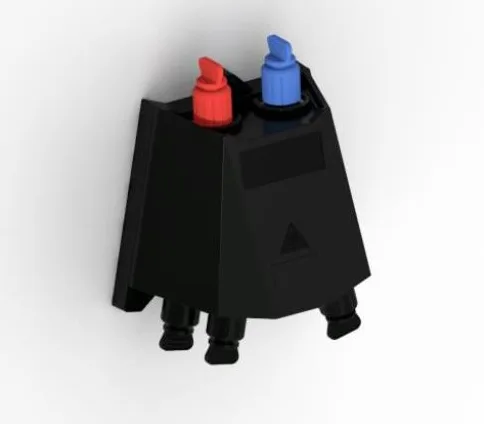

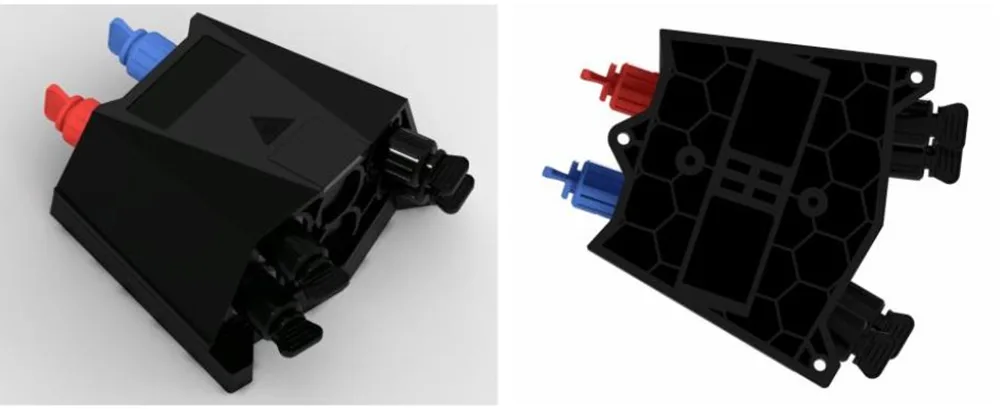

Udseende af GFS-004-002C

1.2 Standarder overholder

Den tilbudte produktion er designet, fremstillet og testet i henhold til standarderne som følger:

1.3 Applikationsmiljø

2. Karakteristika

1. Den nederste skal og øvre dæksel svejses ved hjælp af varmpladesvejsning, som ikke er aftagelig.

2. Materiale: PP+GF.

3. fugtbeskyttet, vandtæt, støvsikker, anti-aldring.

4. beskyttelsesniveau op til IP68.

5. Interiøret er udstyret med 1x2 FBT Splitter+ 1x4 PLC Splitter eller 1x4 PLC Splitter.

6. Installationsmetode: Polmonteret, luftmonteret, vægmonteret.

3. specifikationer

3.1 Mekaniske specifikationer

4. Konfiguration

Vigtigste optiske parametre

De optiske parametre, der er vist i tabellen ovenfor, er standardværdier og kan tilpasses i henhold til kravene.

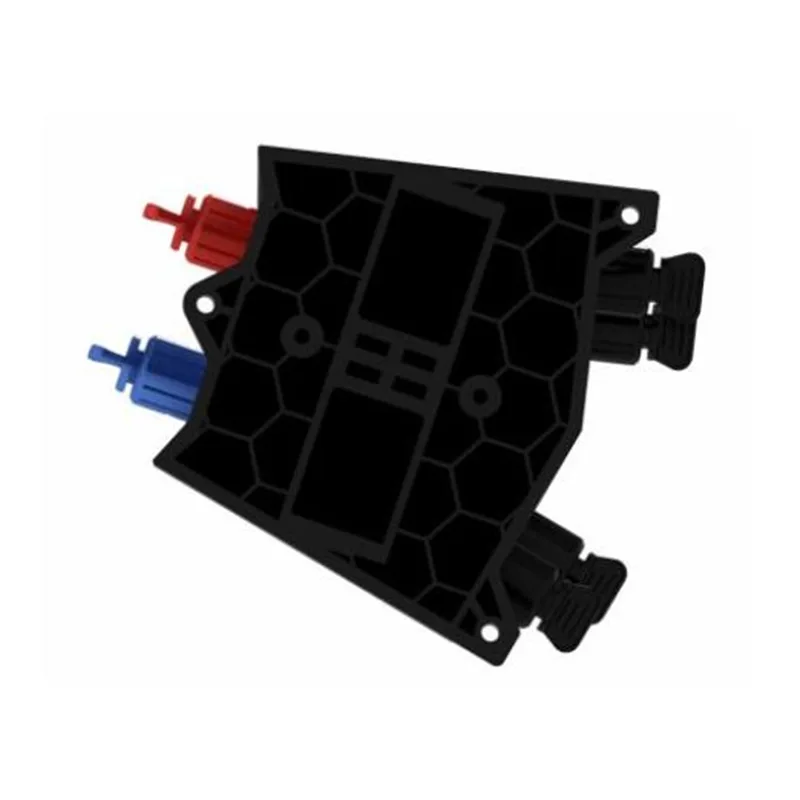

5. Produktbillede

5.1 Produktkabelveje:

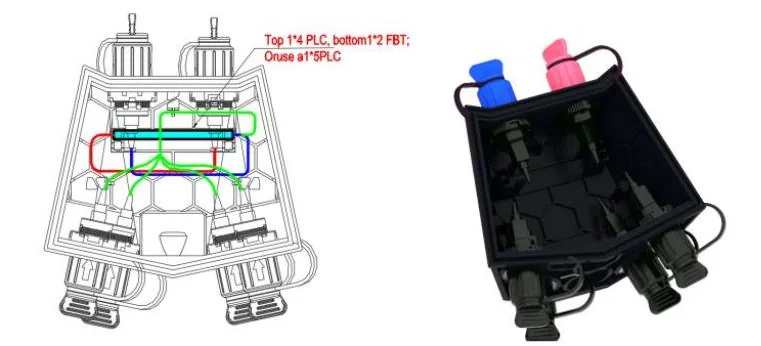

1 * 2 FBT + 1 * 4 PLC Splitterkabelveje

5.2 Tilbehør

Ingen.	Delnavn	Referencebillede	Enhed	Mængde	Bemærkning
1	Brugersmanual	/	PCS	1	I
2	Splittertestrapport	/	PCS	1	I

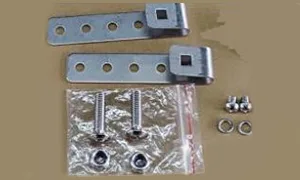

3	Vægmonteret sæt		sæt	1	Valgfri som kundens anmodning

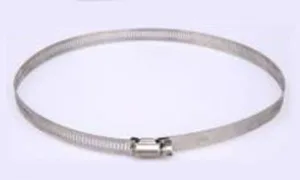

4	Polmonteret sæt		sæt	1	Valgfri som kundens anmodning
5	Luftmonteret Kit		sæt	1	Valgfri som kundens anmodning

6. Miljøegenskaber

Dette produkt er i overensstemmelse med ROHS -miljøbeskyttelsesdirektivet og indholdet af bly, cadmium, kviksølv, hexavalent krom, polybromeret biphenyl (PBB) og polybromeret diphenylether (PBDE) overstiger ikke grænsen.

7. Installation

7.1. Vægmonteret installation

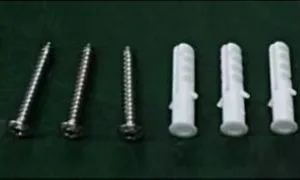

Bor 3 huller i væggen i henhold til dimensionen, placer udvidelsesstikket φ7,5*40, placer boksen for at matche hullerne og bruge skruer til at fastgøre.

Vægmonteret installation

7.2. Polmonteret installation

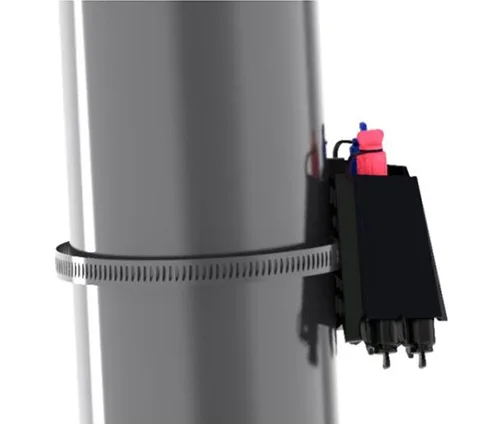

Gå forbi bøjlarringen gennem bagpladen på bagpladen, og fikser den på telekommunikationsstangen.

Polmonteret installation

7.3. Overheadstrukturen

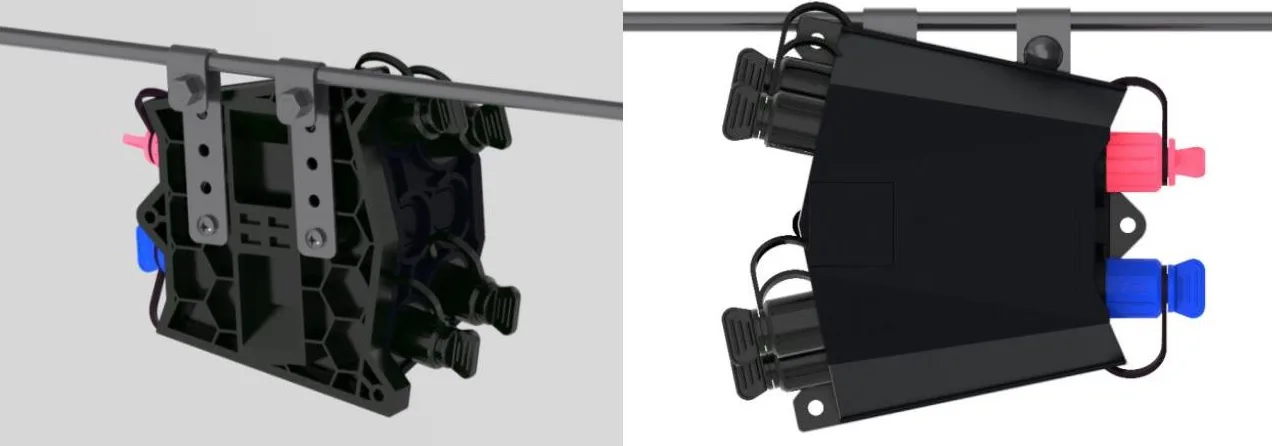

Bind det installerede på chassiset på det overhead, der er hængt på ledningen, og bolt derefter, forhindrer, at sagen falder af.

Overheadstrukturen

8. Stik

8.1 Forforbundet adapter - A （E）

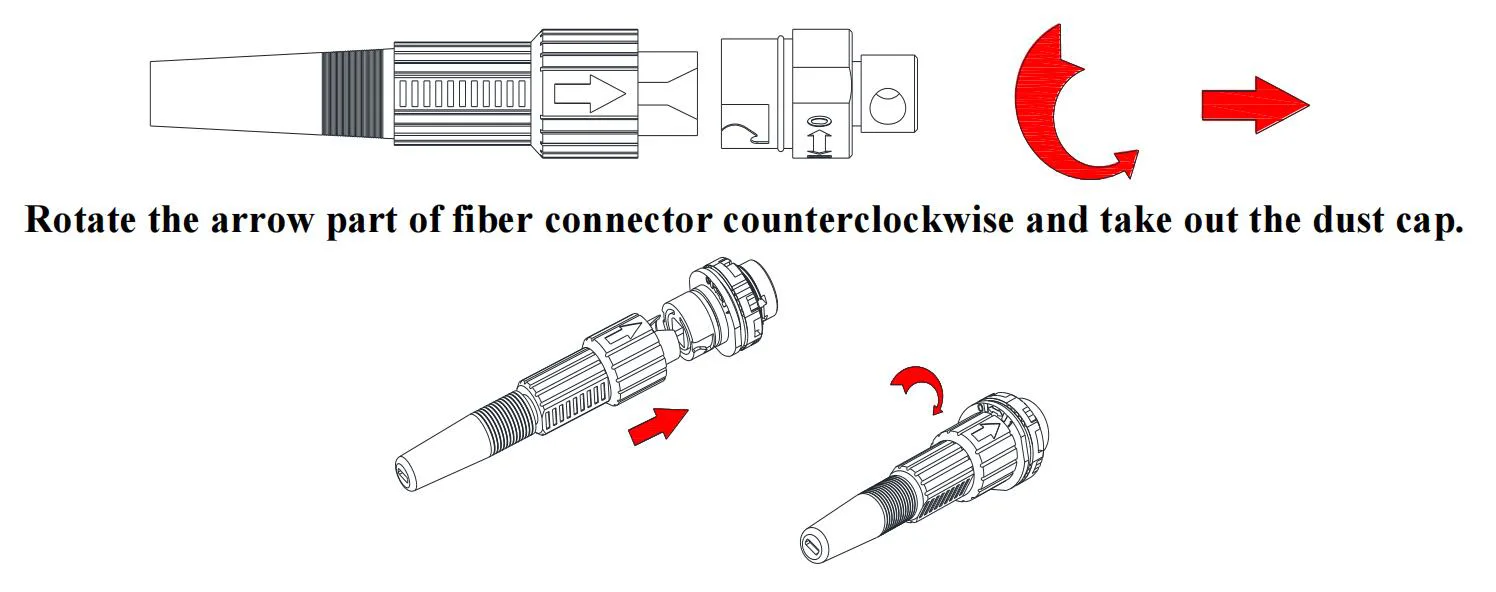

Pilens del af fiberstik er over, indsæt fiberstik i stikket og drej derefter pilen med uret med uret.

8.2 Forforbundet adapter - B （XL）

⚫ Indsæt SC -optisk fiberstikstik gennem de løse dele igen, og tilslut det derefter til adapteren;

⚫ Installer XL PRE -tilsluttet adapterkappe på adapter med plastnøgle;

⚫ Indsæt stikket på snapfjederen i kappen;

⚫ Kabelklemmen skal installeres, og linjen skal være tæt på stikket;

⚫ Skru sædehætten på læderkablet på kappen med uret

8.3 Forforbundet adapter - C

⚫ Skub glidende ring på det optiske fiber, der er præformet stik i retning af pilen for at fjerne støvhætten; Tryk på knappen for at tage støvhætten ud på adapteren i retning af pilen.

⚫ Juster kroppen af ​​det præformede stik med adapterens spænde, indtil den er fastgjort. Tilslut de to støvdæksler på samme måde.

⚫ Det installerede præfabrikerede stik skubber glidende ring for at frigive spændet og trækker derefter hovedkroppen bagud for at adskille den.

8.4 Forforbundet adapter - D

⚫ Drej det forud tilsluttede stik anti med uret, og åbn det forud tilsluttede stik og støvdæksel i pilens retning.

⚫ Tilslut det forud tilsluttede stik D og den forud tilsluttede adapter D i pilens retning, og drej stikket med uret for at fastgøre det.

8.5 Forforbundet adapter - E (a)

⚫ Drej det forud tilsluttede plug anti med uret, og åbn det forud tilsluttede stik og støvdæksel i retning af pilen

⚫ Tilslut det forud tilsluttede stik e og den forud tilsluttede adapter E i pilens retning, og drej stikket med uret for at fastgøre det.

8.6 Forkoblet adapter -f (SC)

⚫ Indsæt SC -optisk fiberstikstik gennem de løse dele igen, og tilslut det derefter til adapteren;

⚫ Installer XL PRE -tilsluttet adapterkappe på adapter med plastnøgle;

⚫ Indsæt stikket på snapfjederen i kappen;

⚫ Kabelklemmen skal installeres, og linjen skal være tæt på stikket;

⚫ Skru læderkabelklemmen sædehætten på hylsteret med uret.

8.7 Forbundet adapter - G

9. Pakke
