● Avanceret strukturdesign, let drift og rimelig routing.
● Materiale: PP eller PC+ABS.
● Fugtbeskyttelse, vandtæt, støvsikker, anti-aldring.
● Beskyttelsesniveau op til IP65.
● 1 oval optisk kabelindgang, 2 gren optiske kabelindgange og 16 forudforbundne adaptere.
● 2 Type splejsningsbakker Valgfrit.
● Installationsmetode: Polmonteret, luftmonteret, vægmonteret.
● Det kan udstyres med drop kabelopbevaringsbakke til at opfylde opbevaring af 50 meter 5 mm runde kabel.
Forkobling af optisk distributionsboks som den mest avancerede FTTX-netværksfordelingsnode udstyr, giver hurtig og pålidelig forbindelse, god beskyttelse og styring til FTTX-netværket.
Den 48 fiberkerneforbundne fiberoptiske kabeldistributionsboks er designet, fremstillet og testet i henhold til standarderne som følger:
|
That-t G.652 |
Egenskaber af en enkelt-mode optisk fiber |
|
IEC 60794-1-1 |
Optisk Fiberkabler-del 1-1: Generisk specifikationsgeneral |
|
IEC 60794-1-2 |
Optisk Fiberkabler-del 1-2: Generisk specifikationsbasisk optisk kabel-test procedure |
|
Model: XB-16SX |
Specifikationer |
Bemærkning |
|

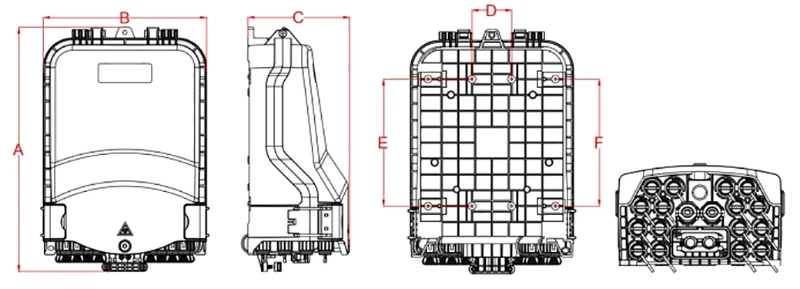

Ekstern dimension (mm) |
319.3*214*133 (A*B*C) |
|
|
Installation hulposition (mm) |
52*166*166 (DXEXF) |
|
|
Farve |
Pantone 428C |
Tilpasses |
|
Størrelse og mængde optisk kabelhul |
1 oval optisk kabelindgang, 2 gren Optiske kabelindgange og 16 forudkoblede adaptere |
|
|
Fusion kapacitet (max) |
48 |
Bakke A, 12x4 = 48, 2 lag af Varmehyrlig splejsningsbeskyttelsesmuffe. |
|
64 |
Bakke B, 8x8 = 64, 1 lag af Varmehyrlig splejsningsbeskyttelsesmuffe. |
|
|
96 |
Bakke C, 8x12 = 96, 1 lag af Varmehyrlig splejsningsbeskyttelsesmuffe. |
|
|
96 |
Bakke D, bakke E, 24x4 = 96, 2 lag af Varmehyrlig splejsningsbeskyttelsesmuffe. |
|
|
Mikro PLC Splitter |
1x2 |
Splitterstørrelse: 60x7x4mm. Kan installeres i type A og type E splejsningsbakke, 1 stk pr. Splejsningsbakke. |
|
1x4 |
||
|
1x8 |
||
|
1*16 |
Splitterstørrelse: 60x12x4mm. Kan installeres i type A-1 og Type E-1 splejsningsbakke, 1 stk pr. Splejserbakke. |
|
|
Til Den største kabelliameter (MM) |
ᴓ8 ~ 18 |
|
|
Maksimum størrelse på grenhullet (MM) |
ᴓ16 |
|
|
Ip Beskyttelsesniveau |
IP65 |
|
|
Lammbarhed |
HB (konventionel) |
kan tilpasses i henhold til Krav |
|
Neutral Salt Spray Test (NSS) |
48 h |
