Tre-i-en vandtæt drop kabel-patch-ledning (Accord Optitap/Mini SC/Slim SC Connector)

Anvendelse:● FTTX/FTTH -systemer● Ethernet -applikationer● CATV -links● Optisk signalfordeling● Passive optiske netværk (PON)● Ryggrad, vandrette og stigerør applikationer● For tidligt drop terminalbokse● Udendørs områder; Hårdt miljøFunktioner:● Lavt indsættelsest......

Send forespørgsel

Produkt beskrivelse

Anvendelse:

● FTTX/FTTH -systemer

● Ethernet -applikationer

● CATV -links

● Optisk signalfordeling

● Passive optiske netværk (PON)

● Ryggrad, vandrette og stigerør applikationer

● For tidligt drop terminalbokse

● Udendørs områder; Hårdt miljø

Funktioner:

● Lavt indsættelsestab, højt returtab.

● God til gentagelighed og udveksling.

● 100% indsættelse, returtab, slut ansigt og.

● Interferensinspektion.

● Fremragende mekanisk udholdenhed.

● Overholdelse af Telcordia GR-326-core.

● sikrer høj ydeevne og pålidelighed i styringen af optisk kabling.

● Hurtig og nem installation og rekonfiguration.

● Enkel håndtering, ikke behov for specielt værktøj.

● IP68 Vandtæt.

Teknisk specifikation:

Konstruktioner	Enhed	Beskrivelser
Fiberantal		Simplex
Bølgelængde	nm	1310/1550
Indsættelsestab	db	≤0.30
Returtab	db	≥60 (APC)
Kabelkakkefarve		Grå
Kabelets ydre diameter	mm	5,0x2.0
Fibertilstand		Enkelt tilstand: G657A2
Kabelkappe Materiale		LSZH （flammehæmmende 、 Lav friktion）
Kabelvægt	Kg/km	22 （ca.
Udskrivningsindhold		Tilpasses
Længde	m	50 、 100 、 150 、 250 、 300 eller tilpasses (Tolerance: ± 0,5 m)
Stikstype		Input ：	Accord Optitap RSC/APC -stik Accord H optisk mini SC/APC -stik Accord Slim SC/APC -stik
		Produktion:	Konventionel SC/APC
Vandtæt karakter		IP67
Driftstemperatur	℃	-20 ° C ~ +65 ℃
Opbevaringstemperatur	℃	-20 ℃ ~ +65 ℃

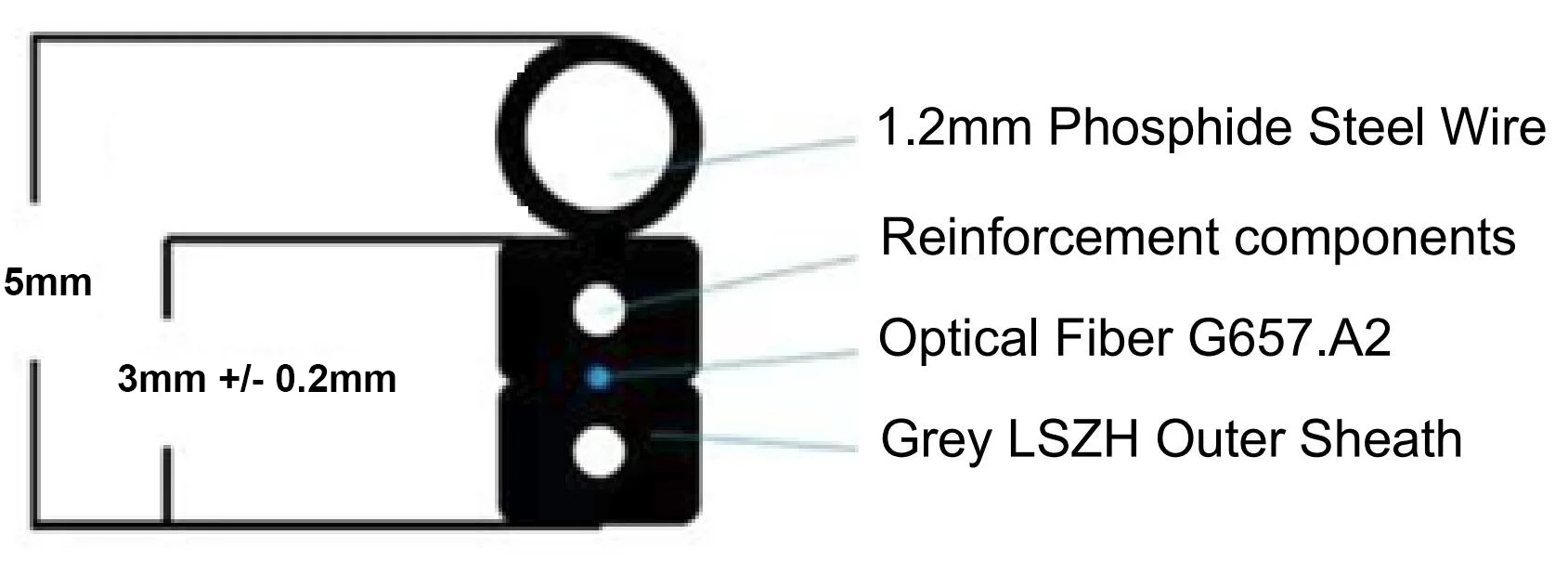

Kabelstruktur:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

Kabel -teknisk specifikation:

Optisk fiber	Type	Enkelt tilstand: G657 A2
	Nej. Fibre	1
	Farve	Blå
	Dæmpningskoefficient	@1310nm ≤0,32 dB/km @1550nm ≤0,20 dB/km
	Mode-feltdiameter	1310nm ≤9,2 μm 1550 nm ≤9,2 μm
	Beklædningsdiameter	125 ± 0,7 μm
	Belægningsdiameter	242 ± 5 μm
	Belægningsklædning Koncentricitet	≤0,5%
	Kabelafskæringsbølgelængde	SM: λCC ≤1258 nm
	Macro Bend Tab (DB)	R = 10 mm, 1 drejning: ≤0,10 @1550nm R = 10 mm, 1 drejning: ≤0,20 @1625nm R = 7,5 mm, 1 drejning: ≤0,20 @1550nm
Styrkemedlem	Materia	KFRP
Styrkemedlem	Diameter	Φ0,50 mm * 2ea
Stålstyrke -medlem	Materia	Phosphid ståltråd
Stålstyrke -medlem	Diameter	1,2 mm
Ydre kappe	Materiale	LSZH （flammehæmmende 、 Lav friktion）
	Farve	Grå
	Dimension	2,0 × 5,0 (± 0,1) mm
Vægt		22 kg/km
Trækstyrke (n)		Langsigtet: 400 n Kort sigt: 800 n
Crush Resistance (N/100 mm)		Langsigtet: 1000 N/10 cm Kort sigt: 2000 N/10 cm
Min. Bøjningsradius		10d (statisk); 20d (dynamisk)
Betjeningstemperatur		-20 ° C ~ +65 ℃
Transport og opbevaring		-20 ℃ ~ +65 ℃
Markering (Ink Jet)		Sort markeringen udskrives hver 1 meter

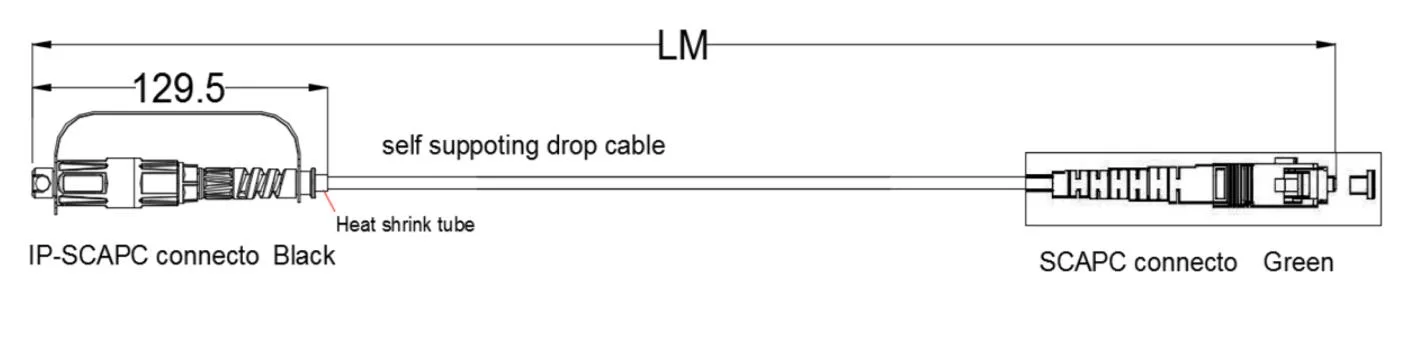

Dimensionel tegning:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

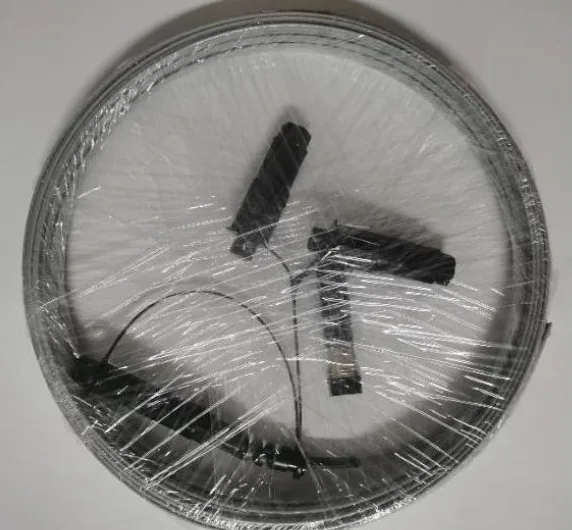

Pakke:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)
