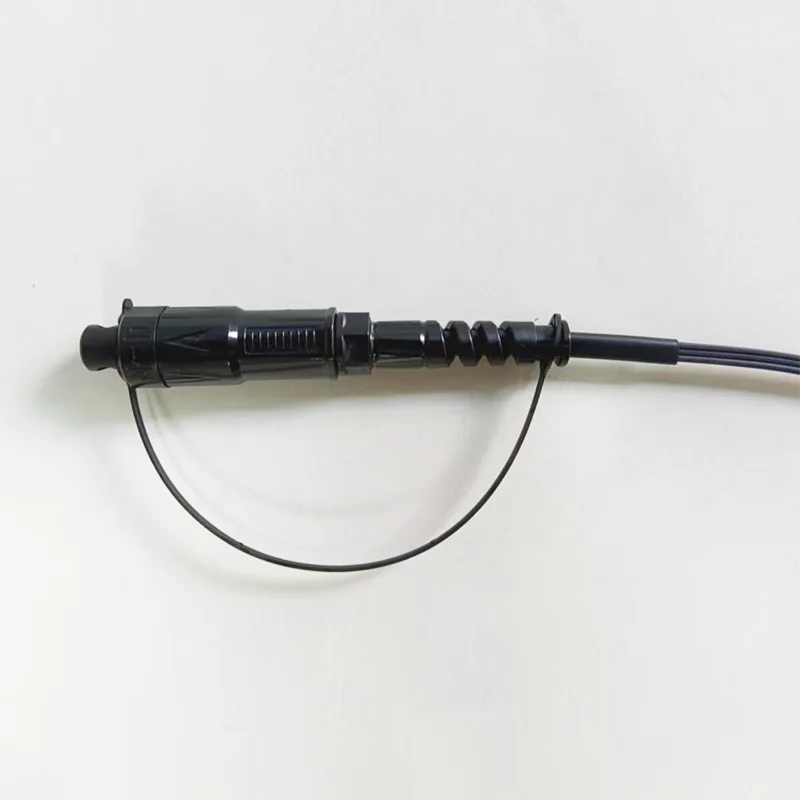

5x2mm vandtæt drop kabel H optisk SC/APC -stik optisk fiber pigtail

Anvendelse:● FTTX/FTTH -systemer● Ethernet -applikationer● CATV -links● Optisk signalfordeling● Passive optiske netværk (PON)● Ryggrad, vandrette og stigerør applikationer● For tidligt drop terminalbokse● Udendørs områder; Hårdt miljøFunktioner:● Lavt indsættelsest......

Send forespørgsel

Produkt beskrivelse

Anvendelse:

● FTTX/FTTH -systemer

● Ethernet -applikationer

● CATV -links

● Optisk signalfordeling

● Passive optiske netværk (PON)

● Ryggrad, vandrette og stigerør applikationer

● For tidligt drop terminalbokse

● Udendørs områder; Hårdt miljø

Funktioner:

● Lavt indsættelsestab, højt returtab.

● God til gentagelighed og udveksling.

● 100% indsættelse, returtab, slut ansigt og.

● Interferensinspektion.

● Fremragende mekanisk udholdenhed.

● Overholdelse af Telcordia GR-326-core.

● sikrer høj ydeevne og pålidelighed i styringen af optisk kabling.

● Hurtig og nem installation og rekonfiguration.

● Enkel håndtering, ikke behov for specielt værktøj.

● IP68 Vandtæt.

Teknisk specifikation:

Konstruktioner	Enhed	Beskrivelser
Fiberantal		Simplex
Bølgelængde	nm	1310/1550
Indsættelsestab	db	≤0.30
Returtab	db	≥ 60
Forbindelsestype		SC/APC
Ferrule		Keramisk
Forbindelsescyklusser		500
Kabelkakkefarve		Sort
Kabelets ydre diameter	mm	（5,2x2,0）± 0,2 mm （3,0x2,0）± 0,2 mm (uden messenger)
Fibertilstand		Enkelt tilstand: G657A2
Kabelkappe Materiale		LSZH
Kabelvægt	Kg/km	20 ± 3
Udskrivningsindhold		Tilpasses
Længde	m	100 eller tilpasses (Tolerance: ± 0,5 m)
Stikstype		Input: Accord H Optic SC/APC
Stikstype		Output: uden stik
Trækkraft (aksial mellem kabel og stik)	N	100
Vandtæt karakter		IP68
Driftstemperatur	℃	-20 ° C ~ +65 ℃
Opbevaringstemperatur	℃	-20 ° C ~ +65 ℃

Kabelstruktur:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Optisk fiber	Type	G-657 A2.
	Nej. Fibre	1
	Farve	Blå
Ydre kappe	Dimension	（5,2x2,0）± 0,2 mm （3,0x2,0）± 0,2 mm (uden messenger)
	Materiale	LSZH
	Farve	Sort
Medlem i stålstyrke	Materia	Ståltråd
Medlem i stålstyrke	Diameter	0,45 mm
Stålstyrke -medlem	Materia	Ståltråd
Stålstyrke -medlem	Diameter	1,2 mm
Vægt		20 ± 3 kg/km
Fliser (n)		Langsigtet: 300n Kort sigt: 600 n
Knus		1000N/10 cm
Min. Bøjningsradius		15XD (statisk); 30XD (dynamisk)
Temperaturområde		-20 ° C til +65 ° C.

Fiberkarakteristik:

Alle egenskaber ved kabelfiberen (fiber af færdigt kabel) skal i det mindste være i overensstemmelse med ITU-T-anbefalingen G.657A2 og skal være som følger.

Parameter		Specifikation
Dæmpningskoefficient	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km
Dæmpning (efter kabel)	@1310nm	≤0,40db/km
	@1550nm	≤0.30db/km
Ensartethed af dæmpning ved 1310nm		≤0,05db
Ensartethed af dæmpning ved 1550nm		≤0,05db
Kabelafskæringsbølgelængde (λCC)		≤ 1260 nm
Nul-dispersionsbølgelængde		1300 ~ 1324 nm
Nul-dispersionshældning		≤ 0,092 ps/(nm^2. km)
Absolut værdi af spredning ved 1288nm ~ 1339nm		≤3,5ps/(nm · km)
Absolut værdi af spredning ved 1271nm ~ 1360nm		≤5,3ps/(nm · km)
Spredning ved 1550nm		≤18ps/(nm · km)
Spredning ved 1625nm		≤23ps/(nm · km)
Mode Feltdiameter (MFD) ved 1310nm		8,60 ± 0,4 mm
Mode Feltdiameter (MFD) ved 1550nm		9.4-10.4mm
Polarisation Mode Dispersion (PMD) Fiber		≤0.125ps/km^1/2
Polarisation Mode Dispersion (PMD) kabel		≤0.200ps/km^1/2
PMD -koefficient	M	20 kabler
	Q	0,01%
	PMDQ	≤0,20ps/km^1/2
Geometriske egenskaber
Beklædningsdiameter		125 ± 0,8 mm
Beklædning af ikke-cirkularitet		≤1,0%
Kerne/beklædningskoncentricitetsfejl		≤0,8 mm
Fiberdiameter med belægning (ufarvet)		245 ± 10μm
Fiberdiameter med belægning (farvet)		250 ± 10μm
Beklædning/belægningskoncentricitetsfejl		≤12,0 mm
Spændingstest		100 kpsi eller 0,69GPa
Fjernelse af belægningen (n)		1.0 ～ 9.0
Mekaniske egenskaber
Macrobend -tab ved 1550nm	R = 15 mm, 10 omdrejninger	≤0,03db
	R = 10 mm, 1 turn	≤0.10db
	R = 7,5 mm, 1Turn	≤0,5dB
Macrobend -tab ved 1625nm	R = 15 mm, 10 omdrejninger	≤0.10db
	R = 10 mm, 1 turn	≤0,20dB
	R = 7,5 mm, 1Turn	≤1.0db

Dimensionel tegning:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Pakke:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Pakkekrav:

Kartonstørrelse ： 600*320*265 mm ， gennemsigtig tætningstape "I" Font Sealing Box.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Skematisk diagram over træplade:

Træpladestørrelse ： 1200 *1000 mm.

Stablingskrav: Et lag med seks kasser, stabling af seks lag.

Top 4 Højre vinkelbeskyttelse, og brug derefter "#" fontpakningsbælte tæt.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail
