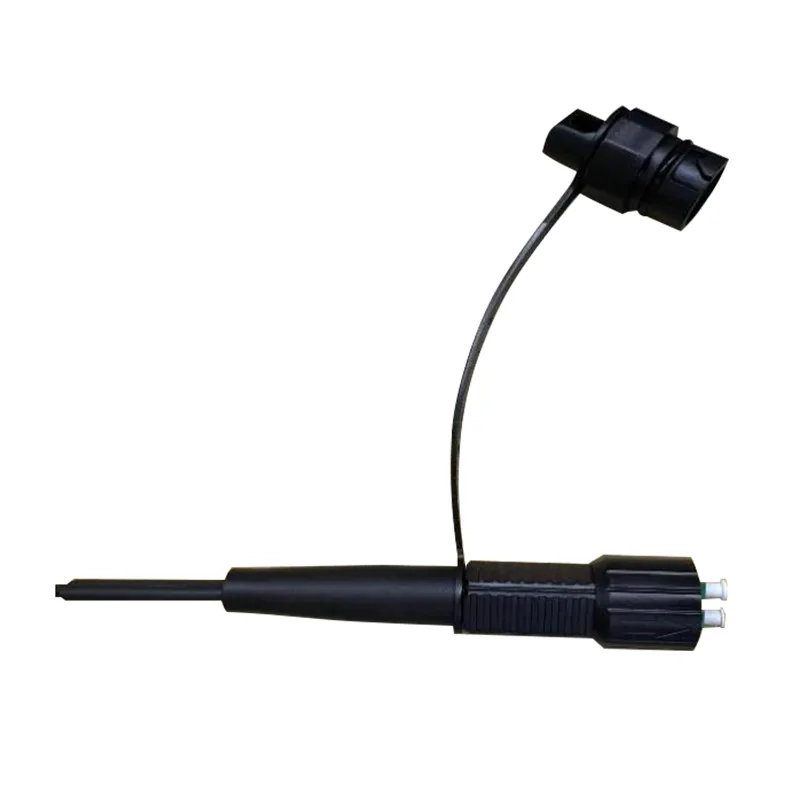

Duplex LC/UPC Vandtæt runde kabeloptiske fiberplastringer (Accord Mini DLC Connector)

Anvendelse:● FTTX/FTTH -systemer● Ethernet -applikationer● CATV -links● Optisk signalfordeling● Passive optiske netværk (PON)● Ryggrad, vandrette og stigerør applikationer● For tidligt drop terminalbokse● Udendørs områder; Hårdt miljøFunktioner:● Lavt indsættelsest......

Send forespørgsel

Produkt beskrivelse

Anvendelse:

● FTTX/FTTH -systemer

● Ethernet -applikationer

● CATV -links

● Optisk signalfordeling

● Passive optiske netværk (PON)

● Ryggrad, vandrette og stigerør applikationer

● For tidligt drop terminalbokse

● Udendørs områder; Hårdt miljø

Funktioner:

● Lavt indsættelsestab, højt returtab.

● God til gentagelighed og udveksling.

● 100% indsættelse, returtab, slut ansigt og.

● Interferensinspektion.

● Fremragende mekanisk udholdenhed.

● Overholdelse af Telcordia GR-326-core.

● sikrer høj ydeevne og pålidelighed i styringen af optisk kabling.

● Hurtig og nem installation og rekonfiguration.

● Enkel håndtering, ikke behov for specielt værktøj.

● IP68 Vandtæt.

Teknisk specifikation:

Konstruktioner	Enhed	Beskrivelser
Fiberantal		Duplex
Bølgelængde	nm	1310/1550
Indsættelsestab	db	≤0.30
Returtab	db	≥50 (UPC)
Kabelkakkefarve		Sort
Kabelets ydre diameter	mm	7,0 ± 0,2
Fibertilstand		Enkelt tilstand: G657 A2
Kabelkappe Materiale		LSZH
Kabelvægt	Kg/km	38 （ca.
Udskrivningsindhold		Tilpasses
Længde	m	50 、 75 、 100 、 150 、 200、250 、 300 eller tilpasses (tolerance: ± 0,5 m)
Stikstype		Input:	Accord Mini DLC/UPC -stik
		Produktion:	Accord Duplex LC/UPC -stik
Vandtæt karakter		IP68
Driftstemperatur	℃	-40 ° C ~ +70 ℃
Opbevaringstemperatur	℃	-40 ° C ~ +70 ℃

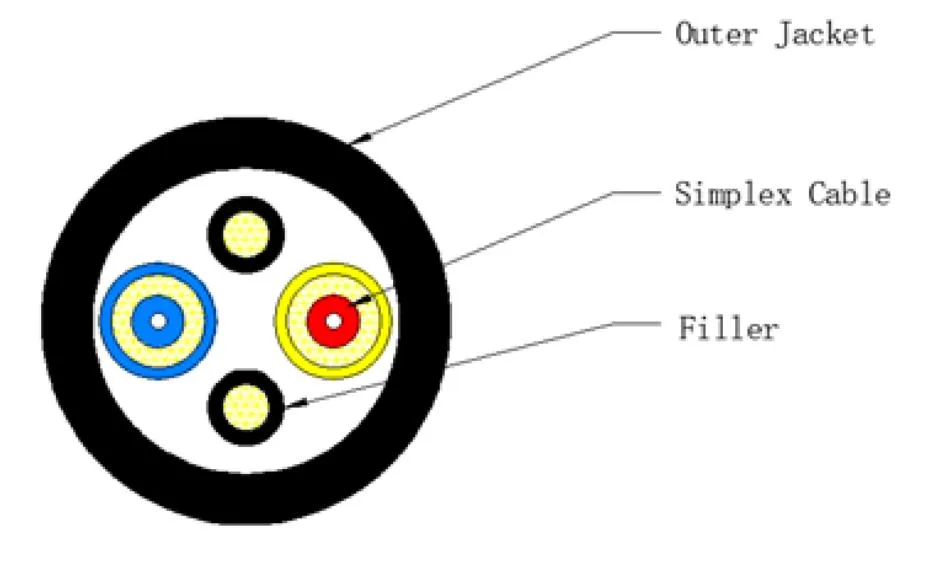

Kabelstruktur:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Kabelspecifikation:

Punkt	Indhold	Værdi
Stram pufferfiber	Antal	2
	TYPE	G.657A2
	Diameter (mm)	0,90 ± 0,05
	Materiale	LSZH
	Farve	HVID
Simplex -kabel	Materiale	LSZH
	Diameter (mm)	2,0 ± 0,1
	Farve	Blå og gul
Rod	Materiale	LSZH
	Diameter (mm)	1,3 ± 0,1
	Farve	Sort
Ydre jakke	Materiale	LSZH
	Diameter (mm)	7,0 ± 0,2
	Farve	Sort
	Tykkelse (mm)	1,0 ± 0,1
Kabelvægt (kg/km) ca.		38 ± 3
Strækningstest (n)		Langsigtet: 400 n Kort sigt: 800 n
Udfladningstest (n/10 cm)		Langsigtet: 1000 N/10 cm Kort sigt: 2200 N/10 cm
Min. Bøjningsradius		10xod (statisk); 20xod (dynamisk)
Installationstemperatur		-40 ° C til +70 ° C.
Opbevaringstemperatur		-40 ° C til +70 ° C.

Ydeevne af kablet optisk fiber

Ydelsen af den kablede optiske fiber (ITU-T Rec. G.657A2)

Punkt	Specifikation
Fibertype	Enkelt tilstand
Fibermateriale	Dopet silica
Dæmpningskoefficient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelafskæringsbølgelængde	≤ 1260 nm
Nul-dispersionsbølgelængde	1300 ~ 1324 nm
Nul-dispersionshældning	≤ 0,092 PS/(NM2.KM)
Pmd @ 1550 nm	≤0,1 PS/km1/2
Kromatisk spredning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode feltdiameter @ 1310 nm	8.5-9.3um
Kerne / klædt koncentricitetsfejl	≤ 0,5 en
Beklædningsdiameter	125,0 ± 0,7 en
Beklædning af ikke-cirkularitet	≤5%
Primær belægningsdiameter	242 ± 7 en
Koncentricitet Primær belægning / belægning	≤10 um
Belægning af ikke-cirkularitet	≤0,7%
Dæmpning med tab af kabelbøjning 10 Turn 1 dorn 15mm 1 drej 1 dorn 10 mm 1 drej 1 dorn 7,5 mm	1550nm ≤ Δ 0,03 dB/km 1550nm ≤ Δ 0,1 dB/km 1550nm ≤ Δ 0,5 dB/km

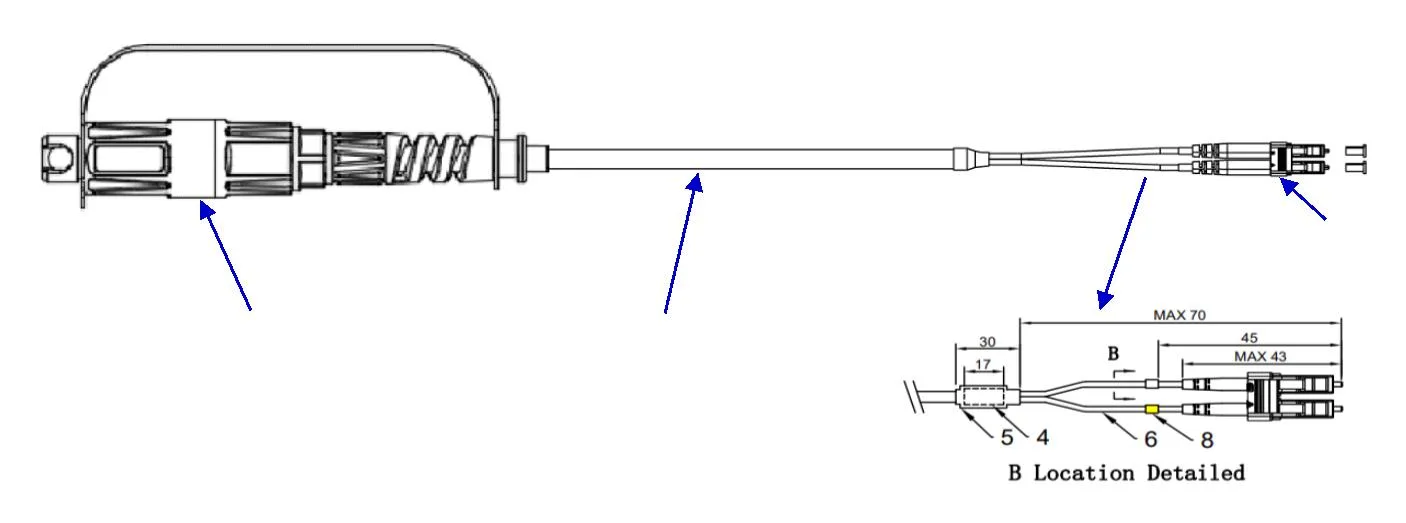

Dimensionel tegning:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Ingen	Beskrivelse	Antal
1	SM G.657A2 2 Core med 2,0 mm fiber. OD7.0mm, sort LSZH	1
2	Mini DLC Connector sort	1
3	LC3.0 duplex til enkelttilstand fiber, beige, rør til IC -stik, hvid	2
4	Gummiflodt skrumpe rør, sort, OD 8,5 mm L = 17 mm	1
5	Gummi varmekrympbart rør, sort, OD 8,5 m L-30mm	2
6	Fleksibel beskyttelsesbeskyttelse med stålrør, OD 2,8 mm L = 52 mm	2
8	Varmeknuserbar rør, hvid /gul OD3.0mm L = 5mm	2
