φ5mm vandtæt runde kabel YOFC SC/APC Connector Patch Cord

Anvendelse:● FTTX/FTTH -systemer● Ethernet -applikationer● CATV -links● Optisk signalfordeling● Passive optiske netværk (PON)● Ryggrad, vandrette og stigerør applikationer● For tidligt drop terminalbokse● Udendørs områder; Hårdt miljøFunktioner:● Lavt indsættelsest......

Send forespørgsel

Produkt beskrivelse

Anvendelse:

● FTTX/FTTH -systemer

● Ethernet -applikationer

● CATV -links

● Optisk signalfordeling

● Passive optiske netværk (PON)

● Ryggrad, vandrette og stigerør applikationer

● For tidligt drop terminalbokse

● Udendørs områder; Hårdt miljø

Funktioner:

● Lavt indsættelsestab, højt returtab.

● God til gentagelighed og udveksling.

● 100% indsættelse, returtab, slut ansigt og.

● Interferensinspektion.

● Fremragende mekanisk udholdenhed.

● Overholdelse af Telcordia GR-326-core.

● sikrer høj ydeevne og pålidelighed i styringen af optisk kabling.

● Hurtig og nem installation og rekonfiguration.

● Enkel håndtering, ikke behov for specielt værktøj.

● IP68 Vandtæt.

1. Patch Cord Technical Specifikation

Konstruktioner	Enhed	Beskrivelser
Fiberantal		Simplex
Bølgelængde	nm	1310/1550
Indsættelsestab	db	≤0,30 (typisk: 0,15)
Returtab	db	≥ 55
Forbindelsestype		SC/APC
Ferrule		Keramisk
Forbindelsescyklusser		500
Kabelkakkefarve		Sort
Kabelets ydre diameter	mm	5,0 ± 0,2
Fibertilstand		Enkelt tilstand: G657A1 eller G657A
Kabelkappe Materiale		HDPE
Kabelvægt	Kg/km	22 （ca.
Udskrivningsindhold		Tilpasses
Længde	m	50 eller tilpasses (Tolerance: ± 0,5 m)
Stikstype		Input ： Accord H optisk SC/APC
Stikstype		Output ： Accord H Optic SC/APC
Trækkraft (aksial mellem kabel og stik)	N	200
Vandtæt karakter		IP68
Driftstemperatur	℃	-25 ° C ~ +70 ℃
Opbevaringstemperatur	℃	-25 ° C ~ +70 ℃

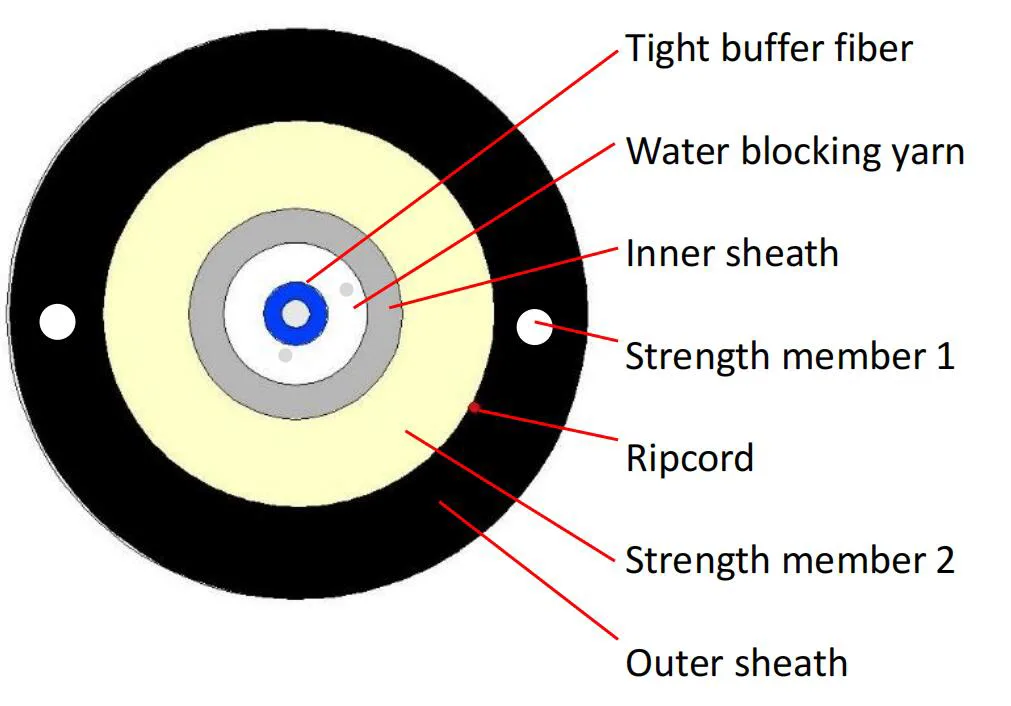

2. kabeltværsnit

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. kabelstrukturstørrelse

Punkt	Indhold	Specifikationer
Stram pufferfiber	Antal	1
	Type	G.657A1 eller G.657A2
	Farve	Blå
	Materiale	LSZH
	Diameter (mm)	0,90 ± 0,05
Indre kappe	Diameter (mm)	2,8 ± 0,2
	Tykkelse (mm)	0,25 ± 0,05
	Farve	Hvid
	Materiale	LSZH
Styrkemedlem 1	Materiale	Limet FRP
Styrkemedlem 1	Mængde	0,5*2
Styrke medlem 2	Materiale	Aramid garn + vand blokerende glasgarn
RIP -ledning	Antal	1
RIP -ledning	Farve	Rød
Kappe	Materiale	HDPE
	Diameter (mm)	5,0 ± 0,2
	Tykkelse (mm)	1,1 ± 0,1
	Farve	Sort
Kabel Weigth	Kg/km	22 ± 3
Fliser (n)		Langsigtet: 400n Kort sigt: 800 n
Min. Bøjningsradius		15XD (statisk); 30XD (dynamisk)
Driftstemperaturområde:	℃	-25 ℃ til +70 ℃
Opbevaring / transporttemperaturområde:	℃	-25 ℃ til +70 ℃
Installationstemperaturområde:	℃	-25 ℃ til +70 ℃

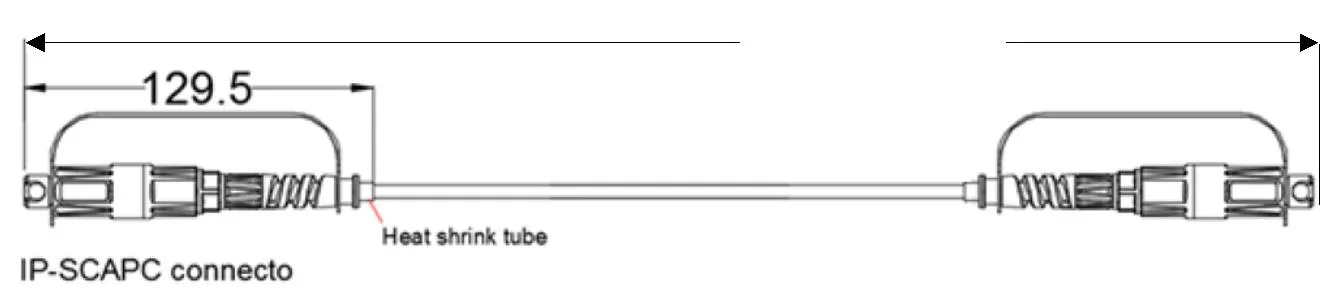

4. Patch Cord Dimensional tegning

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

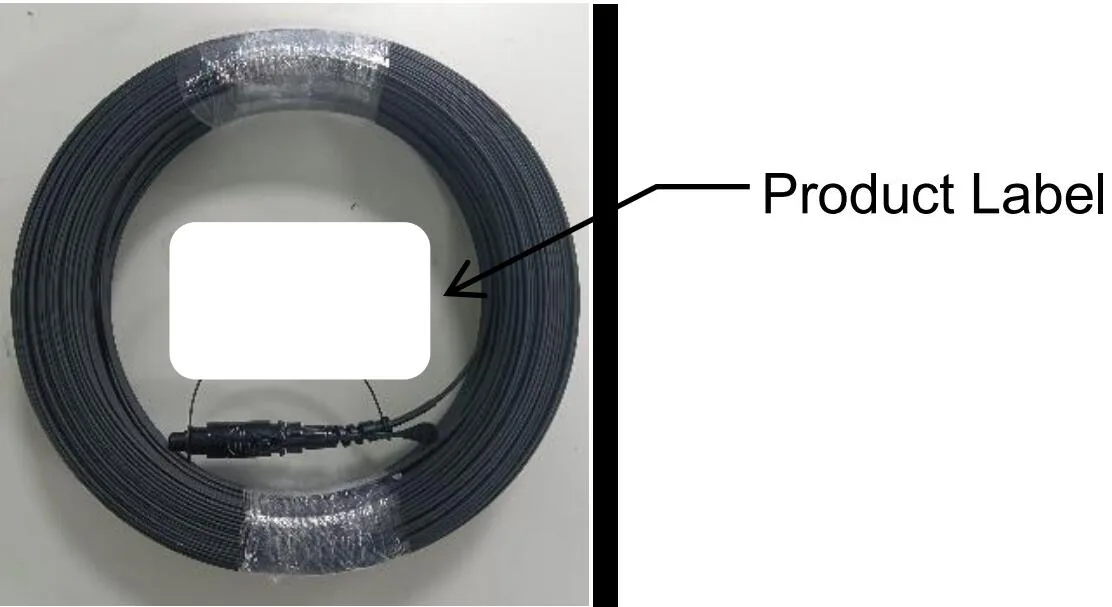

5. Pakke

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

Pakkrav

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord
