Ф5mm vandtæt runde kabel mini SC/APC -stik optisk patch -ledning

Anvendelse:● FTTX/FTTH -systemer● Ethernet -applikationer● CATV -links● Optisk signalfordeling● Passive optiske netværk (PON)● Ryggrad, vandrette og stigerør applikationer● For tidligt drop terminalbokse● Udendørs områder; Hårdt miljøFunktioner:● Lavt indsættelsest......

Send forespørgsel

Produkt beskrivelse

Anvendelse:

● FTTX/FTTH -systemer

● Ethernet -applikationer

● CATV -links

● Optisk signalfordeling

● Passive optiske netværk (PON)

● Ryggrad, vandrette og stigerør applikationer

● For tidligt drop terminalbokse

● Udendørs områder; Hårdt miljø

Funktioner:

● Lavt indsættelsestab, højt returtab.

● God til gentagelighed og udveksling.

● 100% indsættelse, returtab, slut ansigt og.

● Interferensinspektion.

● Fremragende mekanisk udholdenhed.

● Overholdelse af Telcordia GR-326-core.

● sikrer høj ydeevne og pålidelighed i styringen af optisk kabling.

● Hurtig og nem installation og rekonfiguration.

● Enkel håndtering, ikke behov for specielt værktøj.

● IP68 Vandtæt.

Teknisk specifikation:

Konstruktioner	Enhed	Beskrivelser
Fiberantal		Simplex
Bølgelængde	nm	1310/1550
Indsættelsestab	db	≤0.30
Returtab	db	≥ 60
Forbindelsestype		SC/APC
Ferrule		Keramisk
Forbindelsescyklusser		500
Kabelkakkefarve		Sort
Kabelets ydre diameter	mm	5,0 ± 0,2
Fibertilstand		Enkelt tilstand: G657A2
Kabelkappe Materiale		HDPE
Kabelvægt	Kg/km	35 （ca.
Udskrivningsindhold		Tilpasses
Længde	m	30 、 50 、 100 、 150 、 200、250 、 300 、 400、500 eller tilpasses (Tolerance: ± 1,0 m)
Stikstype		Input: Accord H Optic Mini SC
Stikstype		Output: Aftale konventionel SC/APC
Trækkraft (aksial mellem kabel og stik)	N	200
Vandtæt karakter		Input: IP68
Driftstemperatur	℃	-40 ° C ~ +70 ℃
Opbevaringstemperatur	℃	-40 ° C ~ +70 ℃

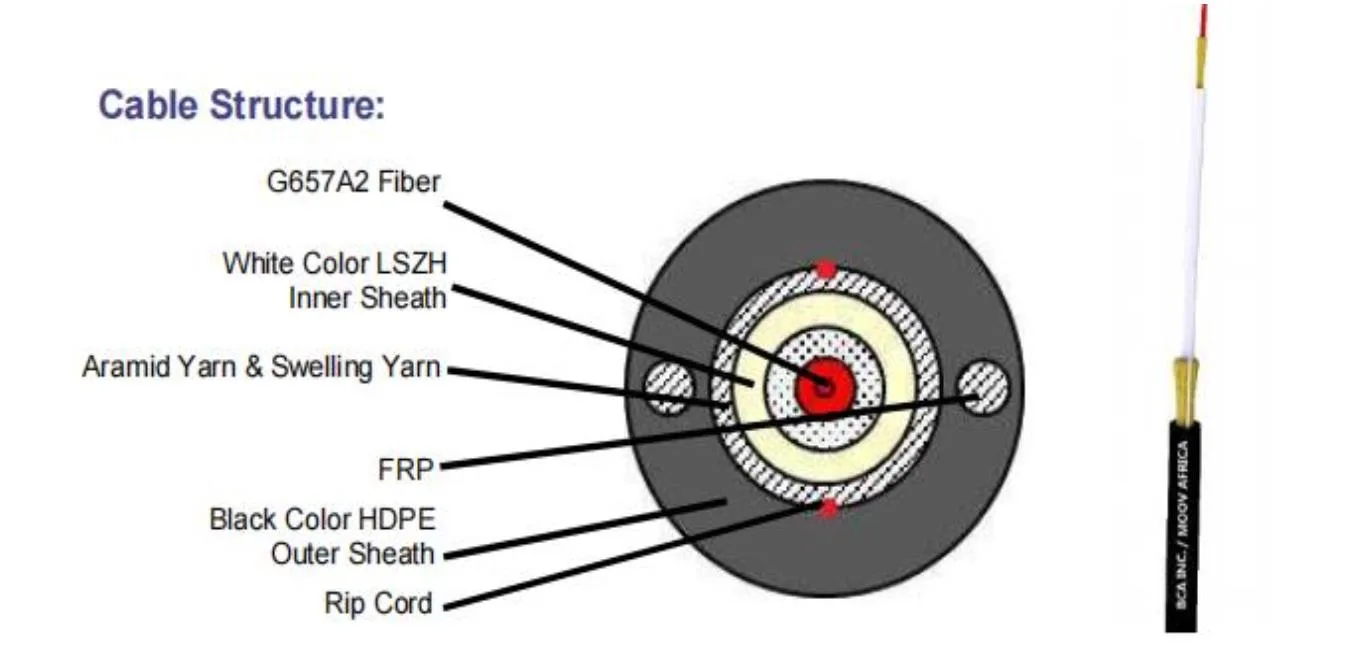

Kabelkonstruktion:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Kabelstruktur:

Punkt	Indhold	Specifikationer
Stram pufferfiber	Antal	1
	Type	G.657A2
	Materiale	LSZH
	Stram bufferfarve	Hvid
	Diameter (mm)	0,90 ± 0,05
Styrkemedlem 1	Materiale	Aramid garn
Indre kappe	Diameter (mm)	2,8 ± 0,2
	Tykkelse (mm)	0,25 ± 0,1
	Farve	Hvid
	Materiale	LSZH
Styrke medlem 2	Materiale	Frp
Styrke medlem 2	Mængde	0,5*2
Styrke medlem 3	Materiale	Aramid garn + vand blokerende glasgarn
RIP -ledning	Specifikation og farve	600d rød
Ydre kappe	Materiale	HD
	Diameter (mm)	5,0 ± 0,2
	Tykkelse (mm)	1,1 ± 0,1
	Farve	Sort
Kabel Weigth	Kg/km	35 ± 3
Spænding	N	400 (på lang sigt)
Spænding	N	800 (kort sigt)
Knus	N/10cm	200 (lang sigt)
Knus	N/10cm	1000 (kort sigt)
Min. Bøj radius	mm	10xd (statisk)
Min. Bøj radius	mm	20XD (dynamisk)
Driftstemperaturområde:		-20 ℃ til +60 ℃
Opbevaring / transporttemperaturområde:		-20 ℃ til +60 ℃

Optisk fiber:

Alle egenskaber ved kabelfiberen (fiber af færdigt kabel) skal i det mindste være i overensstemmelse med ITU-T-anbefalingen G.657A2 og skal være som følger.

Punkt	Specifikation
Fibertype	Enkelt tilstand
Fibermateriale	Dopet silica
Dæmpningskoefficient @ 1310 nm @ 1383nm	≤ 0,36 dB/km ≤ 0,36 dB/km
@ 1490nm @ 1550 nm @ 1625nm Efter kabeldannelse @ 1310 nm @ 1550nm	≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelafskæringsbølgelængde	≤ 1260 nm
Nul-dispersionsbølgelængde	1300 ~ 1324 nm
Nul-dispersionshældning	≤ 0,092 PS/(NM2.KM)
Pmd @ 1550 nm	≤0,1 PS/km1/2
Kromatisk spredning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode feltdiameter @ 1310 nm	8.5-9.3um
Kerne / klædt koncentricitetsfejl	≤ 0,5 en
Beklædningsdiameter	125,0 ± 0,7 en
Beklædning af ikke-cirkularitet	≤5%
Primær belægningsdiameter	242 ± 7 en
Koncentricitet Primær belægning / belægning	≤10 um
Belægning af ikke-cirkularitet	≤0,7%
Dæmpning med tab af kabelbøjning 1 drej 1 dorn 7,5 mm 10 omdrejninger 1 dorn 15mm	1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

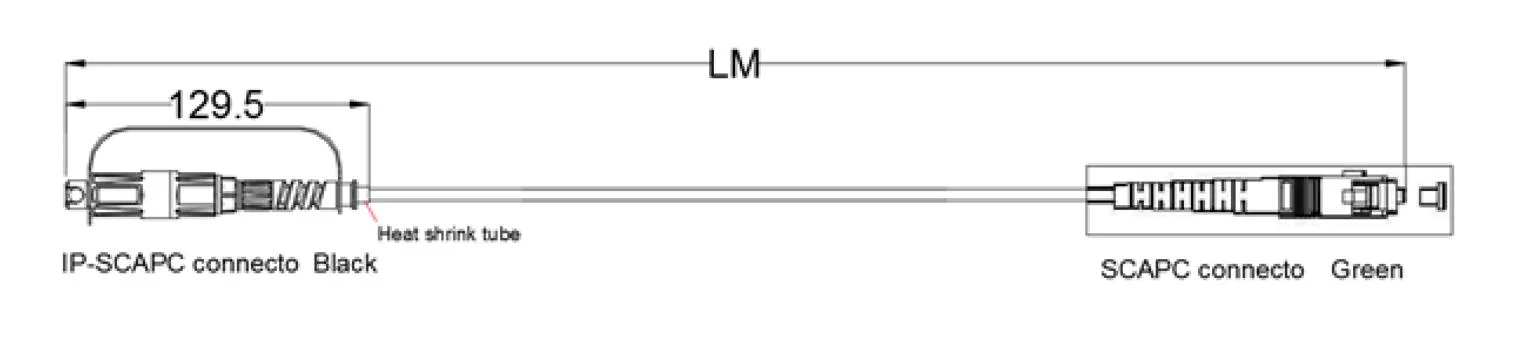

Dimensionel tegning:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Pakke:

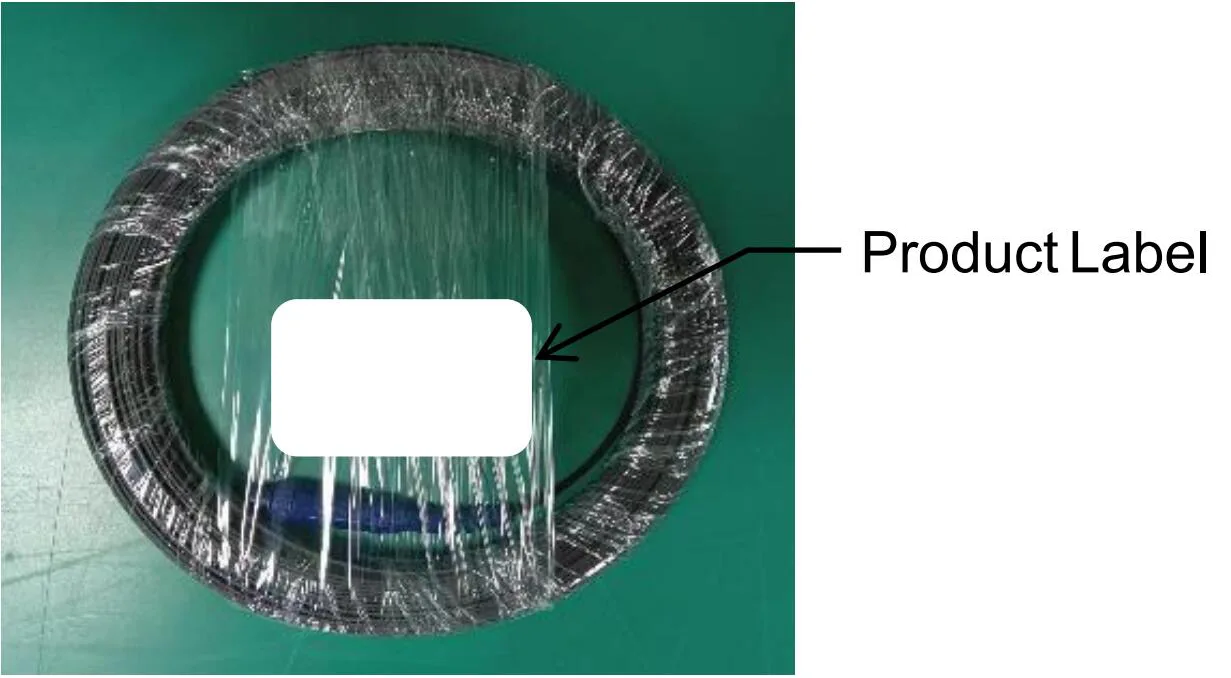

Fiberspolevikling:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Pakkekrav:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord
