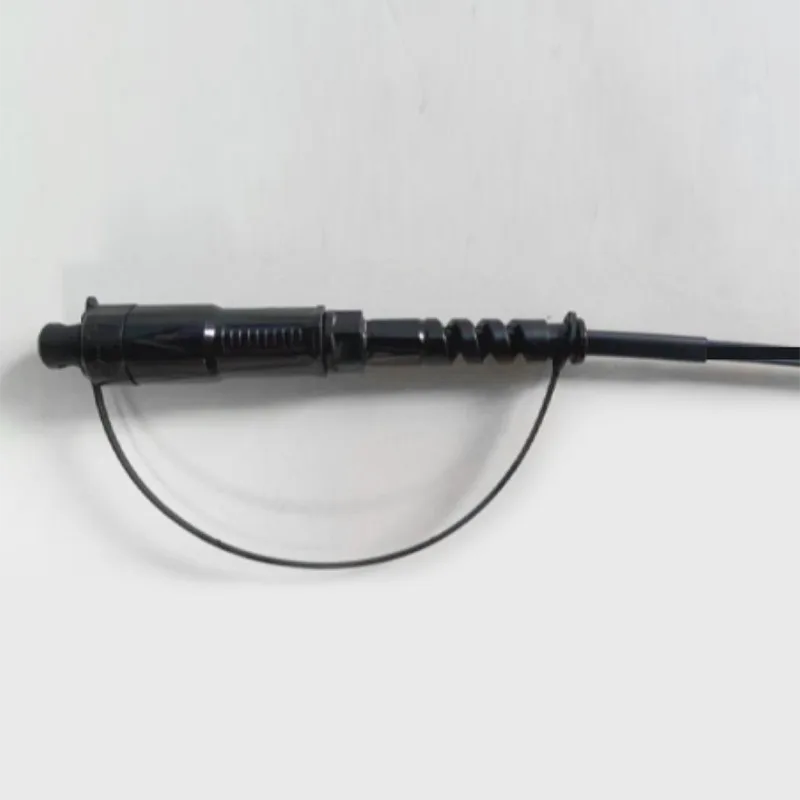

φ5mm vandtæt runde kabel mini SC -stik -patch -ledning

Anvendelse:● FTTX/FTTH -systemer● Ethernet -applikationer● CATV -links● Optisk signalfordeling● Passive optiske netværk (PON)● Ryggrad, vandrette og stigerør applikationer● For tidligt drop terminalbokse● Udendørs områder; Hårdt miljøFunktioner:● Lavt indsættelsest......

Send forespørgsel

Produkt beskrivelse

Anvendelse:

● FTTX/FTTH -systemer

● Ethernet -applikationer

● CATV -links

● Optisk signalfordeling

● Passive optiske netværk (PON)

● Ryggrad, vandrette og stigerør applikationer

● For tidligt drop terminalbokse

● Udendørs områder; Hårdt miljø

Funktioner:

● Lavt indsættelsestab, højt returtab.

● God til gentagelighed og udveksling.

● 100% indsættelse, returtab, slut ansigt og.

● Interferensinspektion.

● Fremragende mekanisk udholdenhed.

● Overholdelse af Telcordia GR-326-core.

● sikrer høj ydeevne og pålidelighed i styringen af optisk kabling.

● Hurtig og nem installation og rekonfiguration.

● Enkel håndtering, ikke behov for specielt værktøj.

● IP68 Vandtæt.

1. Patch Cord Technical Specifikation

Konstruktioner	Enhed	Beskrivelser
Fiberantal		Simplex
Bølgelængde	nm	1310/1550
Indsættelsestab	db	≤0.30
Returtab	db	≥60
Forbindelsestype		SC/APC
Ferrule		Keramisk
Forbindelsescyklusser		500
Kabelkakkefarve		Sort
Kabelets ydre diameter	mm	5,0 ± 0,2
Fibertilstand		Enkelt tilstand: G657A2
Kabelkappe Materiale		Pe
Kabelvægt	Kg/km	35 （ca.
Udskrivningsindhold		Tilpasses
Længde	m	60、100、150、200 eller tilpasses (Tolerance: ± 0,5 m)
Stikstype		Input ： Accord H optisk SC/APC
Stikstype		Output ： Accord H Optic SC/APC
Trækkraft (aksial mellem kabel og stik)	N	200
Vandtæt karakter		IP68
Driftstemperatur	℃	-40 ° C ~ +70 ℃
Opbevaringstemperatur	℃	-40 ° C ~ +70 ℃

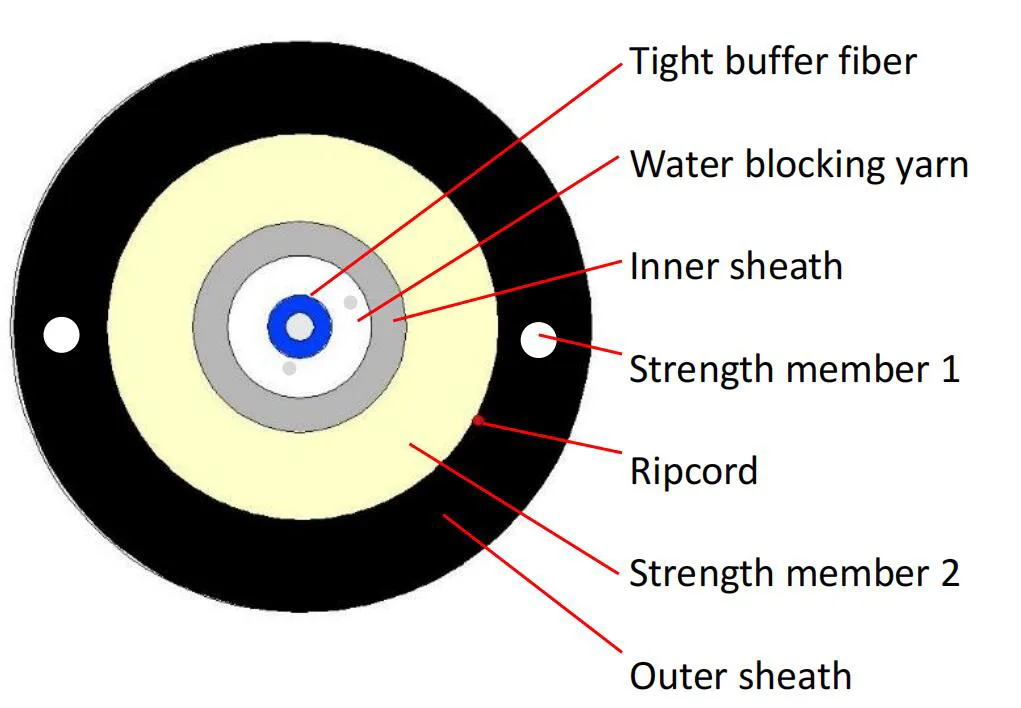

2. kabeltværsnit

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

3. kabelstrukturstørrelse

Punkt	Indhold	Specifikationer
Stram pufferfiber	Antal	1
	Type	G.657A2
	Farve	Hvid
	Materiale	LSZH
	Diameter (mm)	0,90 ± 0,05
Indre kappe	Diameter (mm)	2,0 ± 0,2
	Tykkelse (mm)	0,25 ± 0,1
	Farve	Blå
	Materiale	PBT
Styrkemedlem 1	Materiale	Frp
	Mængde	0,5*2
Styrke medlem 2	Materiale	Aramid garn + vand blokerende glasgarn
Kappe	Materiale	Pe
	Diameter (mm)	5,0 ± 0,2
	Tykkelse (mm)	1,3 ± 0,1
	Farve	Sort
Kabel Weigth	Kg/km	35 ± 3
Spænding	N	500 (på lang sigt)
		800 (kort sigt)
Knus	N/10cm	500 (på lang sigt)
		800 (kort sigt)
Min. Bøj radius	mm	10xd (statisk)
		20XD (dynamisk)
Driftstemperaturområde:		-40 ℃ til +70 ℃
Opbevaring / transporttemperaturområde:		-40 ℃ til +70 ℃
Installationstemperaturområde:		-10 ℃ til +50 ℃

4. kabelmateriale

4.1 Optisk fiber

Alle egenskaber ved kabelfiberen (fiber af færdigt kabel) skal i det mindste være i overensstemmelse med ITU-T-anbefalingen G.657A2 og skal være som følger.

Punkt	Specifikation
Fibertype	Enkelt tilstand
Fibermateriale	Dopet silica
Dæmpningskoefficient @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km
@ 1625nm Efter kabeldannelse @ 1310 nm @ 1550 nm	≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelafskæringsbølgelængde	≤ 1260 nm
Nul-dispersionsbølgelængde	1300 ~ 1324 nm
Nul-dispersionshældning	≤ 0,092 PS/(NM2.KM)
Pmd @ 1550 nm	≤0,1 PS/km1/2
Kromatisk spredning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode feltdiameter @ 1310 nm	8.5-9.3um
Kerne / klædt koncentricitetsfejl	≤ 0,5 en
Beklædningsdiameter	125,0 ± 0,7 en
Beklædning af ikke-cirkularitet	≤5%
Primær belægningsdiameter	242 ± 7 en
Koncentricitet Primær belægning / belægning	≤10 um
Belægning af ikke-cirkularitet	≤0,7%
Dæmpning med tab af kabelbøjning 1 drej 1 dorn 7,5 mm 10 omdrejninger 1 dorn 15mm	1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

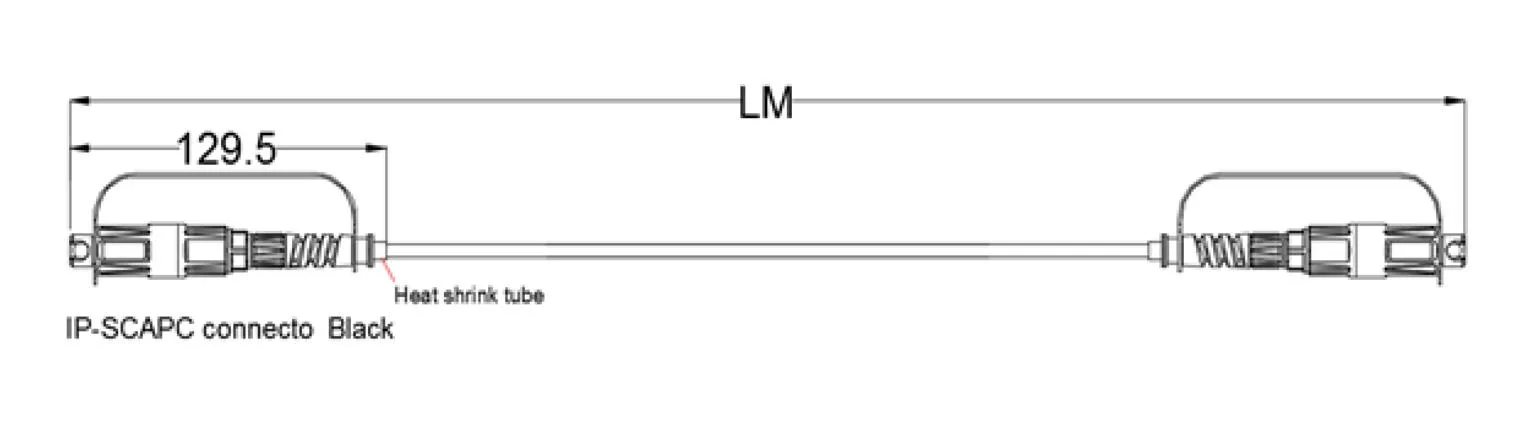

5. Patch Cord Dimensional tegning

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

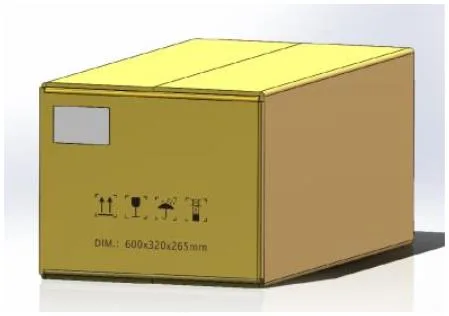

6. pakke

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

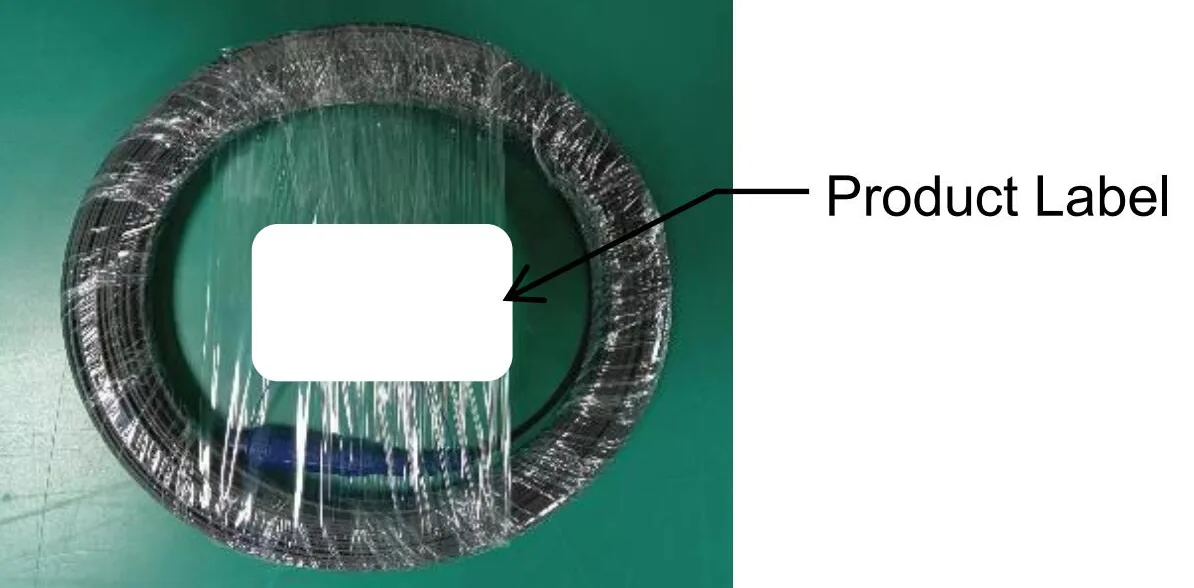

Pakkrav

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord
