φ5mm vandtæt fiberkabeloptitap SC/APC -stik -patch -ledning

Anvendelse:● FTTX/FTTH -systemer● Ethernet -applikationer● CATV -links● Optisk signalfordeling● Passive optiske netværk (PON)● Ryggrad, vandrette og stigerør applikationer● For tidligt drop terminalbokse● Udendørs områder; Hårdt miljøFunktioner:● Lavt indsættelsest......

Send forespørgsel

Produkt beskrivelse

Anvendelse:

● FTTX/FTTH -systemer

● Ethernet -applikationer

● CATV -links

● Optisk signalfordeling

● Passive optiske netværk (PON)

● Ryggrad, vandrette og stigerør applikationer

● For tidligt drop terminalbokse

● Udendørs områder; Hårdt miljø

Funktioner:

● Lavt indsættelsestab, højt returtab.

● God til gentagelighed og udveksling.

● 100% indsættelse, returtab, slut ansigt og.

● Interferensinspektion.

● Fremragende mekanisk udholdenhed.

● Overholdelse af Telcordia GR-326-core.

● sikrer høj ydeevne og pålidelighed i styringen af optisk kabling.

● Hurtig og nem installation og rekonfiguration.

● Enkel håndtering, ikke behov for specielt værktøj.

● IP68 Vandtæt.

Teknisk specifikation af patch -ledninger

Konstruktioner	Enhed	Beskrivelser
Fiberantal		Simplex
Bølgelængde	nm	1310/1550
Indsættelsestab	db	≤0,50 (typisk: 0,3)
Returtab	db	≥55 (APC)
Kabelkakkefarve		Sort
Kabelets ydre diameter	mm	Φ5,0 (± 0,2)
Fibertilstand		Enkelt tilstand: G657 A2
Kabelkappe Materiale		LSZH (UV -beskyttelse og brandbestandighed)
Kabelvægt	Kg/km	28 （ca.
Udskrivningsindhold		Tilpasses
Længde	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Tolerance: ± 0,5 m)
Stikstype		Input: Accord Optitap SC/APC
Stikstype		Output: Accord Optitap SC/APC
Vandtæt karakter		IP68
Trækstyrke	N	200
Driftstemperatur	℃	-20 ~ +65

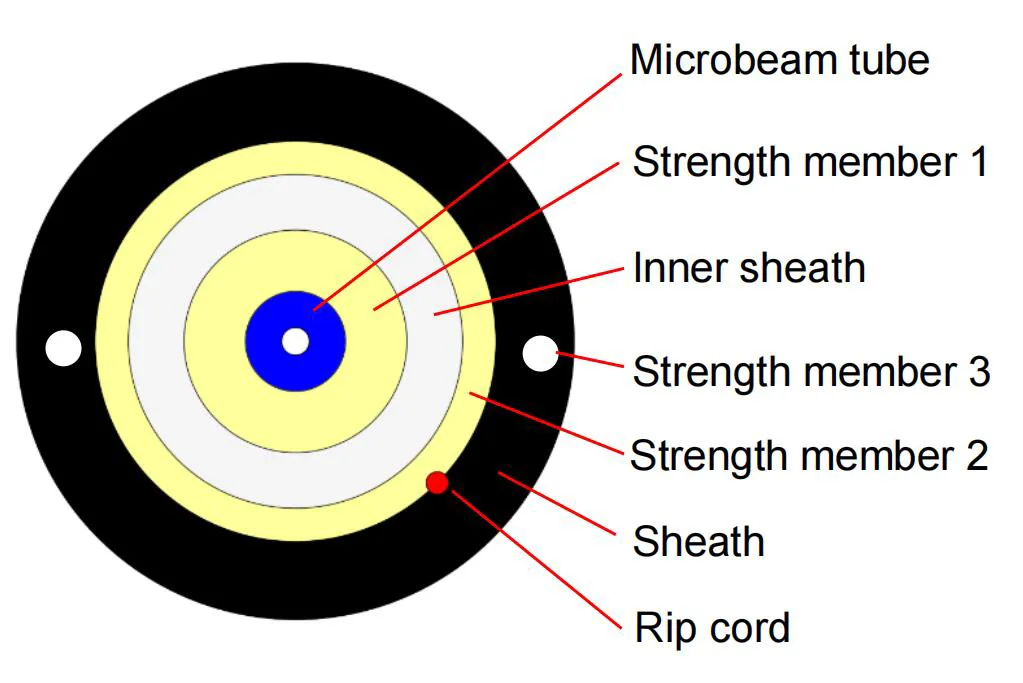

Kabelstværsnit

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Kabelsstrukturstørrelse

Punkt	Indhold	Specifikationer
Fiber	Antal	1
	Type	G.657A2
	Farve	BLÅ
Mikrobeamrør	Materiale	LSZH
	Farve	BLÅ
	Diameter (mm)	0,9 ± 0,05
Indre kappe	Diameter (mm)	2,2 ± 0,05
	Tykkelse (mm)	0,4 ± 0,05
	Farve	Elfenben/hvid/beige
	Materiale	LSZH
	Styrkemedlem 1	Aramid Yarn 1100d*3
Styrke medlem 2	Materiale	Aramid garn
Styrke medlem 2	Mængde	1100d*7
Styrke medlem 3	Materiale	Limet FRP
Styrke medlem 3	Diameter (mm)	0,5*2
RIP -ledning	Antal	1
RIP -ledning	Farve	Rød
Kappe	Materiale	LSZH (UV -beskyttelse og brandbestandighed)
	Diameter (mm)	5,0 ± 0,2
	Tykkelse (mm)	1,1 ± 0,1
	Farve	Sort
Kabelvægt	Kg/km	28 ± 3

Ydeevne af optisk fiberkabel

Alle egenskaber ved kabelfiberen (fiber af færdigt kabel) skal i det mindste være i overensstemmelse med ITU-T-anbefalingen G.657A2 og skal være som følger.

Punkt	Specifikation
Fibertype	Enkelt tilstand
Fibermateriale	Dopet silica
Dæmpningskoefficient @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Efter kabeldannelse @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelafskæringsbølgelængde	≤ 1260 nm
Nul-dispersionsbølgelængde	1300 ~ 1324 nm
Nul-dispersionshældning	≤ 0,092 PS/(NM2.KM)
Pmd @ 1550 nm	≤0,1 PS/km1/2
Kromatisk spredning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode feltdiameter @ 1310 nm	8.5-9.3um
Kerne / klædt koncentricitetsfejl	≤ 0,5 en
Beklædningsdiameter	125,0 ± 0,7 en
Beklædning af ikke-cirkularitet	≤5%
Primær belægningsdiameter	242 ± 7 en
Koncentricitet Primær belægning / belægning	≤10 um
Belægning af ikke-cirkularitet	≤0,7%
Dæmpning med tab af kabelbøjning 1 drej 1 dorn 7,5 mm 10 omdrejninger 1 dorn 15mm	1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

Anvendelsestemperaturområde

Driftstemperaturområde	: -20 ℃ til +65 ℃
Opbevaring / transporttemperaturområde	: -20 ℃ til +65 ℃
Installationstemperaturområde	: -20 ℃ til +65 ℃

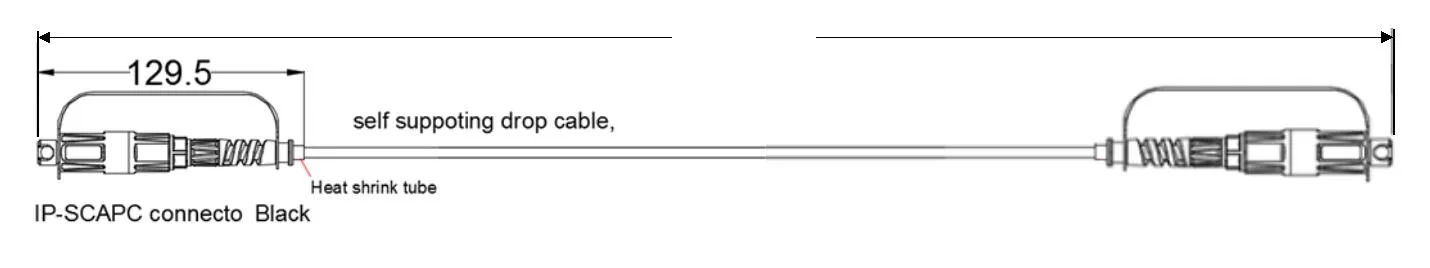

Dimensionel tegning

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

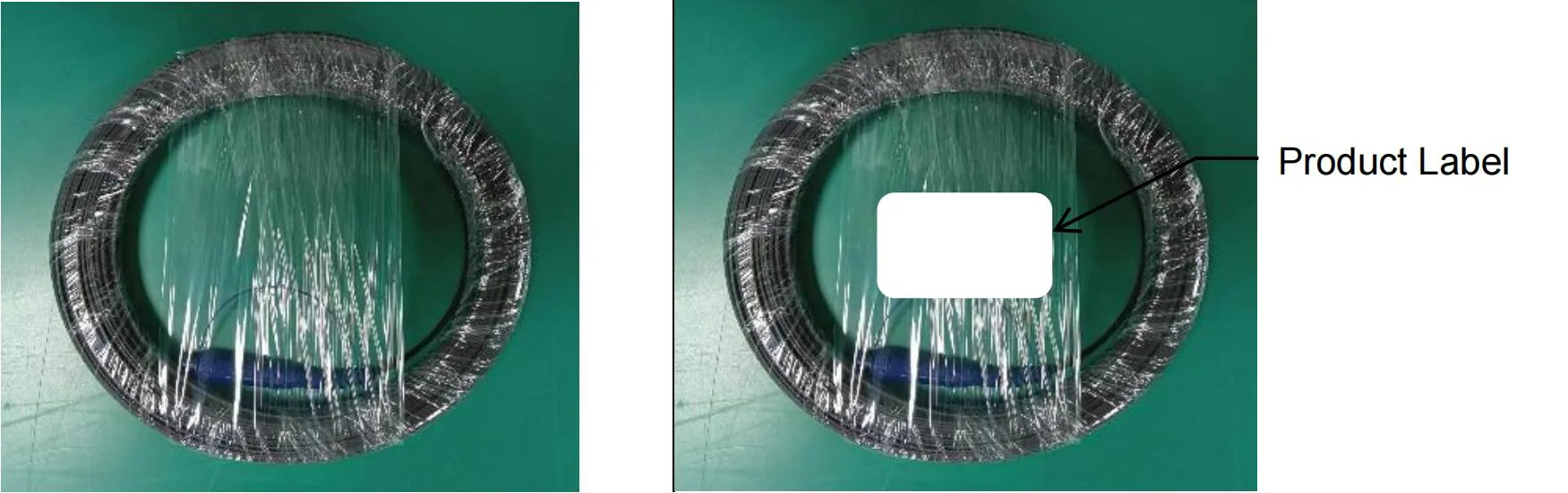

Pakke

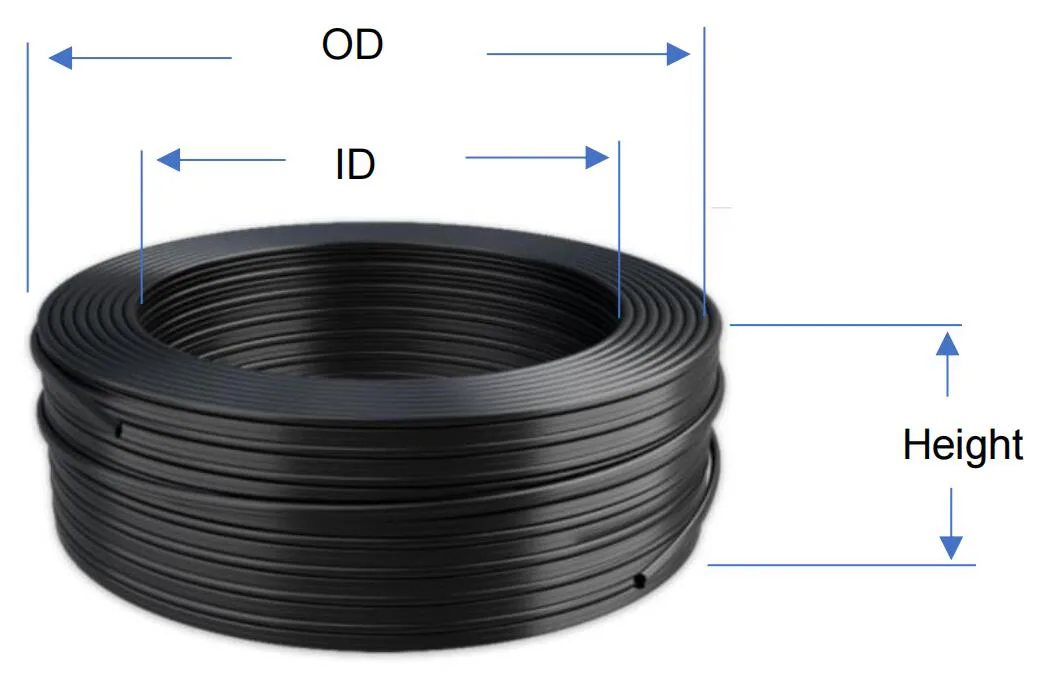

Fiberspolevikling:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
