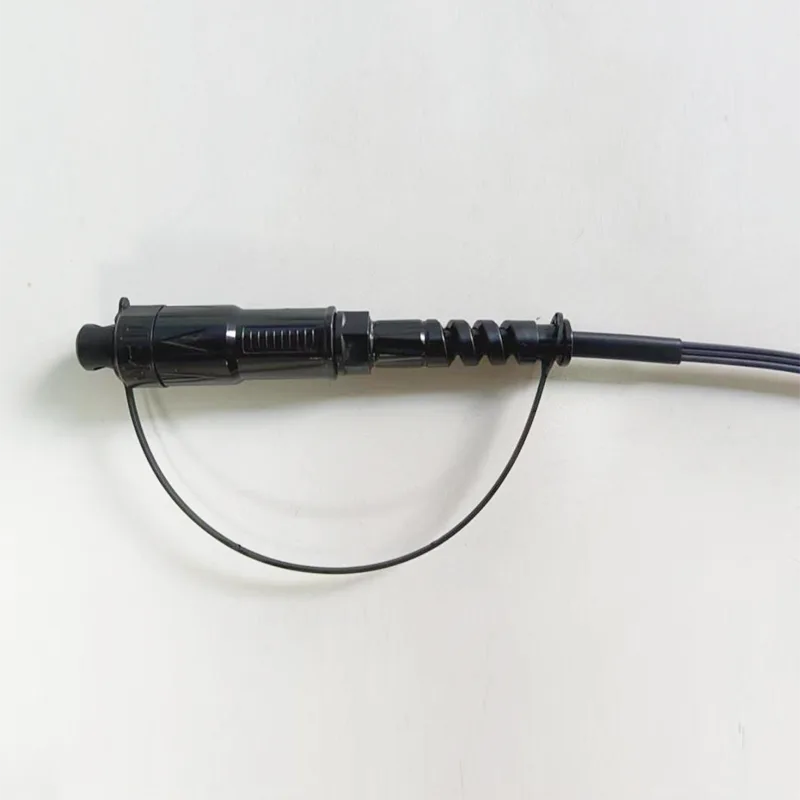

φ5mm vandtæt drop kabel H optisk SC/APC -stik patch -ledning

Anvendelse:● FTTX/FTTH -systemer● Ethernet -applikationer● CATV -links● Optisk signalfordeling● Passive optiske netværk (PON)● Ryggrad, vandrette og stigerør applikationer● For tidligt drop terminalbokse● Udendørs områder; Hårdt miljøFunktioner:● Lavt indsættelsest......

Send forespørgsel

Produkt beskrivelse

Anvendelse:

● FTTX/FTTH -systemer

● Ethernet -applikationer

● CATV -links

● Optisk signalfordeling

● Passive optiske netværk (PON)

● Ryggrad, vandrette og stigerør applikationer

● For tidligt drop terminalbokse

● Udendørs områder; Hårdt miljø

Funktioner:

● Lavt indsættelsestab, højt returtab.

● God til gentagelighed og udveksling.

● 100% indsættelse, returtab, slut ansigt og.

● Interferensinspektion.

● Fremragende mekanisk udholdenhed.

● Overholdelse af Telcordia GR-326-core.

● sikrer høj ydeevne og pålidelighed i styringen af optisk kabling.

● Hurtig og nem installation og rekonfiguration.

● Enkel håndtering, ikke behov for specielt værktøj.

● IP68 Vandtæt.

1. Patch Cord Technical Specifikation

Konstruktioner	Enhed	Beskrivelser
Fiberantal		Simplex
Bølgelængde	nm	1310/1550
Indsættelsestab	db	≤0,30 (typisk: 0,15)
Returtab	db	≥ 60
Forbindelsestype		SC/APC
Ferrule		Keramisk
Forbindelsescyklusser		500
Kabelkakkefarve		Sort
Kabelets ydre diameter	mm	5,0 ± 0,2
Fibertilstand		Enkelt tilstand: G657A2
Kabelkappe Materiale		HDPE
Kabelvægt	Kg/km	22 （ca.
Udskrivningsindhold		Tilpasses
Længde	m	50 、 75 、 125 、 175 eller tilpasses (Tolerance: ± 0,5 m)
Stikstype		Input ： Accord H optisk SC/APC
Stikstype		Output ： Accord H Optic SC/APC
Trækkraft (aksial mellem kabel og stik)	N	200
Vandtæt karakter		IP68
Driftstemperatur	℃	-25 ° C ~ +70 ℃
Opbevaringstemperatur	℃	-25 ° C ~ +70 ℃

2. kabeltværsnit

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. kabelstrukturstørrelse

Punkt	Indhold	Specifikationer
Stram pufferfiber	Antal	1
	Type	G.657A2
	Farve	Blå
	Materiale	LSZH
	Diameter (mm)	0,90 ± 0,05
Indre kappe	Diameter (mm)	2,8 ± 0,2
	Tykkelse (mm)	0,25 ± 0,05
	Farve	Hvid
	Materiale	LSZH
Styrkemedlem 1	Materiale	Limet FRP
Styrkemedlem 1	Mængde	0,5*2
Styrke medlem 2	Materiale	Aramid garn + vand blokerende glasgarn
RIP -ledning	Antal	1
RIP -ledning	Farve	Rød
Kappe	Materiale	HDPE
	Diameter (mm)	5,0 ± 0,2
	Tykkelse (mm)	1,1 ± 0,1
	Farve	Sort
Kabel Weigth	Kg/km	22 ± 3

4. kabelmateriale

4.1 Optisk fiber

Alle egenskaber ved kabelfiberen (fiber af færdigt kabel) skal i det mindste være i overensstemmelse med ITU-T-anbefalingen G.657A2 og skal være som følger.

Punkt	Specifikation
Fibertype	Enkelt tilstand
Fibermateriale	Dopet silica
Dæmpningskoefficient @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Efter kabeldannelse @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kabelafskæringsbølgelængde	≤ 1260 nm
Nul-dispersionsbølgelængde	1300 ~ 1324 nm
Nul-dispersionshældning	≤ 0,092 PS/(NM2.KM)
Pmd @ 1550 nm	≤0,1 PS/km1/2
Kromatisk spredning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode feltdiameter @ 1310 nm	8.5-9.3um
Kerne / klædt koncentricitetsfejl	≤ 0,5 en
Beklædningsdiameter	125,0 ± 0,7 en
Beklædning af ikke-cirkularitet	≤5%
Primær belægningsdiameter	242 ± 7 en
Koncentricitet Primær belægning / belægning	≤10 um
Belægning af ikke-cirkularitet	≤0,7%
Dæmpning med tab af kabelbøjning 1 drej 1 dorn 7,5 mm 10 omdrejninger 1 dorn 15mm	1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

5. Udførelse af optisk fiberkabel

5.1 Kabelbøjningsradius:

10 x kabeldiameter (efter installation): 50 mm

20 x kabeldiameter (under installation): 100 mm

6. Mekanisk og miljømæssig præstationstest

S/n	Punkt	Testmetode	Acceptbetingelse
1	Trækstyrke IEC 794-1-E1	- Belastning: 1200n - Kabellængde under belastning: 50 m - Indlæs tid: ≥1min.	- Tabændring ≤ 0,1 dB/km@1550 nm -Int skade på ydre jakke og indre elementer.
2	Crush Test IEC 794-1-E3	- Belastning: 500n/100 mm*100 mm - Indlæs tid: ≥1min.	- Tabændring ≤ 0,1 dB/km@1550 nm -Int skade på ydre jakke og indre elementer.
3	Konsekvensmodstand IEC 794-1-E4	- Points påvirkning: 5 -Tider af pr. Punkt: 1 - Impact Energy: 1n.M - Radius af hammerhoved: 12,5 mm - Effekthastighed: 2 sek/cyklus	- Tabændring ≤ 0,1 dB/km@1550 nm -Int skade på ydre jakke og indre elementer.
4	Gentagen bøjning IEC 794-1-E6	- Bøjningsradius: 20 x kabeldiameter - belastning: 20 n - Bøjningshastighed: 3 sek/cyklus - Cyklisk krumning: 30	- Tabændring ≤ 0,1 dB/km@1550 nm -Int skade på ydre jakke og indre elementer.
5	Torsion IEC 794-1-E7	- Længde: 1 m - belastning: 50 n - Twist rate: 1 min/cyklus - Drej vinkel: ± 180 ° - Antal cyklus: 10	- Tabændring ≤ 0,1 dB/km@1550 nm -Int skade på ydre jakke og indre elementer.
6	Temperatur Cykeltest IEC 794-1-F1	- Temperaturtrin: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Tid pr. Trin: 24 timer - Antal cyklus: 2	- Tabændring ≤ 0,1 dB/km@1550 nm - Ingen fiberpause og ingen kappeskader.

7. Patch Cord Dimensional tegning

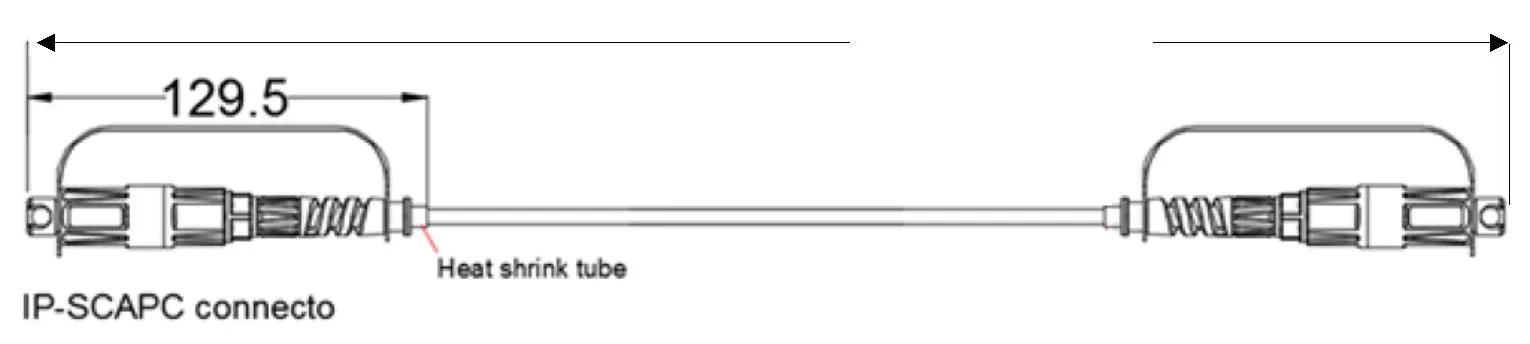

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

8. Pakke

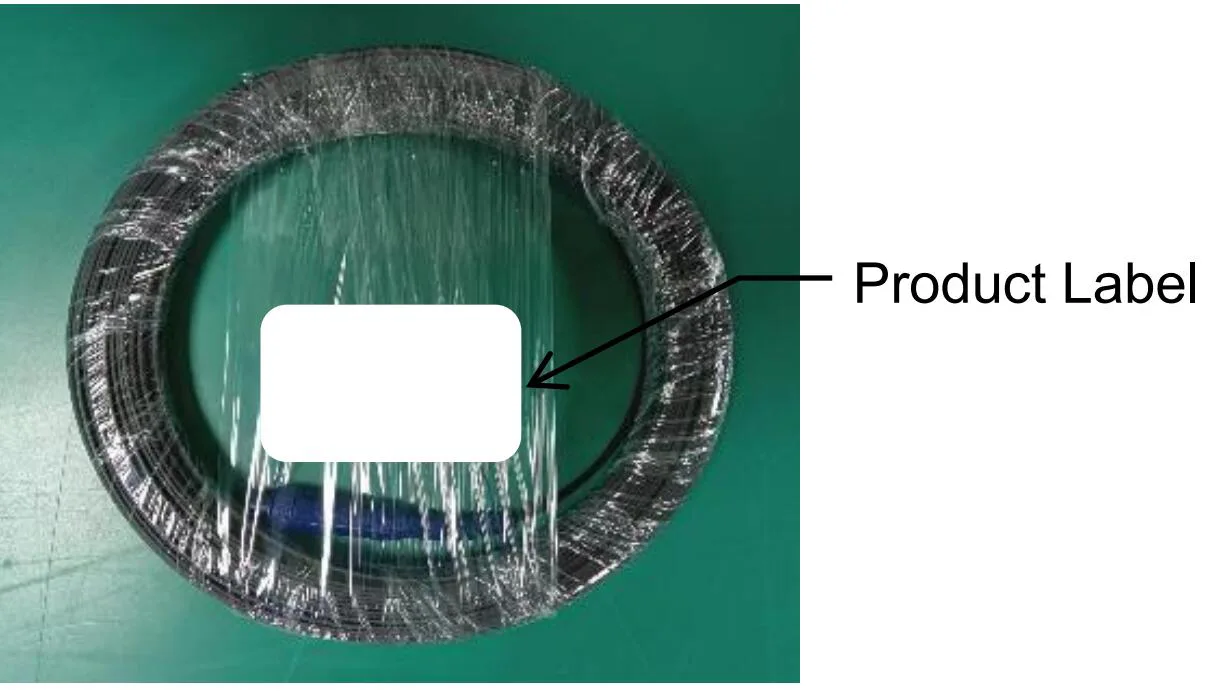

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Pakkrav

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
