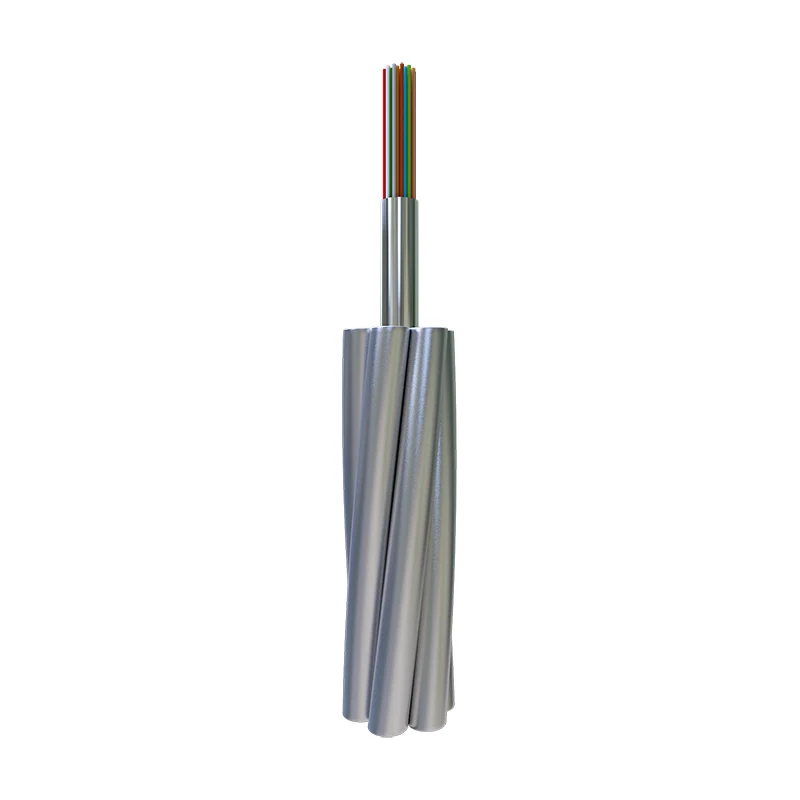

Uni-rør optisk fiberkomposit overhead jordtråd

Dæmpning

Båndbredde

Dispersion af polariseringstilstand

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

Individuel fiber

Design Link Value (M = 20, Q = 0,01%)

G652D

—

—

≤0,35dB/km

≤0,21db/km

—

—

≤0,20ps/ km

≤0,1ps/ km

G655

—

—

—

≤0,22dB/km

—

—

≤0,20ps/ km

≤0,1ps/ km

50/125μm

≤3.0db/km

≤1,0dB/km

—

—

≥600mhz.km

≥1200mhz.km

—

—

62,5/125μm

≤3,5 dB/km

≤1,0dB/km

—

—

≥200mhz.km

≥600mhz.km

—

—

Klassificering

Materiale

Værdi

Konstruktion

Optisk fiber

G652D/G655 osv.

2 - 48

Beskyttelsesrør

Rør i rustfrit stål

1,5 - 6 mm

Strandet linje

Som ledning/aa wire/al rod

1,5 - 6 mm

Maks. Diameter

18 mm

Maks. Tværsnit

200 mm2

Karakteristisk

I henhold til standarderne som DL/T 832, IEC60794-4-10, IEEE1138

Maks. Trækstyrke (RTS) (KN)

280

Maks. Crush Strength （N/100 mm）

2200

Maks. Kort strømkapacitet (40 ℃ -200 ℃) (KA2S)

100

Min. Bøjningsradius (dynamisk)

20d

Min. Bøjningsradius (statisk)

15d

Miljøpræstation

Installation (℃)

-10 til +50

Transport og drift (℃)

-40 til +65

Ingen.

Tekniske data

Produkttype

Strukturtype

Maks. Fiberantal

Sektion af As Wire
(mm²)

Diameter

（Mm）

Kabelvægt
(kg/km)

Bedøm Atragstyrke

（KN）

20 ℃ DC

Modstand

（Ω/km）

Kort tids nuværende kapacitet

（40-200 ℃ Ka2.s）

1

OPGW-24B1.3-40- [51; 9]

6/3.0/20as, optisk enhed 1/3.0

24

≈40

9.0

≤304

≥51

≤2.10

≥9

2

OPGW-24B1.3-50- [58; 11.5]

6/3.2/20as, optisk enhed 1/3.2

24

≈50

9.6

≤345

≥58

≤1,82

≥11,5

3

OPGW-48B1.3-70- [77; 24]

6/3.8/20as, optisk enhed 1/3.8

48

≈70

11.4

≤475

≥77

≤1,30

≥24

4

OPGW-48B1.3-70- [42; 38]

6/3.8/40as, optisk enhed 1/3.8

48

≈70

11.4

≤340

≥42

≤0,70

≥38

Punkt

Testmetode

Krav

Spænding

IEC 60794-1-2-E1

Belastning: I henhold til kabelstrukturen

Prøvelængde: ikke mindre end 10 m, forbundet længde ikke mindre end 100 m

Varighedstid: 1 min

40%RTS Ingen yderligere fi bre -stamme （0,01%）, ingen yderligere dæmpning (0,03dB).

60%RTS fi bre -stamme≤0,25%， Yderligere dæmpning≤0,05dB

(Ingen yderligere dæmpning efter test).

Knus

IEC 60794-1-2-E3

Belastning: I henhold til ovenstående tabel er tre point varighedstid: 10min

Yderligere dæmpning ved 1550nm ≤0,05dB/fi bre; Ingen skade på elementerne

Vandindtrængning

IEC 60794-1-2-F5B

Tid: 1 times prøvelængde: 0,5 m vandhøjde: 1 m

Ingen vandlækage.

Temperaturcykling

IEC 60794-1-2-F1

Prøvelængde: ikke mindre end 500 m temperaturområde: -40 ℃ til +65 ℃

Cyklusser: 2

Temperaturcykling Test Dwell Time: 12 timer

Ændringen i dæmpningskoefficient skal være mindre end 0,1 dB/km ved 1550nm.
