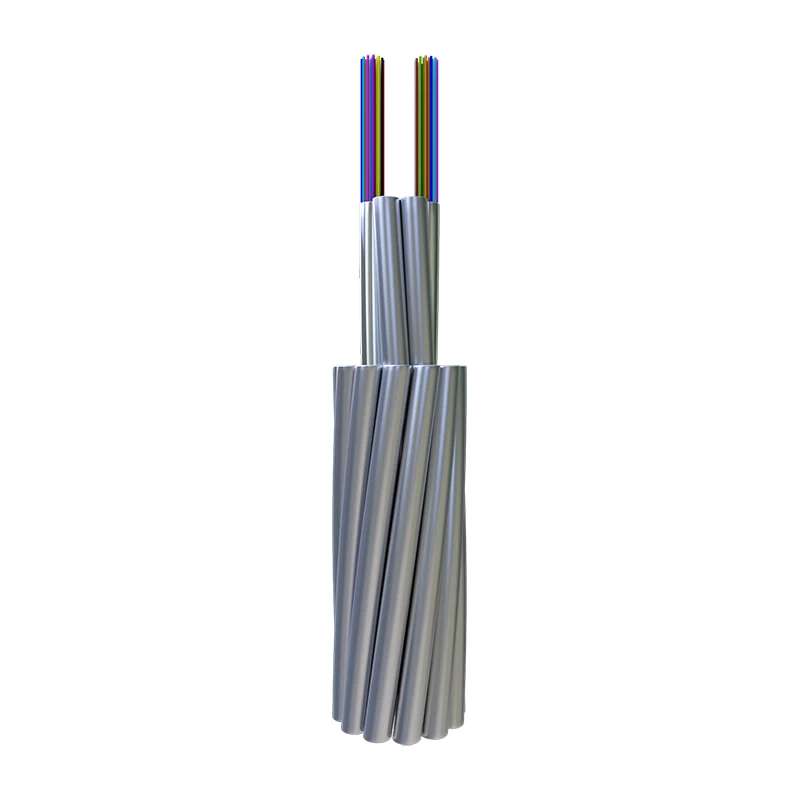

Strandet rør optisk fiber komposit overliggende jordledning

Orientalfiber Stranded-tube Optical Fiber Composite Overhead Ground Wire (OPGW) er et multifunktionelt overhead hybridkabel fra Orientalfiber, en pålidelig producent og leverandør i Kina. Denne OPGW integrerer optiske fibre i en strenget rørstruktur, der fungerer både som en overliggende jordledning og et højkapacitets optisk kommunikationsmedium. Den er konstrueret til at sikre stabil datatransmission, stærk mekanisk ydeevne og langsigtet holdbarhed i overhead-implementeringsmiljøer. Produktet er velegnet til elnet, jernbaner og andre infrastrukturprojekter, hvor kombineret lynbeskyttelse og kommunikationssikkerhed er afgørende.

Send forespørgsel

Produkt beskrivelse

I moderne elnetkonstruktion har efterspørgslen efter samtidig højspændingstransmission og højhastighedsdatabackhaul aldrig været højere.Orientalfibertilbyder en specialiseretStrandet rør optisk fiber komposit overliggende jordledning (OPGW), et sofistikeret hybridkabel designet til at erstatte traditionelle skærmledninger. Ved at integrere optiske fibre i en strandet metallisk struktur giver vores OPGW en dobbeltfunktionsløsning: giver pålidelig lynbeskyttelse til højspændingsledninger, mens den fungerer som rygraden for telekommunikation og netautomatisering.

Produktdefinition: Dual-Role Infrastructure

DeStrandet rør optisk fiber komposit overliggende jordledninger et overheadkabel, der udfører funktionerne som en konventionel jordledning (beskytter transmissionslinjen mod lynnedslag og kortslutningsstrømme), mens den rummer optiske fibre til datatransmission. Dette strandede design giver mulighed for et højere fiberantal og større holdbarhed, hvilket gør det til det foretrukne valg til opbygning af backbone-netværk i elforsyningssektoren.

Strategisk værdi for indkøb og teknik

At vælgeOrientalfibersom din forsyningspartner sikrer, at din infrastruktur opfylder de strenge krav i 2026-energilandskabet. De vigtigste indkøbsfordele omfatter:

Høj fiberdensitet:Vores strandede rør-design rummer betydeligt flere fibre end versioner med centralrør, hvilket understøtter fremtidssikret netværksudvidelse til 5G og smart grid IoT.
Optimeret kortslutningskapacitet:Konstrueret til at håndtere høje fejlstrømme uden at kompromittere integriteten af de optiske fibre indeni.
Reducerede livscyklusomkostninger:Med en levetid, der matcher selve transmissionsledningen, er denStrandet rør optisk fiber komposit overliggende jordledningreducerer behovet for hyppig vedligeholdelse eller opgraderinger.
Global logistik og skala:Med en årlig produktion på $20 millioner leverer vi den produktionsskala, der er nødvendig for at understøtte 500KV og 750KV nationalt infrastrukturprojekter.

Tekniske egenskaber og præstationsfordele

DeOrientalfiberOPGW er fremstillet med præcision for at sikre, at den trives i de mest flygtige udendørs miljøer:

Mekanisk stabilitet:Præcis processtyring sikrer, at fibrene forbliver spændingsfrie selv under kraftig vind, isbelastning eller installationskræfter med høj trækstyrke.
Termisk beskyttelse:De strengede rør er fyldt med specialiserede forbindelser, der beskytter fibre mod den ekstreme varme, der genereres under kortslutningshændelser på elledningen.
Korrosionsbestandighed:Ved at bruge aluminium-beklædt stål (ACS) og aluminiumslegering ledninger er kablet meget modstandsdygtigt over for miljøforringelse i kyst- eller industriområder.
Muligheder for stor diameter:Specielt designet til at matche de mekaniske krav til nye højspændingstransmissionssystemer (110KV til 750KV).

Detaljerede specifikationer og designparametre

Den tekniske konfiguration afStrandet rør optisk fiber komposit overliggende jordledningkan tilpasses baseret på projektets specifikke spændvidde og elektriske krav:

Feature	Standard Specifikation	Operationel fordel
Spændingsklasse	110KV, 220KV, 500KV, 750KV	Alsidig til regionale og nationale net.
Antal fibre	Op til 144 fibre (eller mere efter anmodning)	Understøtter massiv datagennemstrømning.
Materiale sammensætning	ACS (aluminiumbeklædt stål) + AA (aluminiumslegering)	Høj styrke-til-vægt-forhold.
Overholdelse af standarder	IEEE 1138, IEC 60794-4	Sikrer global interoperabilitet og sikkerhed.

Kerneapplikationer: Styrkelse af Smart Grid

DeStrandet rør optisk fiber komposit overliggende jordledningfraOrientalfiberer en kritisk komponent i flere nøglesektorer:

Højspændingstransmission:Primær jordledning til nybyggede 220KV- og 500KV-ledninger, der tilbyder lynafskærmning og jordforbindelse.
Strømforsyningskommunikation:Realtidsovervågning af transformerstationer, fjernmåling og beskyttelsesrelæ.
Bredbåndsbackhaul:Udleje overskydende fiberkapacitet til teleoperatører til land- eller langdistancedatatransport.
Smart Grid Management:Facilitering af den kommunikation med lav latens, der kræves til automatisk fejldetektion og selvhelbredelse af nettet.

Karakteristika

● Præcis processtyring for at sikre god mekanisk ydeevne og temperaturydelse

● Større diameter og flere optiske fibre

● Stabil struktur og høj pålidelighed

● Høj trækstyrke og stor korttidsstrømkapacitet

Optiske fiberkarakteristika

	Dæmpning				Båndbredde		Polarisering Modusspredning
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Individuel Fiber	Design Linkværdi (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/ km	≤0,1ps/ km
G655	—	—	—	≤0,22dB/km	—	—	≤0,20ps/ km	≤0,1ps/ km
50/125μm	≤3,0dB/km	≤1,0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125 μm	≤3,5dB/km	≤1,0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Konstruktioner og ydeevne

	Klassifikation	Materiale	Værdi
Konstruktion	Optisk fiber	G652D/G655 osv.	2 - 144
	Beskyttelsesrør	Rustfrit stålrør	1,5 - 6 mm
	Strandet linje	AS ledning/AA ledning/Al Rod	1,5 - 6 mm
	Maks. Diameter		30 mm
	Maks. Tværsnit		500 mm²
Karakteristisk	I henhold til standarderne som DL/T 832, IEC60794-4-10, IEEE1138
	Maks. Trækstyrke (RTS) (kN)		700
	Maks. Knusningsstyrke（N/100 mm）		3000
	Maks. Kortstrømskapacitet (40℃ til 200℃)(kA2s)		2000
	Min. Bøjningsradius (dynamisk)		20D
	Min. Bøjningsradius (statisk)		15D
Miljø Ydeevne	Installation (℃)		-10 til +50
	Transport og drift (℃)		-40 til +65

Bemærk: D er kabeldiameter.

Specifik type og tekniske data

Ingen.	Tekniske data
Ingen.	Produkttype	Struktur Type	Maks. Fiber Tælle	Afsnit af AS Wire (mm2)	Diameter （mm）	Kabelvægt (kg/km)	Vurder trækstyrke （kN）	20 ℃ DC Modstand (Ω/km)	Kort tid nuværende kapacitet （40-200℃kA2.s）
1	OPGW-48B1.3-90- [112;45]	1/2,6/20AS＋4/2,5/20AS＋ 11/2.8/20AS, Optisk enhed 2/2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2,6/40AS＋4/2,5/40AS＋ 11/2.8/40AS, Optisk enhed 2/2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2,6/20AS＋5/2,5/20AS＋ 11/2.8/20AS, Optisk enhed 1/2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2,6/40AS＋5/2,5/40AS＋ 11/2.8/40AS, Optisk enhed 1/2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2,6/20AS＋5/2,5/20AS＋ 10/3.2/20AS, Optisk enhed 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2,8/20AS＋5/2,7/20AS＋ 11/3.05/20AS, Optisk enhed 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2,9/20AS＋5/2,8/20AS＋ 12/2.8/AA , Optisk enhed 1/2.7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, optisk enhed 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, Optisk enhed 1/2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, optisk enhed 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, optisk enhed 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS, optisk enhed 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, Optisk enhed 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, Optisk enhed 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, Optisk enhed 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, optisk enhed 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, optisk enhed 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS, Optisk enhed 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA, Optisk enhed 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS, Optisk enhed 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3,4/30AS＋5/3,3/30AS＋ 12/3.3/30AS, Optisk enhed 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3,4/40AS＋5/3,3/40AS＋ 12/3.3/40AS, Optisk enhed 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3,4/20AS＋4/3,3/20AS＋ 12/3.3/20AS, Optisk enhed 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3,4/30AS＋4/3,3/30AS＋ 12/3.3/30AS, Optisk enhed 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20AS＋5/3,5/20AS＋ 12/3.5/20AS, optisk enhed 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20AS＋4/3,6/20AS＋ 12/3.6/20AS, Optisk enhed 2/3.5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS, Optisk enhed 1/3.5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20AS＋5/3,6/20AS＋ 12/3.6/20AS, Optisk enhed 1/3.5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30AS＋5/3,6/30AS＋ 12/3.6/30AS, Optisk enhed 1/3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113.262]	1/3.8/40AS＋5/3.6/40AS＋ 12/3.6/40AS, Optisk enhed 1/3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2,7/20AS＋4/2,5/20AS＋ 12/2,5/20AS+13/3,8/20AS, Optisk enhed 1/3,5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Mekaniske og miljømæssige testkarakteristika

Punkt	Test Metode	Krav
Spænding	IEC 60794-1-2-E1 Indlæs: i henhold til kabelstruktur Prøve længde: ikke mindre end 10m, forbundet længde ikke mindre end 100m Varighed tid: 1 min	40% RTS ingen yderligere （0,01 %）, ingen yderligere dæmpning (0,03dB). 60 % RTS ，fiberspænding≤0,25 %, yderligere dæmpning≤0,05dB (Nej yderligere dæmpning efter test).
Knus	IEC 60794-1-2-E3 Indlæs: ifølge ovenstående tabel, tre point Varighed tid: 10 min	Yderligere dæmpning ved 1550nm ≤0,05dB/ﬁbre; Ingen skader på elementerne
Vand Penetration	IEC 60794-1-2-F5B Tid : 1 time Prøvelængde: 0,5m Vand højde: 1m	Nej vandlækage.
Temperatur Cykling	IEC 60794-1-2-F1 Prøve længde: Ikke mindre end 500m Temperatur område: -40 ℃ til +65 ℃ Cykler: 2 Temperatur cykeltest opholdstid: 12 timer	Den ændring i dæmpningskoefficienten skal være mindre end 0,1dB/km ved 1550nm.

Ofte stillede spørgsmål (FAQ)

Hvorfor er strandet rør OPGW bedre til højspændingsledninger?

Det snoede rør design giver mulighed for en større kabeldiameter og højere fiberantal. Det fordeler også den mekaniske belastning mere jævnt over kablet, hvilket er afgørende for krydsninger med lange spænd, der bruges i 500KV og 750KV linjer.

Hvordan sikrer Orientalfiber kvaliteten af OPGW?

Vi opererer under ISO9001 kvalitetsstyring og ISO45001 sikkerhedssystemer. Hvert parti af optisk fiberkomposittråd med strandet rør gennemgår strenge tests for trækstyrke, knusningsmodstand og kortslutningsydelse før forsendelse.

Kan dette kabel bruges på eksisterende linjer?

Selvom det ofte bruges til "nybyggede" linjer, bruges OPGW ofte til at erstatte eksisterende traditionelle jordledninger under netmoderniseringsprojekter for at tilføje kommunikationsmuligheder til gamle ruter.
