Forforbundet fiberoptisk kabelfordelingsboks GFS-8SX

1. generelt

1.1 Beskrivelse

Forkobling af optisk distributionsboks som den mest avancerede FTTX-netværksfordelingsnode udstyr, giver hurtig og pålidelig forbindelse, god beskyttelse og styring til FTTX-netværket.

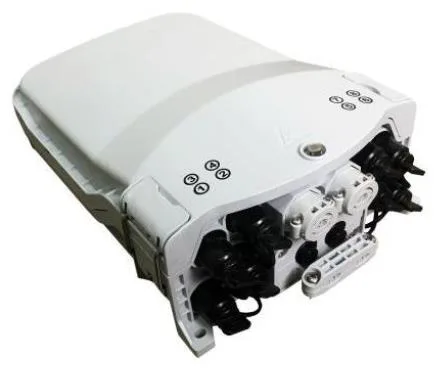

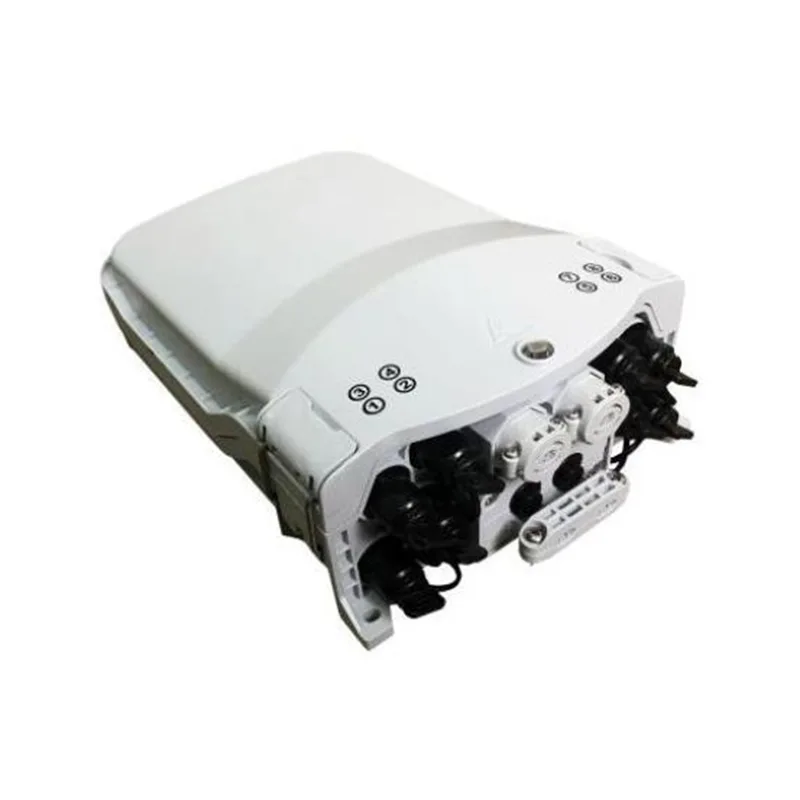

Udseende af GFS-8SX

1.2 Standarder overholder

Den tilbudte produktion er designet, fremstillet og testet i henhold til standarderne som følger:

1.3 Applikationsmiljø

2. Karakteristika

1. avanceret strukturdesign, let drift og rimelig routing.

2. Materiale: PC+ABS.

3. fugtbeskyttet, vandtæt, støvsikker, anti-aldring.

4. beskyttelsesniveau op til IP65.

5. 1 oval optisk kabelindgang, 2 gren optiske kabelindgange og 8 forudforbundne adaptere.

6. Forskellige typer af splejsningsbakker er tilgængelige.

7. Installationsmetode: Polmonteret, luftmonteret, vægmonteret.

8. Det kan være udstyret med drop kabelopbevaringsbakke til at opfylde opbevaring af 50 meter 5 mm runde kabel.

3. specifikationer

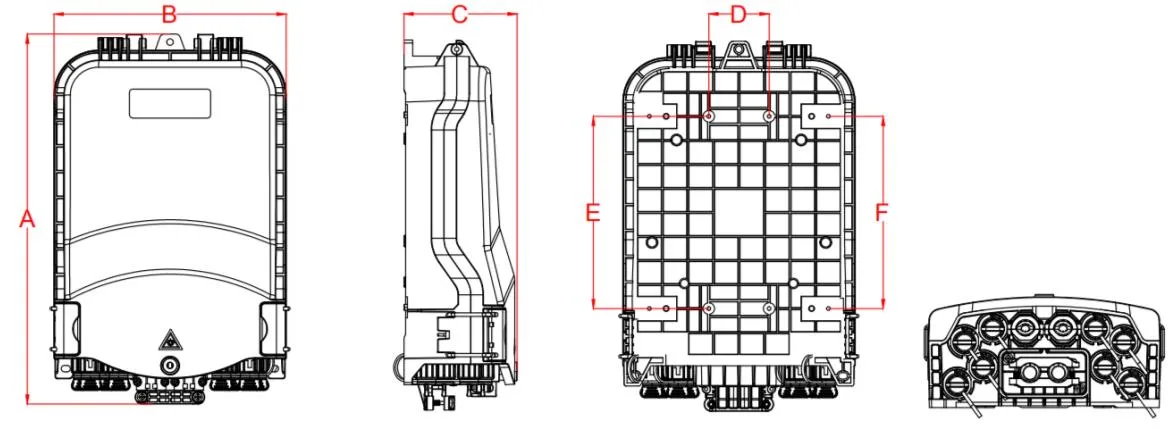

3.1 Mekaniske specifikationer

4. Konfiguration

Vigtigste optiske parametre

De optiske parametre, der er vist i tabellen ovenfor, er standardværdier og kan tilpasses i henhold til kravene.

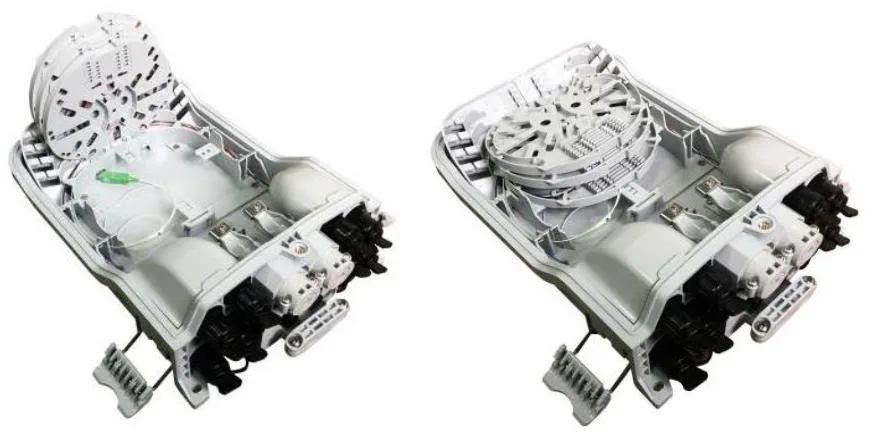

5. Produktbillede

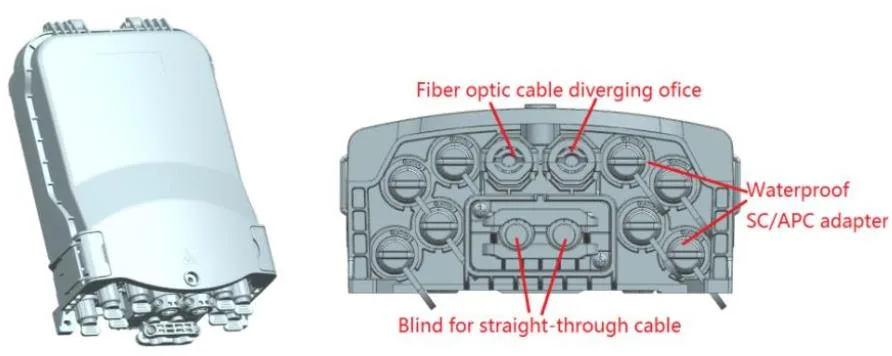

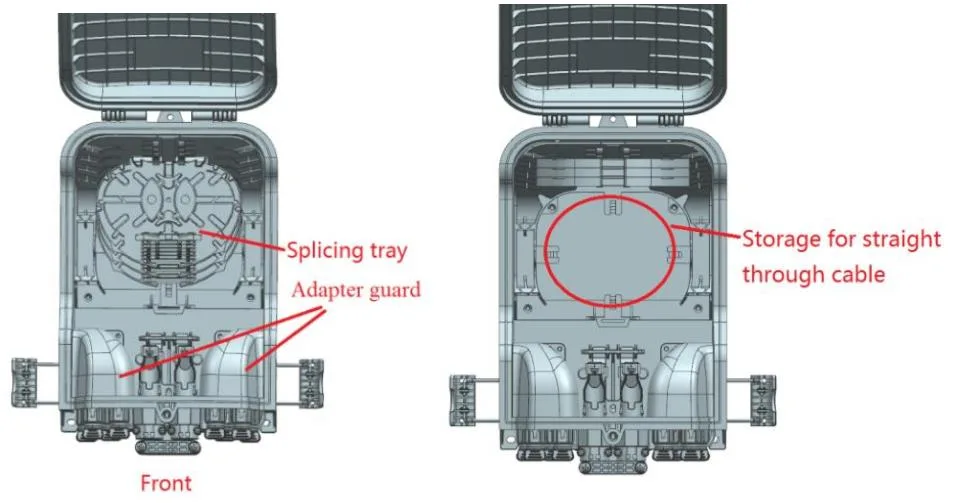

5.1 Produktkabelveje:

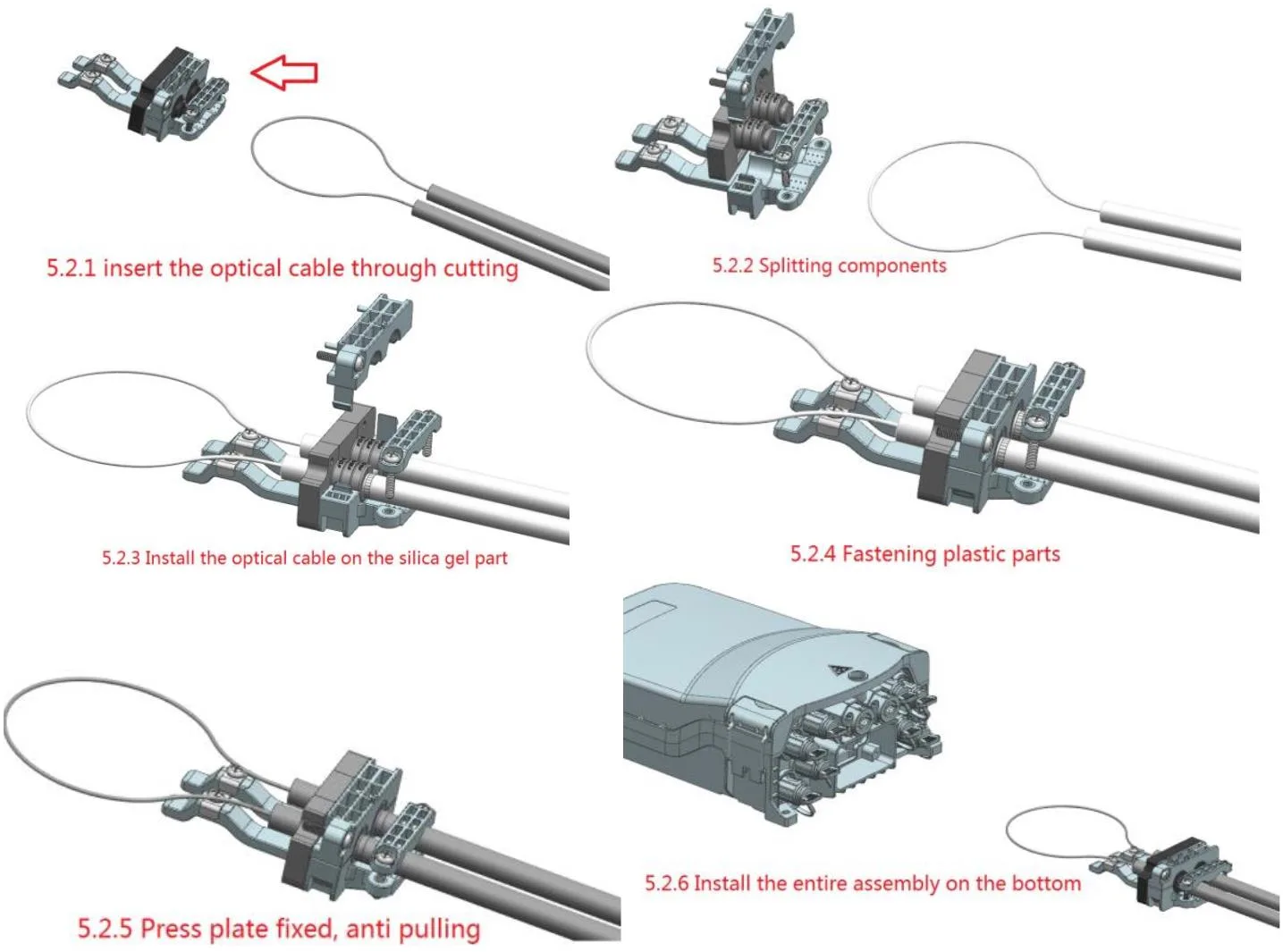

5.2 Konfiguration

Hurtig installation, fastgørelse og forsegling af lige gennemgående optisk kabel med det hurtige stik.

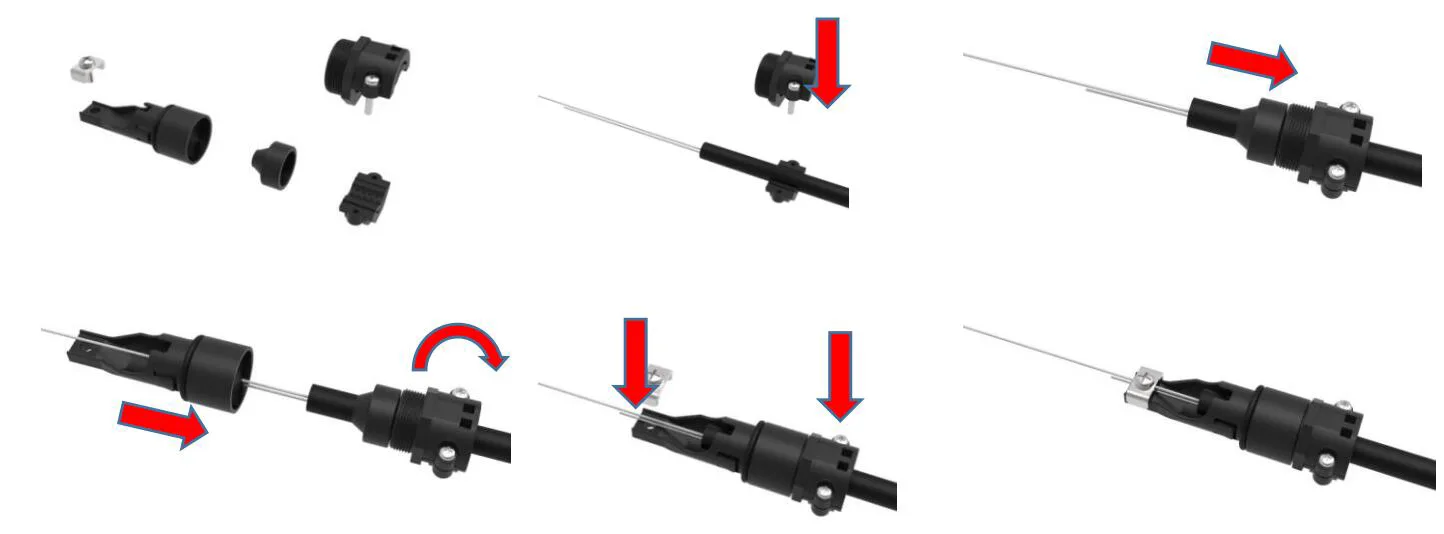

5.3 Fiberoptisk kabel -bifurcation

5.4 Produktkabelveje

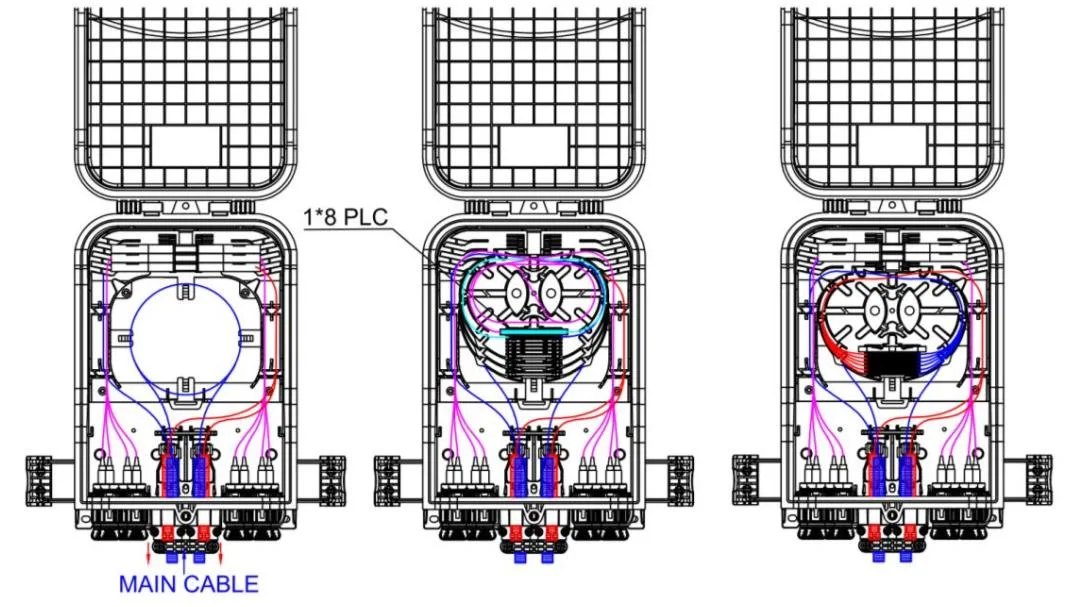

GFS-8SX-routingdiagram

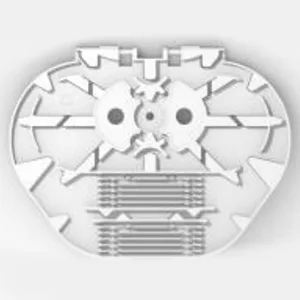

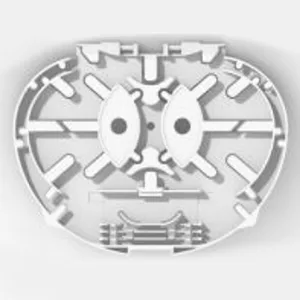

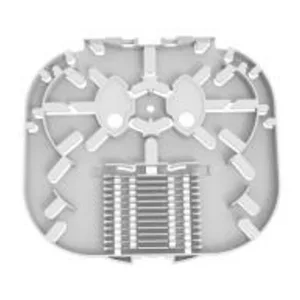

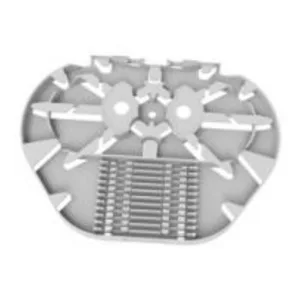

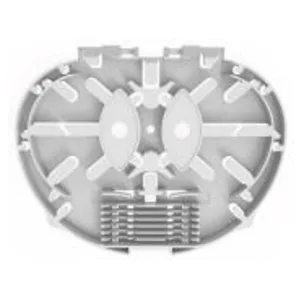

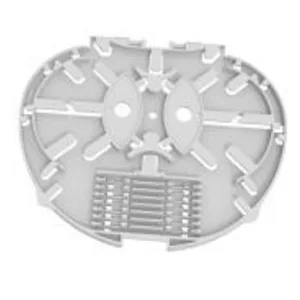

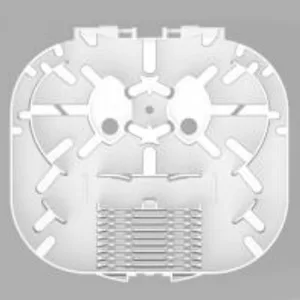

5.5 Splejserbakke

Punkt	Splejsning af bakke a	Splejserbakke b	Splitterbakke A-1
Dimensioner (h* W*d, mm)	134*104*8	134*104*4	134*104*8
Nettovægt (kg)	0.021	0.015	0.021
Billede
Farve	RAL7035	RAL7035	RAL7035
Materiale	PC+ABS	PC+ABS	PC+ABS
Splejsningskapacitet af en bakke (kerner)	12 (2 lag af varmekrympelig beskyttelsesbillede)	8 (1 lag af varmekrympelig beskyttende ærme)	6 (2 lag af varmekrympelig beskyttelsesbillede)
Splitterkapacitet af en bakke (PCS)	1 (PLC 1x2, 1x4, 1x8, 0,9 mm fiber, 60x7x4mm)	/	1 (PLC 1X16, 0,9 mm fiber, 60x12x4mm)
Maksimum (PCS)	4	8	4
Standard (PCS)	1	/	/

Note:

1. Ovenstående bakker kan blandes efter krav.

2. Konfigurationsregler: 1a = 2b = 2c = 1d = 1e

3. Typerne af fiberskiver stiger kontinuerligt

Punkt	Splejsning af bakke c	Splejsning af bakke d	Splejsning af bakke e	Splejsning af bakke E-1
Dimensioner (h* W*d, mm)	136 * 104 * 4	136 * 104 * 8	135 *125 *8	135 *125 *8
Nettovægt (kg)	0.018	0.024	0.033	0.033
Billede
Farve	RAL7035	RAL7035	RAL7035	RAL7035
Materiale	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Splejsningskapacitet af en bakke (kerner)	12 (1 lag af varmekrympelig beskyttelsesmuffe)	24 (2 lag af varmekrympelig beskyttelsesbeskyttelse)	24 (2 lag af varmekrympelig beskyttelsesbeskyttelse)	18 (2 lag af varmekrympelig beskyttelsesmuffe)
Splitterkapacitet af en bakke (PCS)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9 mm fiber, 60x7x4mm)	1 (PLC 1X16, 0,9 mm fiber, 60x12x4mm)
Maksimum (PCS)	8	4	4	4
Standard (PCS)	2	/	/	/

Note:

1. Ovenstående bakker kan blandes efter krav.

3. Konfigurationsregler: 1a = 2b = 2c = 1d = 1e

3. Typerne af fiberskiver stiger kontinuerligt

5.6 Tilbehør

Ingen.	Delnavn	Referencebillede	Enhed	Mængde	Bemærkning
1	Brugersmanual	/	PCS	1	I
2	Splittertestrapport	/	PCS	1	I

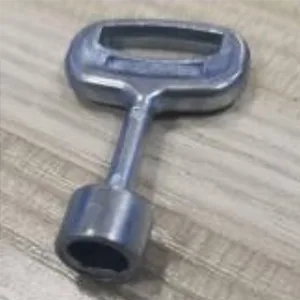

3	Nøgle		PCS	1	“D” type

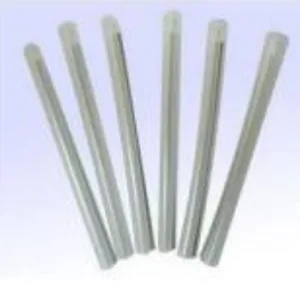

4	Varmehuskelig beskyttelsesmuffe		PCS	8	L = 45 mm

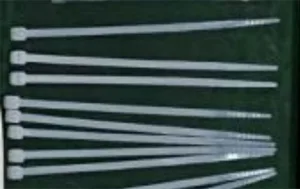

5	Nylon kabelbind		PCS	10	3x100mm

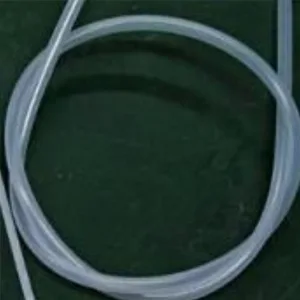

6	BARE FIBER BESKYTTELSE RUBE		PCS	1	OD4mm x 50cm

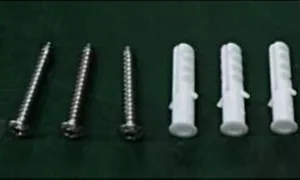

7	Vægmonteret sæt		sæt	1	Valgfri som kundens anmodning. (Udvidet plastikstik φ7,5x40mm, Phillips selvtappende skruer m5x40mm.)

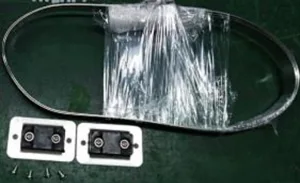

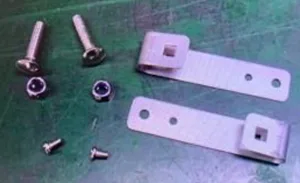

8	Polmonteret sæt		sæt	10	Valgfri som kundens anmodning
9	Luftmonteret sæt		sæt	10	Valgfri som kundens anmodning
10	Drop kabelopbevaringsbakke		sæt	10	Valgfri som kundens anmodning

6. Miljøegenskaber

Dette produkt er i overensstemmelse med ROHS -miljøbeskyttelsesdirektivet og indholdet af bly, cadmium, kviksølv, hexavalent krom, polybromeret biphenyl (PBB) og polybromeret diphenylether (PBDE) overstiger ikke grænsen.

7. Installation

7.1. Vægmonteret installation

Bor 3 huller i væggen i henhold til dimensionen i tabel 2, placer udvidelsesstikket φ7,5*40, placer boksen for at matche hullerne og bruge skruer til at fastgøre.

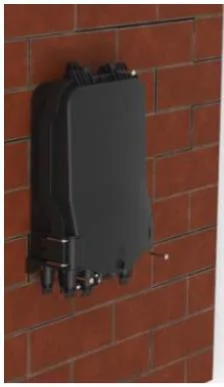

Vægmonteret installation

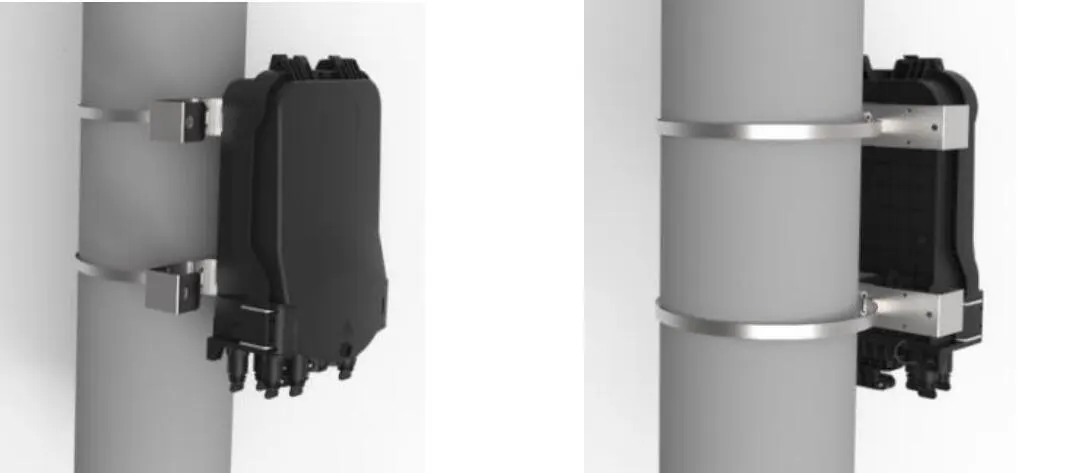

7.2. Polmonteret installation

Gå forbi bøjlarringen gennem bagpladen på bagpladen og fikser den på telekommunikationsstangen

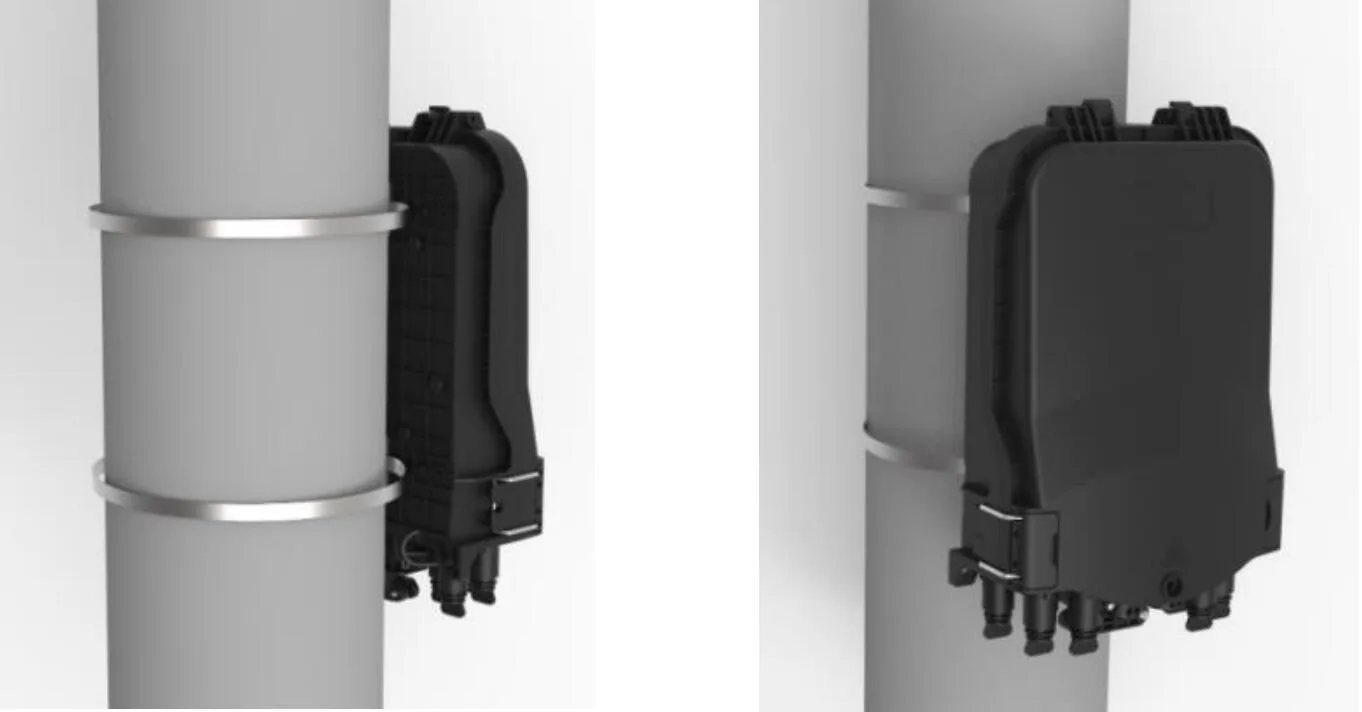

Polmonteret installation

7.3 Overheadstrukturen

Bind de to, der er installeret på chassiset på det overhead, der er hængt på ledningen, og bolt derefter, forhindrer, at sagen falder af.

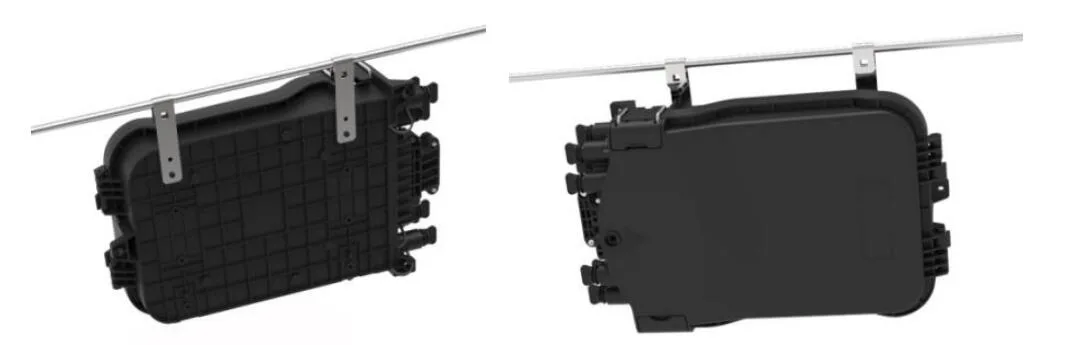

Overheadstrukturen

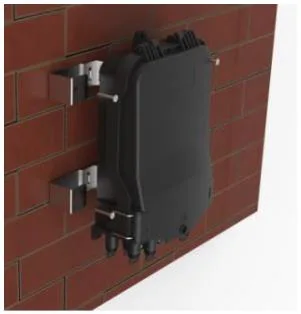

7.4 Vægmonteret installation (med drop kabelopbevaringsbakke)

Bor 4 huller i væggen i henhold til dimensionen af ​​drop kabelopbevaringsbakke monteringshul, placer udvidelsesstikket φ 7.5 * 40, placer boksen for at matche hullerne og fastgøres med skruerne.

Vægmonteret installation (med drop kabelopbevaringsbakke)

7,5 stangmonteret installation (med drop kabelopbevaringsbakke)

Før rustfrit stålbælte gennem spalten på drop kabelopbevaringsbakken, og fikser det på stangen med spænde.

Polmonteret installation (med drop kabelopbevaringsbakke)

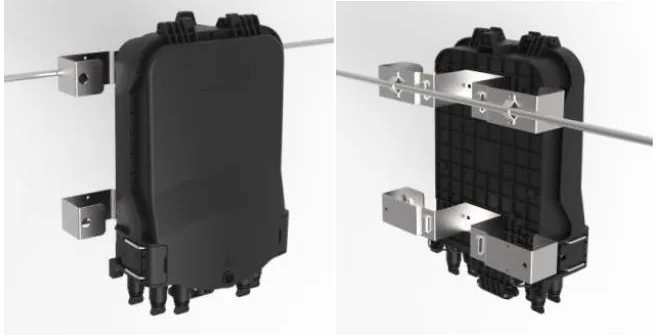

7.6 Luftmonteret installation (med drop kabelopbevaringsbakke)

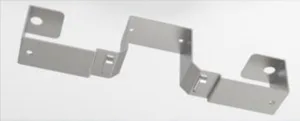

Brug den lille metalplade til at fastgøre distributionsboksen til messenger.

Luftmonteret installation (med drop kabelopbevaringsbakke)

8. Stik

8.1 Forforbundet adapter - A （E）

⚫ Drej pilens del af fiberstikket mod uret, og tag støvhætten ud.

⚫ Arrow -delen af ​​fiberstikket er over, indsæt fiberstik i stikket og drej derefter pilen del med uret.

8.2 Forforbundet adapter - B （XL）

⚫ Indsæt SC -optisk fiberstikstik gennem de løse dele igen, og tilslut det derefter til adapteren;

⚫ Installer XL PRE -tilsluttet adapterkappe på adapter med plastnøgle;

⚫ Indsæt stikket på snapfjederen i kappen;

⚫ Kabelklemmen skal installeres, og linjen skal være tæt på stikket;

⚫ Skru sædehætten på læderkablet på kappen med uret

8.3 Forforbundet adapter - C

⚫ Skub glidende ring på det optiske fiber, der er præformet stik i retning af pilen for at fjerne støvhætten; Tryk på knappen for at tage støvhætten ud på adapteren i retning af pilen.

⚫ Juster kroppen af ​​det præformede stik med adapterens spænde, indtil den er fastgjort. Tilslut de to støvdæksler på samme måde.

⚫ Det installerede præfabrikerede stik skubber glidende ring for at frigive spændet og trækker derefter hovedkroppen bagud for at adskille den.

8.4 Forforbundet adapter - D

⚫ Drej det forud tilsluttede stik anti med uret, og åbn det forud tilsluttede stik og støvdæksel i pilens retning.

⚫ Tilslut det forud tilsluttede stik D og den forud tilsluttede adapter D i pilens retning, og drej stikket med uret for at fastgøre det.

8.5 Forforbundet adapter - E (a)

⚫ Drej det forud tilsluttede plug anti med uret, og åbn det forud tilsluttede stik og støvdæksel i retning af pilen

⚫ Tilslut det forud tilsluttede stik e og den forud tilsluttede adapter E i pilens retning, og drej stikket med uret for at fastgøre det.

8.6 Forforbundet adapter -f

⚫ Indsæt SC -optisk fiberstikstik gennem de løse dele igen, og tilslut det derefter til adapteren;

⚫ Installer XL PRE -tilsluttet adapterkappe på adapter med plastnøgle;

⚫ Indsæt stikket på snapfjederen i kappen;

⚫ Kabelklemmen skal installeres, og linjen skal være tæt på stikket;

⚫ Skru læderkabelklemmen sædehætten på hylsteret med uret.

8.7 Forbundet adapter - G

9. Pakke
