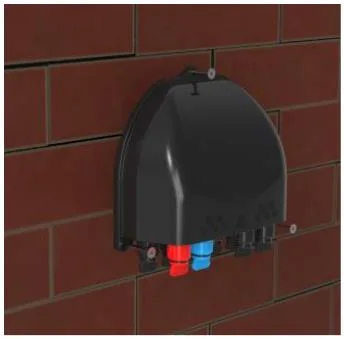

Forforbundne fiberoptiske kabeldistributionsboks GFS-8BY & -1

1. generelt

1.1 Beskrivelse

Forkobling af optisk distributionsboks som den mest avancerede FTTX-netværksfordelingsnode udstyr, giver hurtig og pålidelig forbindelse, god beskyttelse og styring til FTTX-netværket.

1.2 Standarder overholder

Den tilbudte produktion er designet, fremstillet og testet i henhold til standarderne som følger:

1.3 Applikationsmiljø

2. Karakteristika

1. Den nederste skal og øvre dæksel svejses ved hjælp af varmpladesvejsning, som ikke er aftagelig.

2. Materiale: pp.

3. fugtbeskyttet, vandtæt, støvsikker, anti-aldring.

4. beskyttelsesniveau op til IP68.

5. Interiøret er udstyret med 1x2 FBT -splitter+ 1x8 PLC Splitter eller 1x8 PLC Splitter.

6. Installationsmetode: Polmonteret, luftmonteret, vægmonteret.

7. Det kan være udstyret med drop kabelopbevaringsbakke til at imødekomme opbevaring af 30 meter 5 mm runde kabel.

3. specifikationer

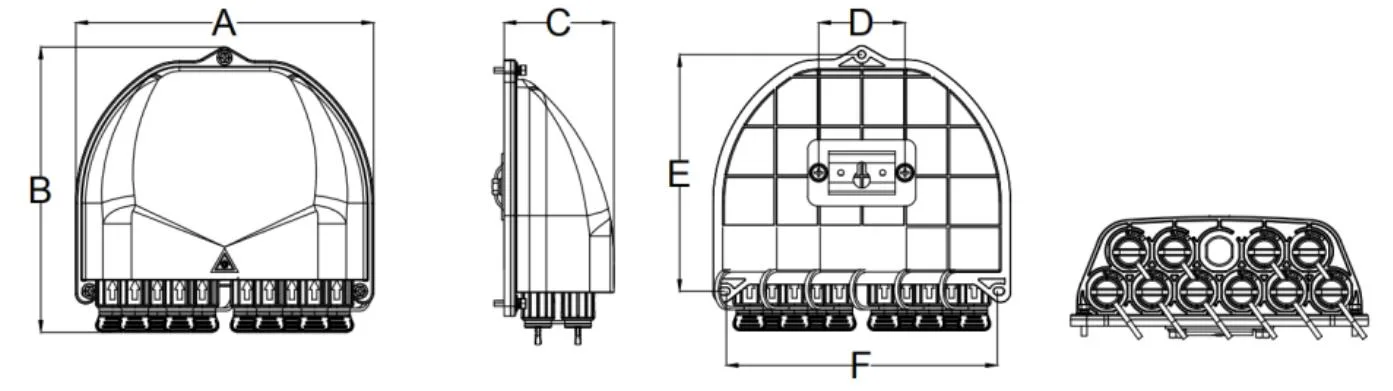

3.1 Mekaniske specifikationer

4. Konfiguration

Vigtigste optiske parametre

De optiske parametre, der er vist i tabellen ovenfor, er standardværdier og kan tilpasses i henhold til kravene.

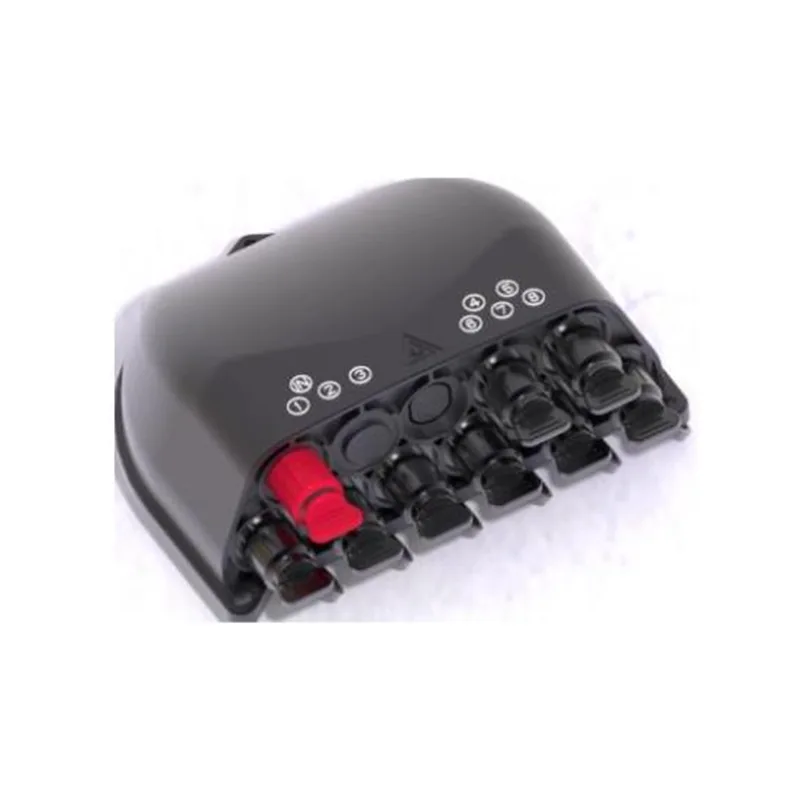

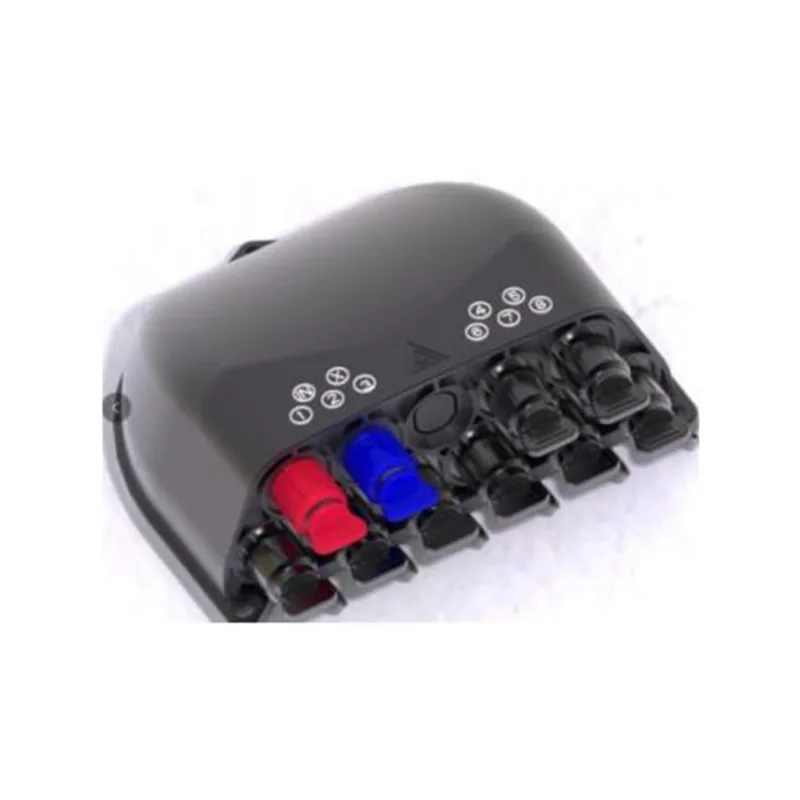

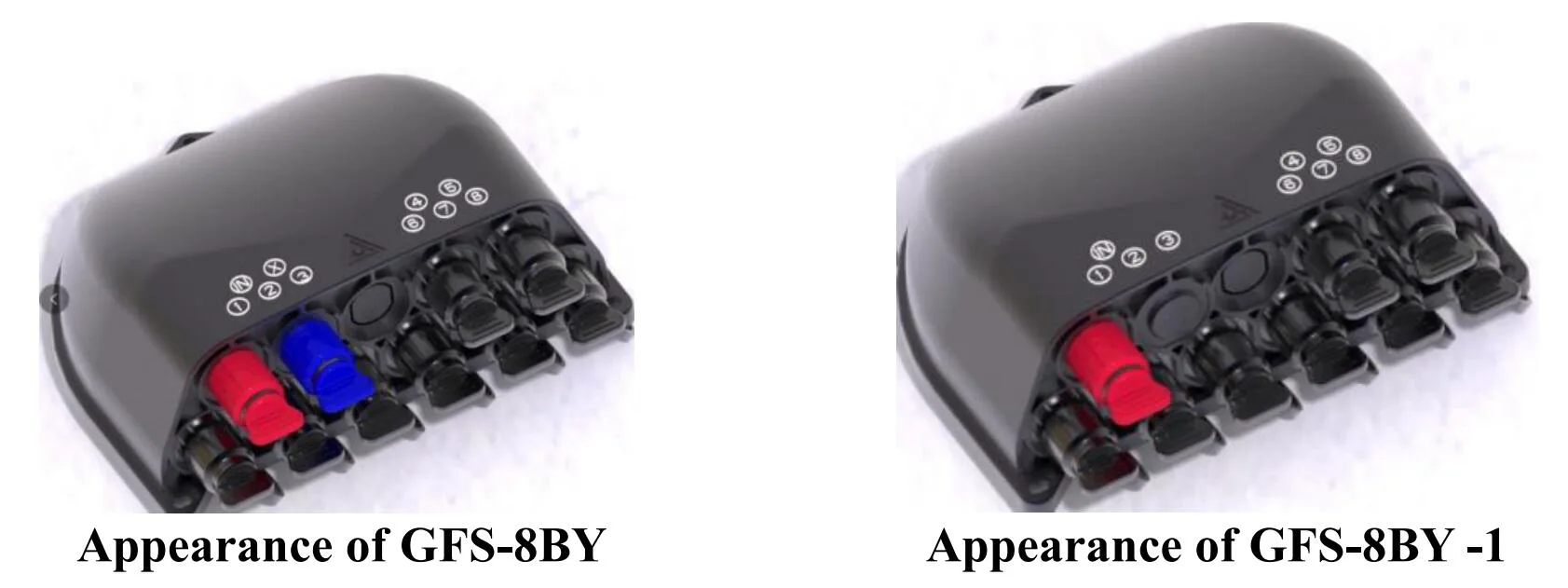

5. Produktbillede

5.1 Produktkabelveje:

PLC på toppen, FBT i bunden

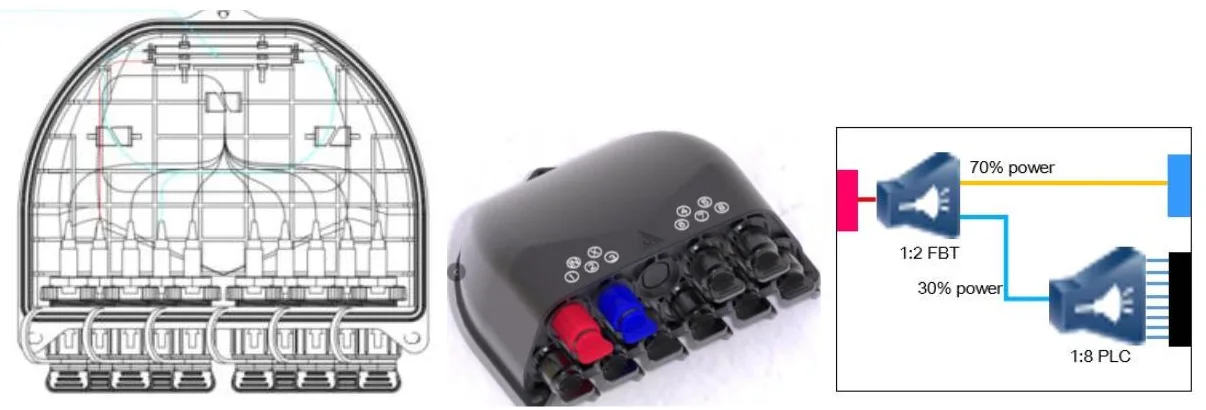

GFS-8BY (1 * 2 FBT + 1 * 8 PLC Splitter Cable Ways)

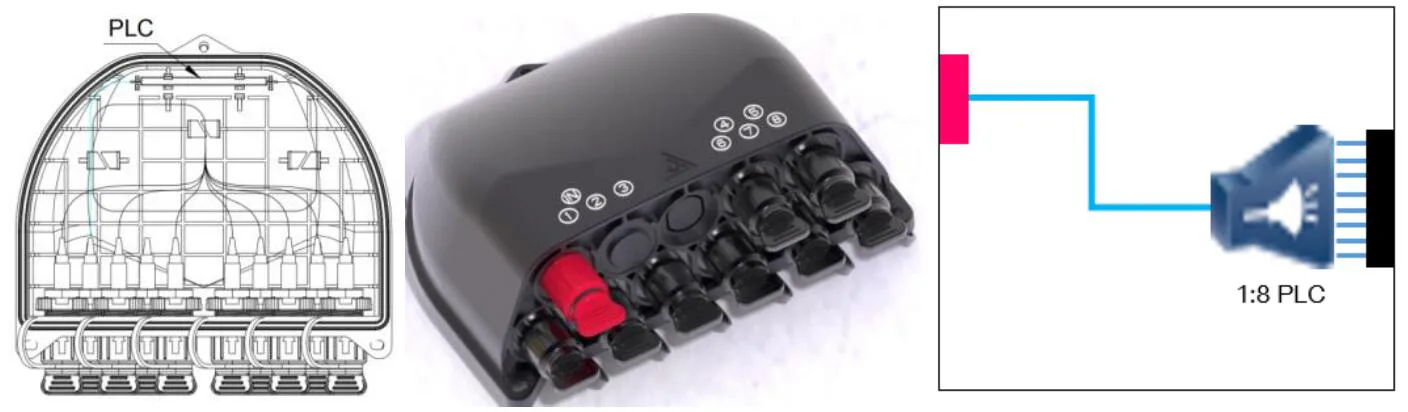

GFS-8BY-1 (1 * 8 PLC Splitter Cable Ways)

5.2 Konfiguration

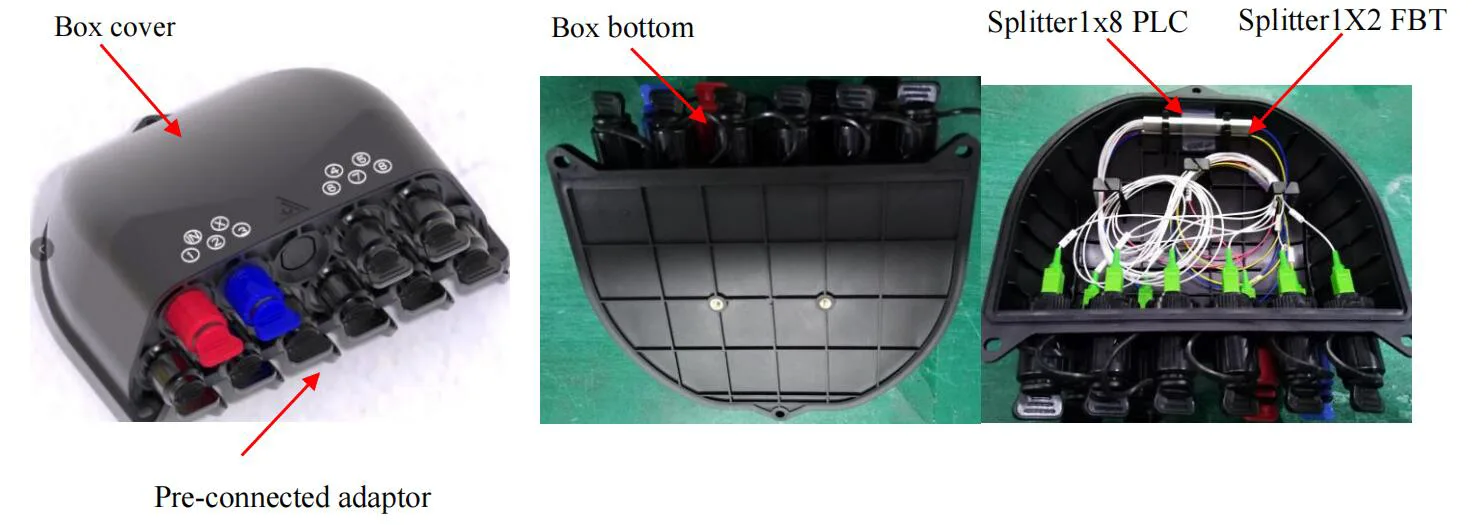

5.2.1 Hoveddele

5.2.2 Tilbehør

Ingen.	Delnavn	Referencebillede	Enhed	Mængde	Bemærkning
1	Brugersmanual	/	PCS	1	I
2	Splittertestrapport	/	PCS	1	I

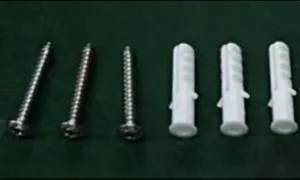

3	Vægmonteret sæt		sæt	1	Valgfri som kundens anmodning

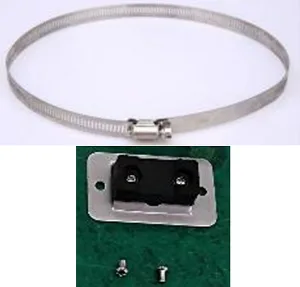

4	Polmonteret sæt		sæt	1	Valgfri som kundens anmodning

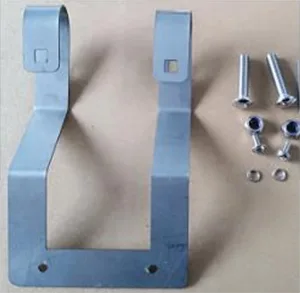

5	Luftmonteret sæt		sæt	1	Valgfri som kundens anmodning

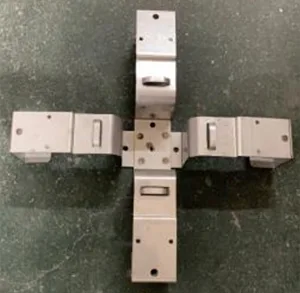

6	Slip kabel Opbevaringsbakke		sæt	1	Valgfri som kundens anmodning

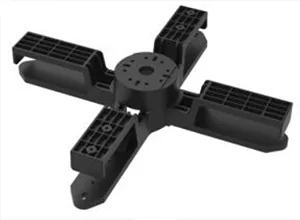

7	Slip kabel Opbevaringsbakke		sæt	1	Valgfri som kundens anmodning

6. Miljøegenskaber

Dette produkt er i overensstemmelse med ROHS -miljøbeskyttelsesdirektivet og indholdet af bly, cadmium, kviksølv, hexavalent krom, polybromeret biphenyl (PBB) (PBB) og polybromineret diphenylether (PBDE) overstiger ikke grænsen.

7. Installation

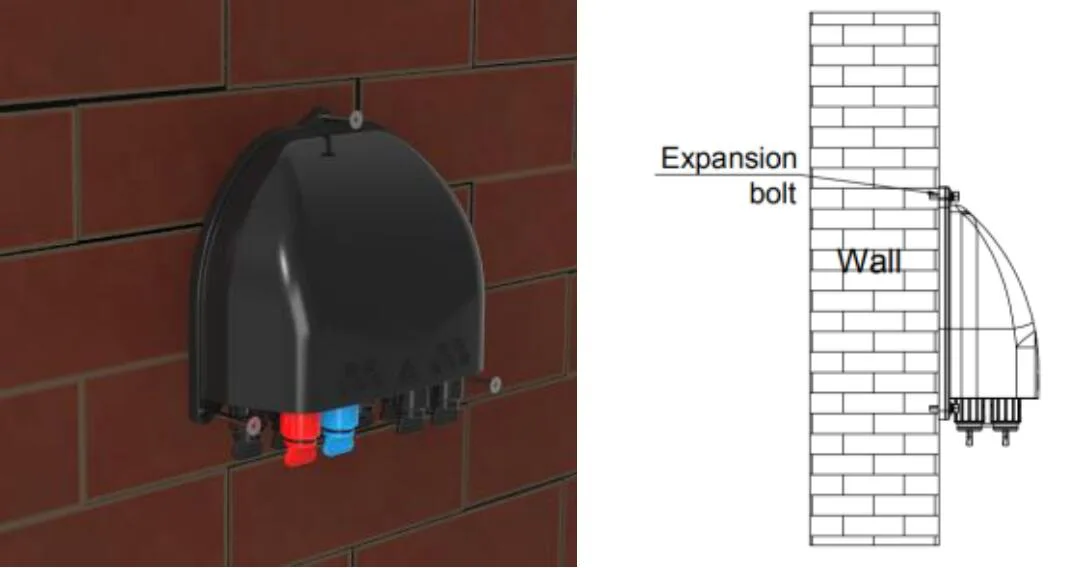

7.1. Vægmonteret installation

Bor 3 huller i væggen i henhold til dimensionen, placer udvidelsesstikket φ7,5*40, placer boksen for at matche hullerne og bruge skruer til at fastgøre.

Vægmonteret installation

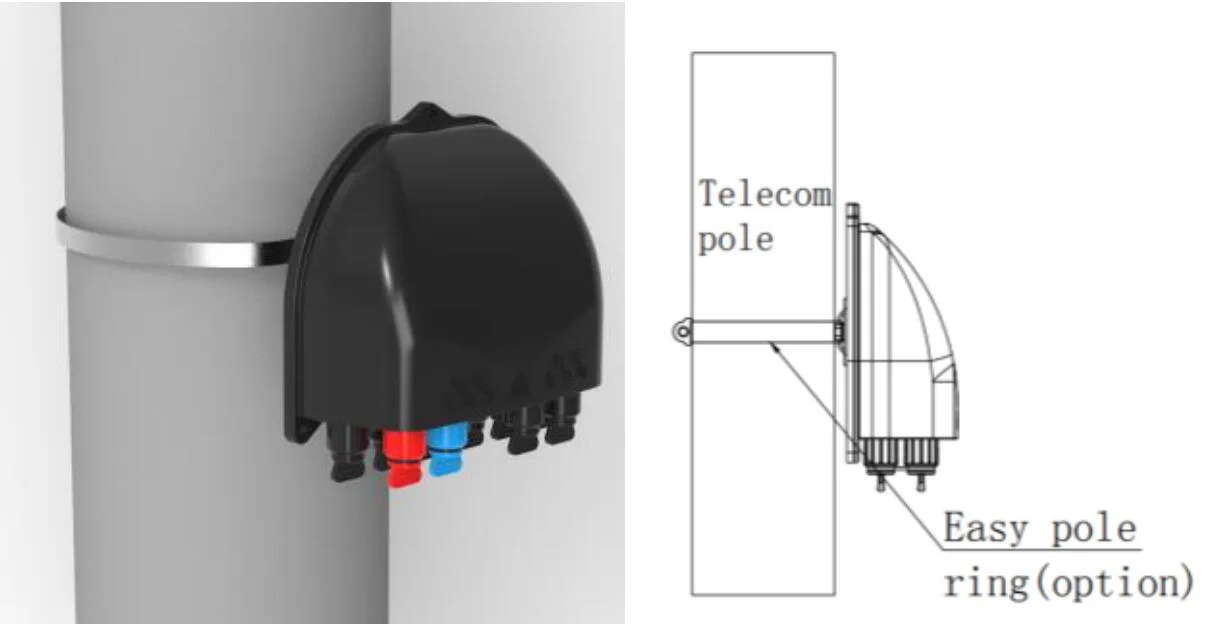

7.2. Polmonteret installation

Gå forbi bøjlarringen gennem bagpladen på bagpladen og fikser den på telekommunikationsstangen

Polmonteret installation

7.3. Vægmonteret installation (med drop kabelopbevaringsbakke)

Bor 4 huller i væggen i henhold til dimensionen af ​​drop kabelopbevaringsbakke monteringshul, placer udvidelsesstikket φ 8 * 40, placer boksen for at matche hullerne, og fastgør med skruerne.

Vægmonteret installation (med drop kabelopbevaringsbakke

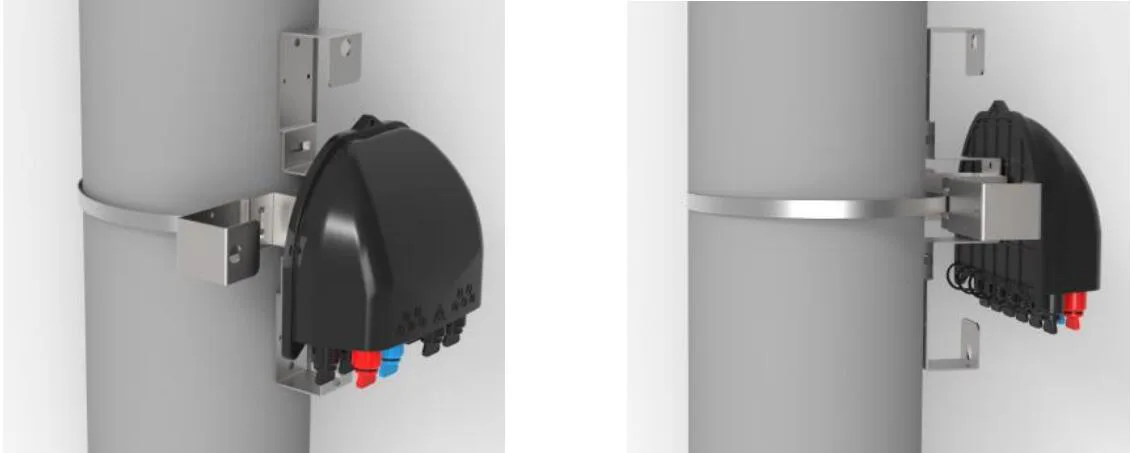

7.4. Polmonteret installation (med drop kabelopbevaringsbakke)

Før rustfrit stålbælte gennem spalten på drop kabelopbevaringsbakken, og fikser det på stangen med spænde.

Polmonteret installation (med drop kabelopbevaringsbakke)

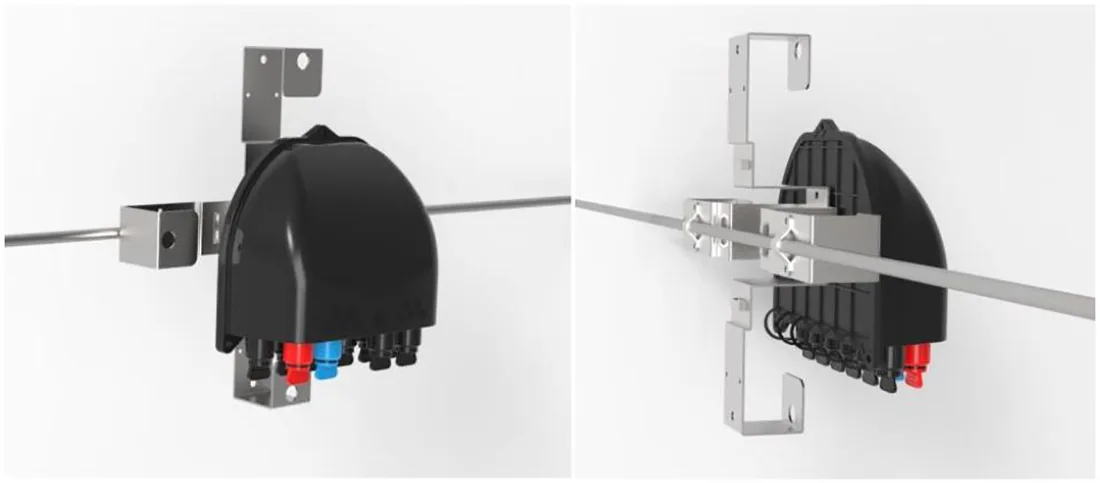

7.5. Luftmonteret installation (med drop kabelopbevaringsbakke)

Brug den lille metalplade til at fastgøre distributionsboksen til messenger.

Luftmonteret installation (med drop kabelopbevaringsbakke)

8. Stik

8.1 Forforbundet adapter - A （E）

⚫ Drej pilens del af fiberstikket mod uret, og tag støvhætten ud.

⚫ Arrow -delen af ​​fiberstikket er over, indsæt fiberstik i stikket og drej derefter pilen del med uret.

8.2 Forforbundet adapter - B （XL）

⚫ Indsæt SC -optisk fiberstikstik gennem de løse dele igen, og tilslut det derefter til adapteren;

⚫ Installer XL PRE -tilsluttet adapterkappe på adapter med plastnøgle;

⚫ Indsæt stikket på snapfjederen i kappen;

⚫ Kabelklemmen skal installeres, og linjen skal være tæt på stikket;

⚫ Skru sædehætten på læderkablet på kappen med uret

8.3 Forforbundet adapter - C

⚫ Skub glidende ring på det optiske fiber, der er præformet stik i retning af pilen for at fjerne støvhætten; Tryk på knappen for at tage støvhætten ud på adapteren i retning af pilen.

⚫ Juster kroppen af ​​det præformede stik med adapterens spænde, indtil den er fastgjort. Tilslut de to støvdæksler på samme måde.

⚫ Det installerede præfabrikerede stik skubber glidende ring for at frigive spændet og trækker derefter hovedkroppen bagud for at adskille den.

8.4 Forforbundet adapter - D

⚫ Drej det forud tilsluttede stik anti med uret, og åbn det forud tilsluttede stik og støvdæksel i pilens retning.

⚫ Tilslut det forud tilsluttede stik D og den forud tilsluttede adapter D i pilens retning, og drej stikket med uret for at fastgøre det.

8.5 Forforbundet adapter - E (a)

⚫ Drej det forud tilsluttede plug anti med uret, og åbn det forud tilsluttede stik og støvdæksel i retning af pilen

⚫ Tilslut det forud tilsluttede stik e og den forud tilsluttede adapter E i pilens retning, og drej stikket med uret for at fastgøre det.

8.6 Forforbundet adapter -f

⚫ Indsæt SC -optisk fiberstikstik gennem de løse dele igen, og tilslut det derefter til adapteren;

⚫ Installer XL PRE -tilsluttet adapterkappe på adapter med plastnøgle;

⚫ Indsæt stikket på snapfjederen i kappen;

⚫ Kabelklemmen skal installeres, og linjen skal være tæt på stikket;

⚫ Skru læderkabelklemmen sædehætten på hylsteret med uret.

9. Pakke
