Forforbundet fiberoptisk kabelfordelingsboks GFS-016-007C

1. generelt

1.1 Beskrivelse

Forkobling af optisk distributionsboks som den mest avancerede FTTX-netværksfordelingsnode udstyr, giver hurtig og pålidelig forbindelse, god beskyttelse og styring til FTTX netværk.

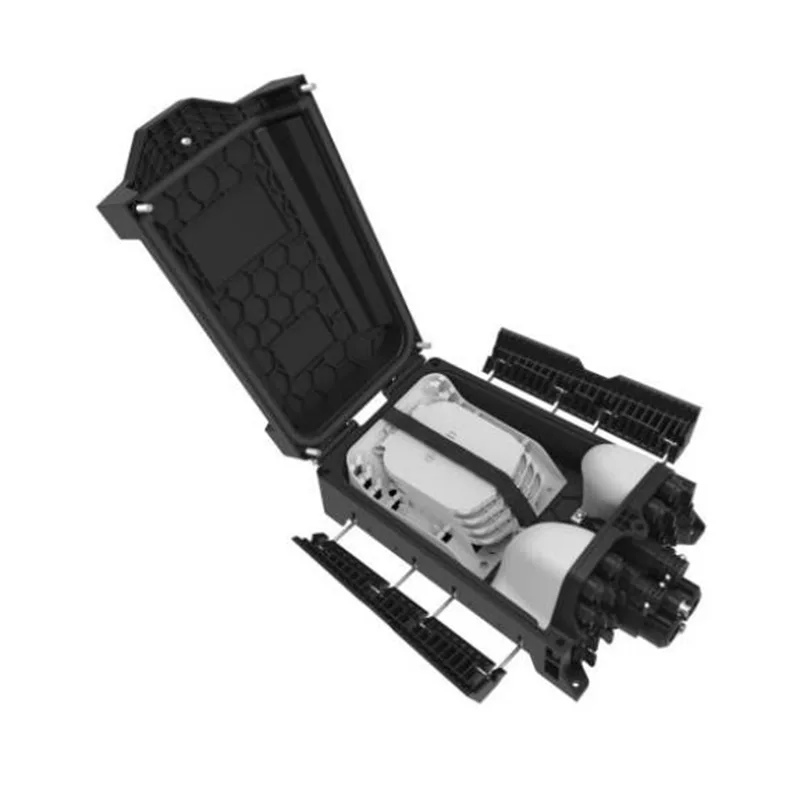

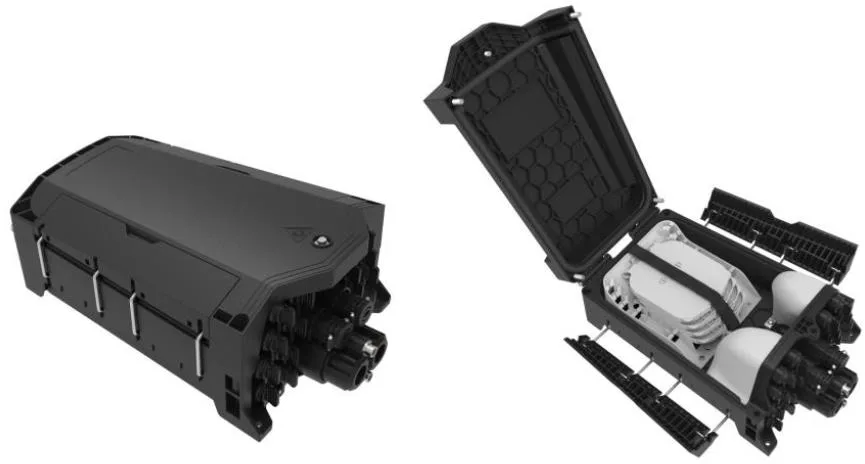

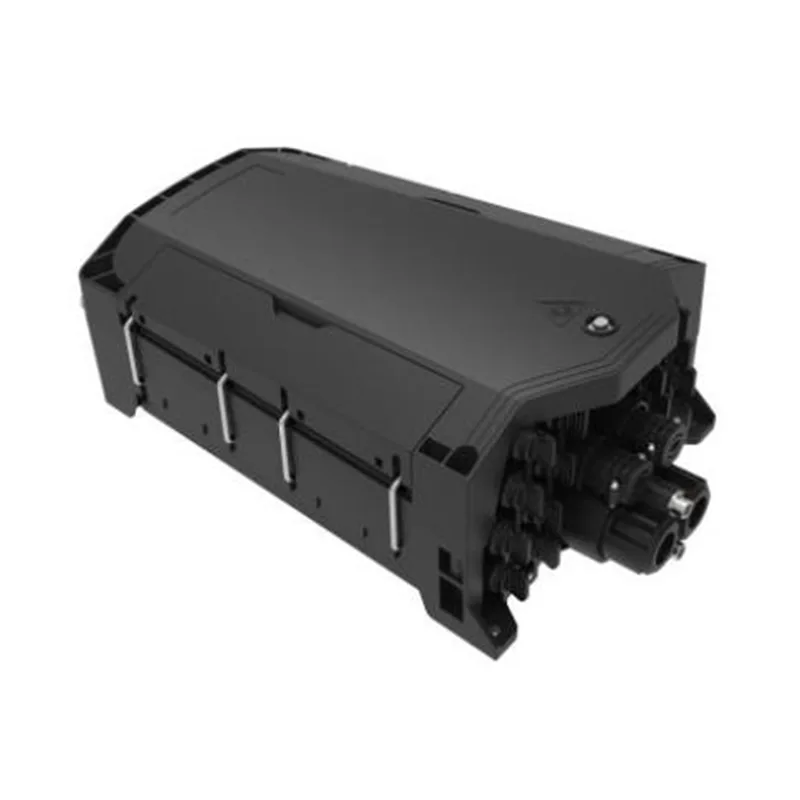

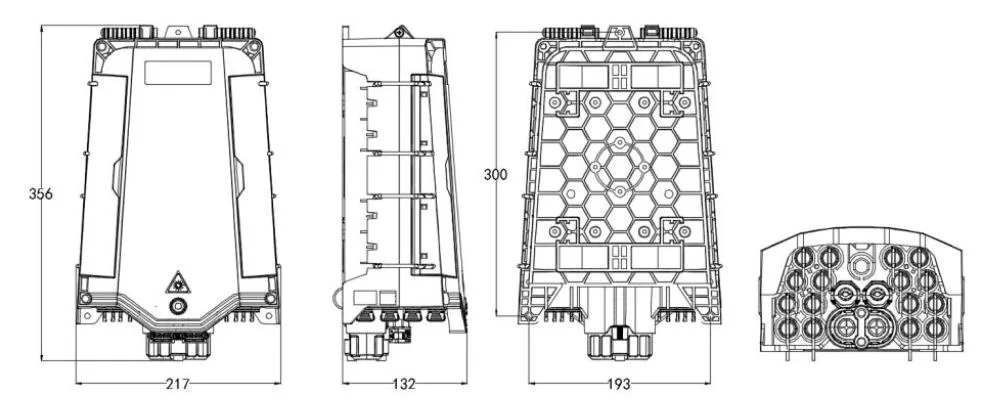

Udseende af GFS-016-007C

1.2 Standarder overholder

Den tilbudte produktion er designet, fremstillet og testet i henhold til standarderne som følger:

1.3 Applikationsmiljø

2. Karakteristika

1. Den nederste skal og øvre dæksel svejses ved hjælp af varmpladesvejsning, som ikke er aftagelig.

2. Materiale: PP+GF.

3. fugtbeskyttet, vandtæt, støvsikker, anti-aldring.

4. beskyttelsesniveau op til IP68.

5. 1 Oval optisk kabelindgang, 2 gren optiske kabelindgange og 16 forudforbundne adaptere.

6. Forskellige typer af splejsningsbakker er tilgængelige.

7. Installationsmetode: Polmonteret, luftmonteret, vægmonteret.

3. specifikationer

3.1 Mekaniske specifikationer

4. Konfiguration

4.1 Hovedoptiske parametre

De optiske parametre, der er vist i tabellen ovenfor, er standardværdier og kan tilpasses i henhold til kravene.

5. Produktbillede

5.1 Produktkabelveje:

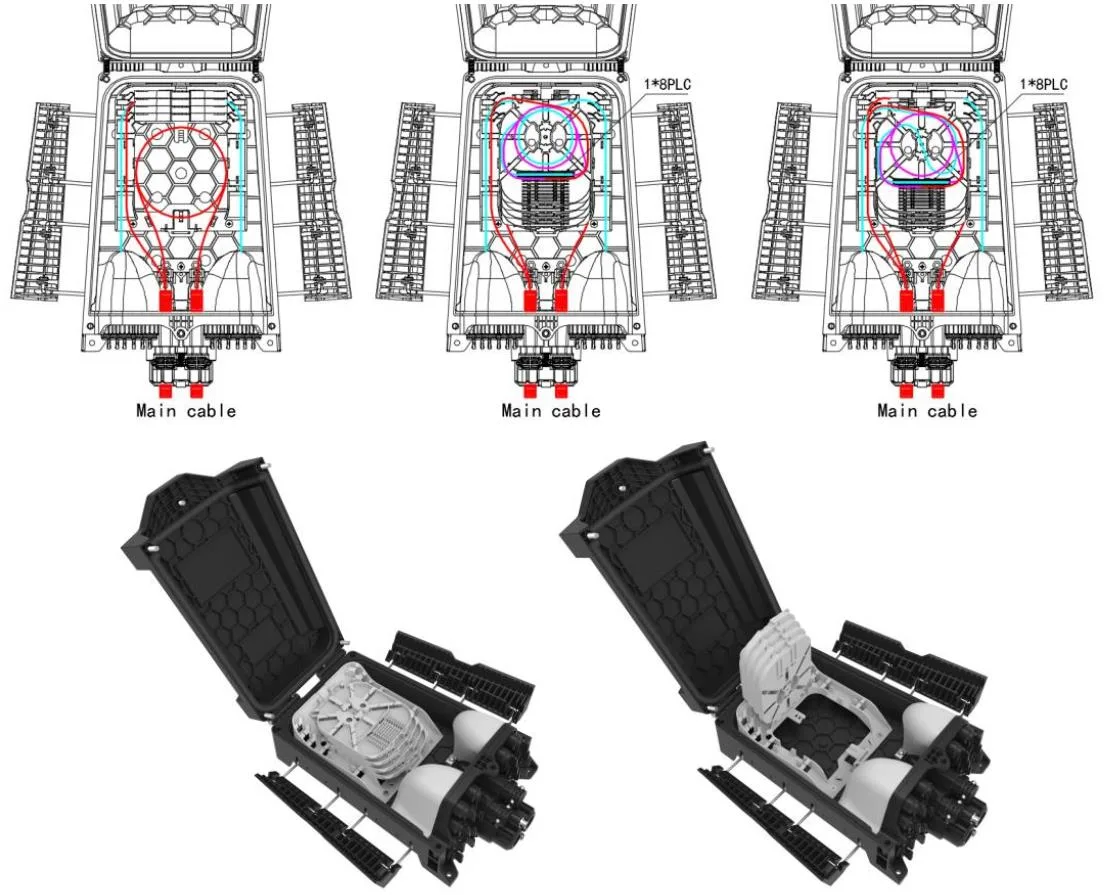

GFS-016-007C Routing Diagram

5.2 Splejserbakke

Punkt	Splejsning af bakke a	Splejserbakke b	Splejsning af bakke c
Dimensioner (h*w*d, mm)	121 * 101 * 4	125*101*8	125*101*8
Nettovægt (kg)	0.017	0.026	0.026
Billede
Farve	Pantone 428C	Pantone 428C	Pantone 428C
Materiale	PC+ABS/ABS	PC+ABS/ABS	PC+ABS/ABS
Splejsningskapacitet af en bakke (kerner)	12  (1 lag varmekrympelig beskyttende ærme)	16  (2 lag af varmekrympelig beskyttelsesbillede)	2 (2 lag af varmekrympelig beskyttelsesbillede)
Splitterkapacitet på atray (PCS)	/	1  (PLC 1x2, 1x4, 1x8, 0,9 mm fiber, 60x7x4mm)	2 (PLC 1x2, 1x4, 1x8, 0,9 mm fiber, 60x7x4mm), 1 (PLC 1X16, 0,9 mm fiber, 60x12x4mm), 1  (1*2 FBT, 0,9 mm fiber, Ø3*60 mm)
Maksimum (PCS)	8	4	4
Standard (PCS)	/	4	/

Note:

1. Ovenstående bakker kan blandes efter krav.

2. Konfigurationsregler: 2a = 1b = 1c De typer fiberskiver stiger kontinuerligt

5.3 Tilbehør

Ingen.	Delnavn	Referencebillede	Enhed	Mængde	Bemærkning
1	Brugersmanual	/	PCS	1	I
2	Splittertestrapport	/	PCS	1	I

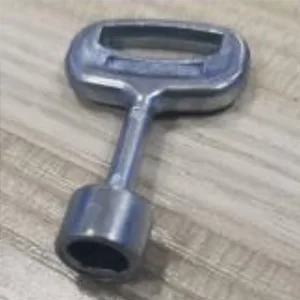

3	Nøgle		PCS	1	“D” type

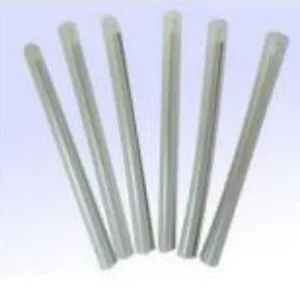

4	Varmehuskelig beskyttelsesmuffe		PCS	16	L = 45 mm, valgfri som kundens anmodning

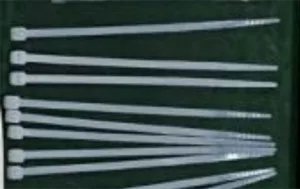

5	Nylon kabelbind		PCS	10	3x100mm

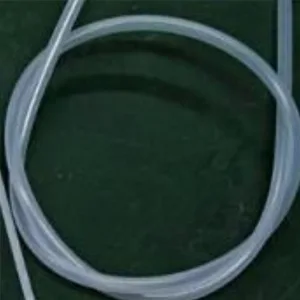

6	BARE FIBER BESKYTTELSE RUBE		PCS	1	OD5mm x 50cm

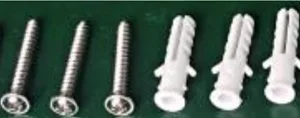

7	Vægmonteret sæt		sæt	1	Valgfri som kundens anmodning. (Udvidet plastikstik φ8x40mm, Phillips selvtappende skruer m5x40mm.)

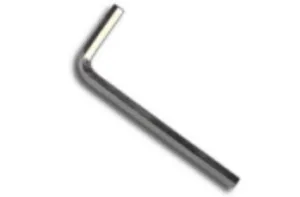

8	M6 Allen Key		PCS	1	M6

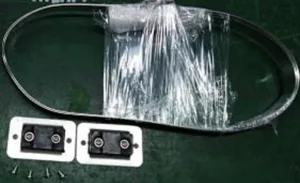

9	Polmonteret sæt		sæt	1	Valgfri som kundens anmodning

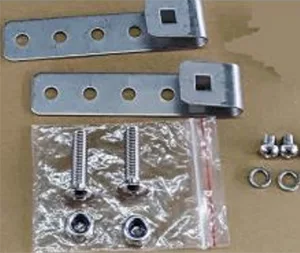

10	Luftmonteret sæt		sæt	1	Valgfri som kundens anmodning

6. Miljøegenskaber

Dette produkt er i overensstemmelse med ROHS -miljøbeskyttelsesdirektivet og indholdet af bly, cadmium, kviksølv, hexavalent krom, polybromeret biphenyl (PBB) (PBB) og polybromineret diphenylether (PBDE) overstiger ikke grænsen.

7. Installation

7.1. Vægmonteret installation

Bor 3 huller i væggen i henhold til dimensionen i tabel 3.1, placer udvidelsesstikket7,5*40, placer boksen for at matche hullerne og bruge skruer til at fastgøre.

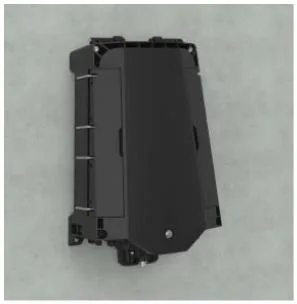

Vægmonteret installation

7.2. Polmonteret installation

Gå forbi bøjlarringen gennem bagpladen på bagpladen og fikser den på telekommunikationsstangen

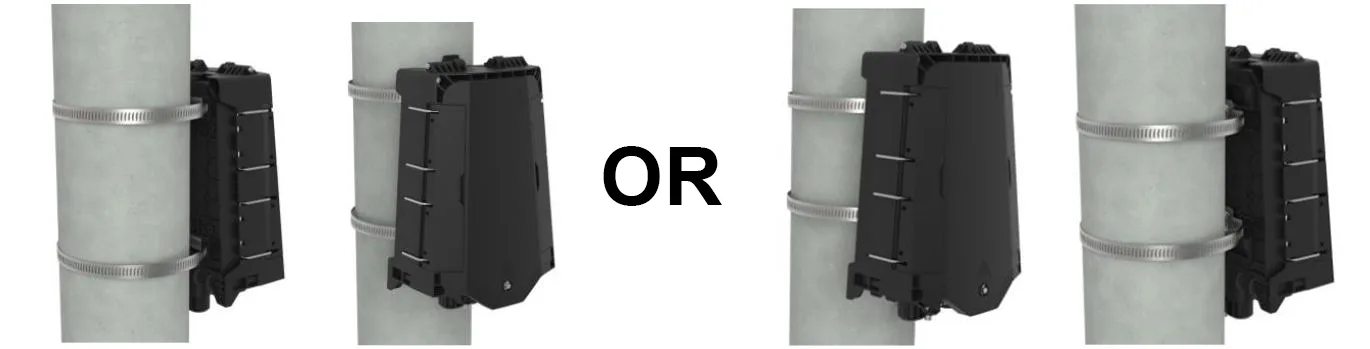

Polmonteret installation

7.3 Vægmonteret installation (med drop kabelopbevaringsbakke)

Bind de to, der er installeret på chassiset på det overhead, der er hængt på ledningen, og bolt derefter, forhindrer, at sagen falder af.

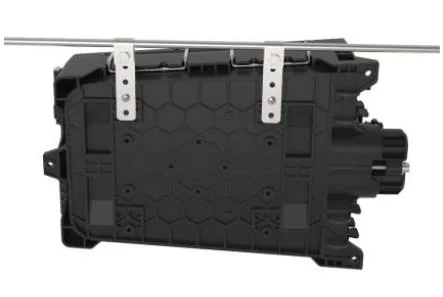

Overheadstrukturen

8. Stik

8.1 Forforbundet adapter - A （E）

⚫ Drej pilens del af fiberstikket mod uret, og tag støvhætten ud.

⚫ Arrow -delen af ​​fiberstikket er over, indsæt fiberstik i stikket og drej derefter pilen del med uret.

8.2 Forforbundet adapter - B （XL）

⚫ Indsæt SC -optisk fiberstikstik gennem de løse dele igen, og tilslut det derefter til adapteren;

⚫ Installer XL PRE -tilsluttet adapterkappe på adapter med plastnøgle;

⚫ Indsæt stikket på snapfjederen i kappen;

⚫ Kabelklemmen skal installeres, og linjen skal være tæt på stikket;

⚫ Skru sædehætten på læderkablet på kappen med uret

8.3 Forforbundet adapter - C

⚫ Skub glidende ring på det optiske fiber, der er præformet stik i retning af pilen for at fjerne støvhætten; Tryk på knappen for at tage støvhætten ud på adapteren i retning af pilen.

⚫ Juster kroppen af ​​det præformede stik med adapterens spænde, indtil den er fastgjort. Tilslut de to støvdæksler på samme måde.

⚫ Det installerede præfabrikerede stik skubber glidende ring for at frigive spændet og trækker derefter hovedkroppen bagud for at adskille den.

8.4 Forforbundet adapter - D

⚫ Drej det forud tilsluttede stik anti med uret, og åbn det forud tilsluttede stik og støvdæksel i pilens retning.

⚫ Tilslut det forud tilsluttede stik D og den forud tilsluttede adapter D i pilens retning, og drej stikket med uret for at fastgøre det.

8.5 Forforbundet adapter - E (a)

⚫ Drej det forud tilsluttede plug anti med uret, og åbn det forud tilsluttede stik og støvdæksel i retning af pilen

⚫ Tilslut det forud tilsluttede stik e og den forud tilsluttede adapter E i pilens retning, og drej stikket med uret for at fastgøre det.

8.6 Forforbundet adapter -f

⚫ Indsæt SC -optisk fiberstikstik gennem de løse dele igen, og tilslut det derefter til adapteren;

⚫ Installer XL PRE -tilsluttet adapterkappe på adapter med plastnøgle;

⚫ Indsæt stikket på snapfjederen i kappen;

⚫ Kabelklemmen skal installeres, og linjen skal være tæt på stikket;

⚫ Skru læderkabelklemmen sædehætten på hylsteret med uret.

8.7 Forbundet adapter - G

9. Pakke

1 pc i en boblepose, 480*400 mm;

1 pc i en lille karton, 365*225*145 mm, bruttovægt er 2,1 kg;

8 stk. I en stor bølgepap, 470*385*615 mm, er bruttovægt 18 kg.
