Forforbundet fiberoptisk kabelfordelingsboks GFS-008-030C

1. generelt

1.1 Beskrivelse

Forkobling af optisk distributionsboks som den mest avancerede FTTX-netværksfordelingsnode udstyr, giver hurtig og pålidelig forbindelse, god beskyttelse og styring til FTTX-netværket.

GFS-008-030C

1.2 Standarder overholder

Den tilbudte produktion er designet, fremstillet og testet i henhold til standarderne som følger:

1.3 Applikationsmiljø

2. Karakteristika

1. Den nederste skal og øvre dæksel svejses ved hjælp af varmpladesvejsning, som ikke er aftagelig.

2. Materiale: PP+GF.

3. fugtbeskyttet, vandtæt, støvsikker, anti-aldring.

4. beskyttelsesniveau op til IP68.

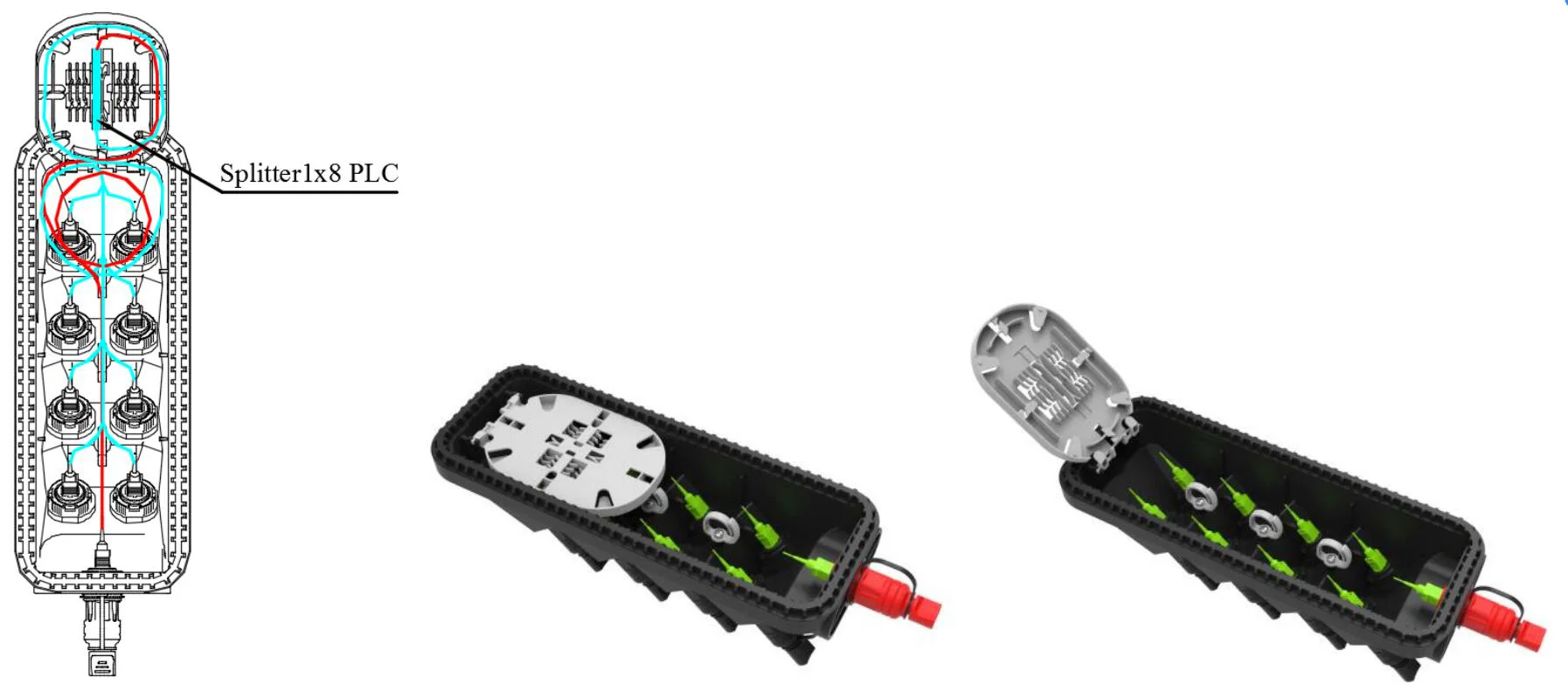

5. Interiøret er udstyret med 1x8 PLC Splitter.

6. Installationsmetode: Polmonteret, luftmonteret, vægmonteret.

3. specifikationer

3.1 Mekaniske specifikationer

4. Konfiguration

Vigtigste optiske parametre

De optiske parametre, der er vist i tabellen ovenfor, er standardværdier og kan tilpasses i henhold til kravene.

5. Produktbillede

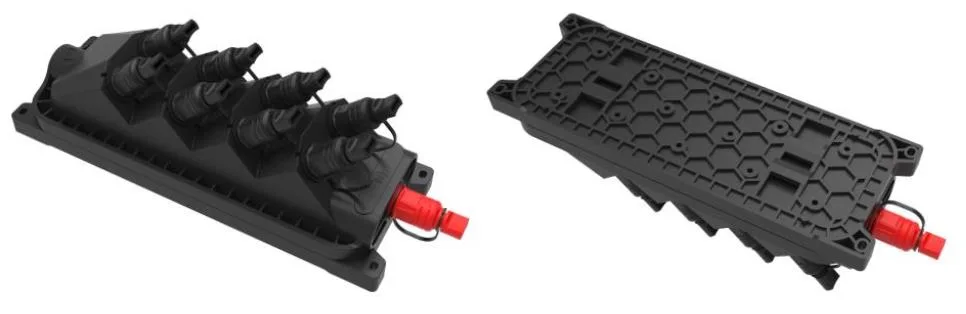

5.1 Produktkabelveje:

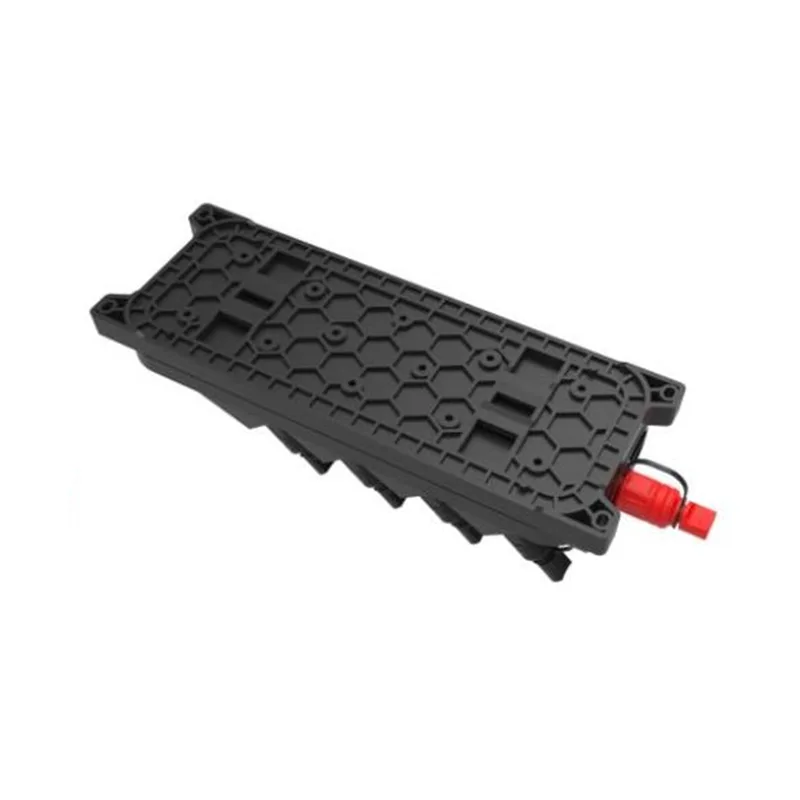

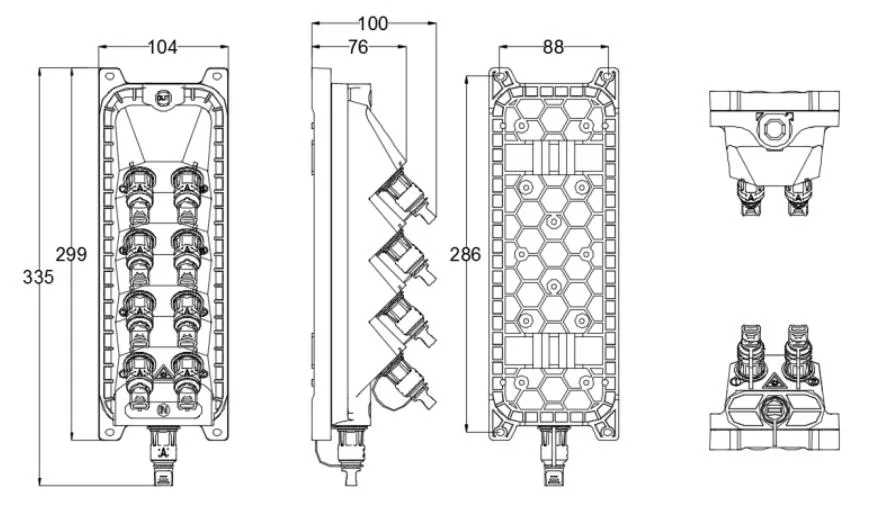

GFS-008-030C produktbillede

6. Miljøegenskaber

Dette produkt er i overensstemmelse med ROHS -miljøbeskyttelsesdirektivet og indholdet af bly, cadmium, kviksølv, hexavalent krom, polybromeret biphenyl (PBB) (PBB) og polybromineret diphenylether (PBDE) overstiger ikke grænsen.

7. Installation

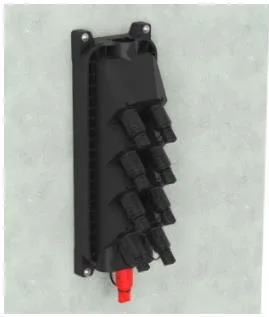

7.1. Vægmonteret installation

Bor 4 huller i væggen baseret på størrelsen i tabel 1, placer udvidelsesbolten φ8*40, placer kassen for at matche hullerne og bruge bolt til at fastgøre.

Vægmonteret installation

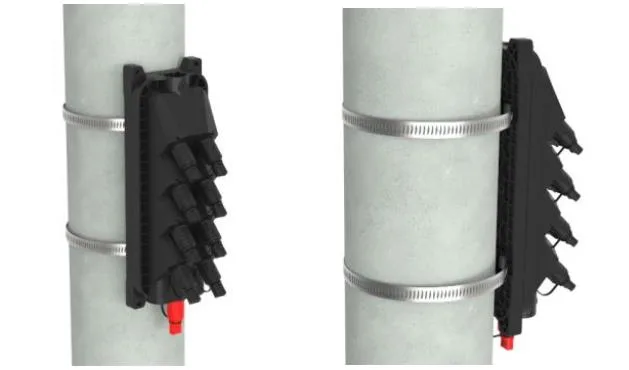

7.2. Polmonteret installation

Fix 1 sæt af polringen til telekommunikationsstangen

Polmonteret installation

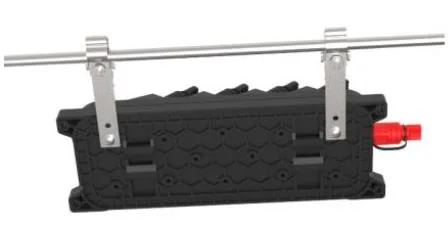

7.3. Overheadstrukturen

Bind de to, der er installeret på chassiset på det overhead, der er hængt på ledningen, og bolt derefter, forhindrer, at sagen falder af.

Overheadstrukturen

8. Stik

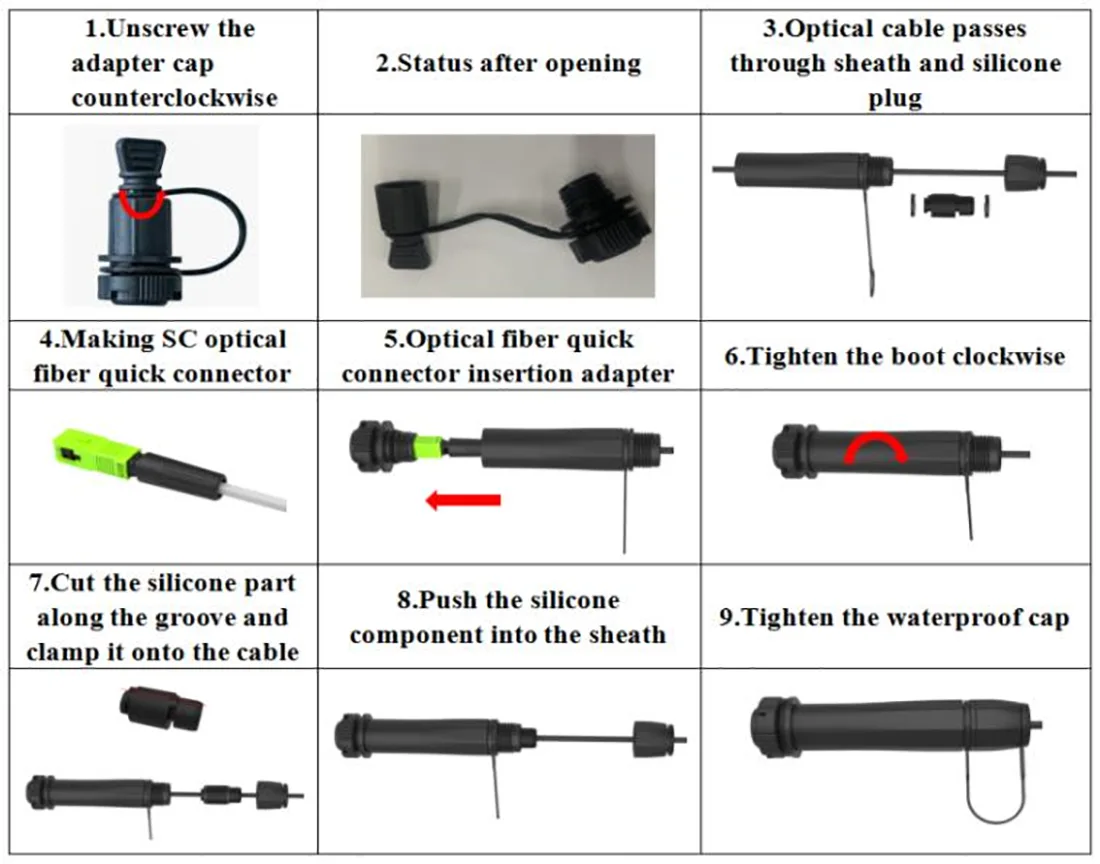

8.1 Forforbundet adapter - A （E）

⚫ Drej pilens del af fiberstikket mod uret, og tag støvhætten ud.

⚫ Arrow -delen af ​​fiberstikket er over, indsæt fiberstik i stikket og drej derefter pilen del med uret.

8.2 Forforbundet adapter - B （XL）

⚫ Indsæt SC -optisk fiberstikstik gennem de løse dele igen, og tilslut det derefter til adapteren;

⚫ Installer XL PRE -tilsluttet adapterkappe på adapter med plastnøgle;

⚫ Indsæt stikket på snapfjederen i kappen;

⚫ Kabelklemmen skal installeres, og linjen skal være tæt på stikket;

⚫ Skru sædehætten på læderkablet på kappen med uret

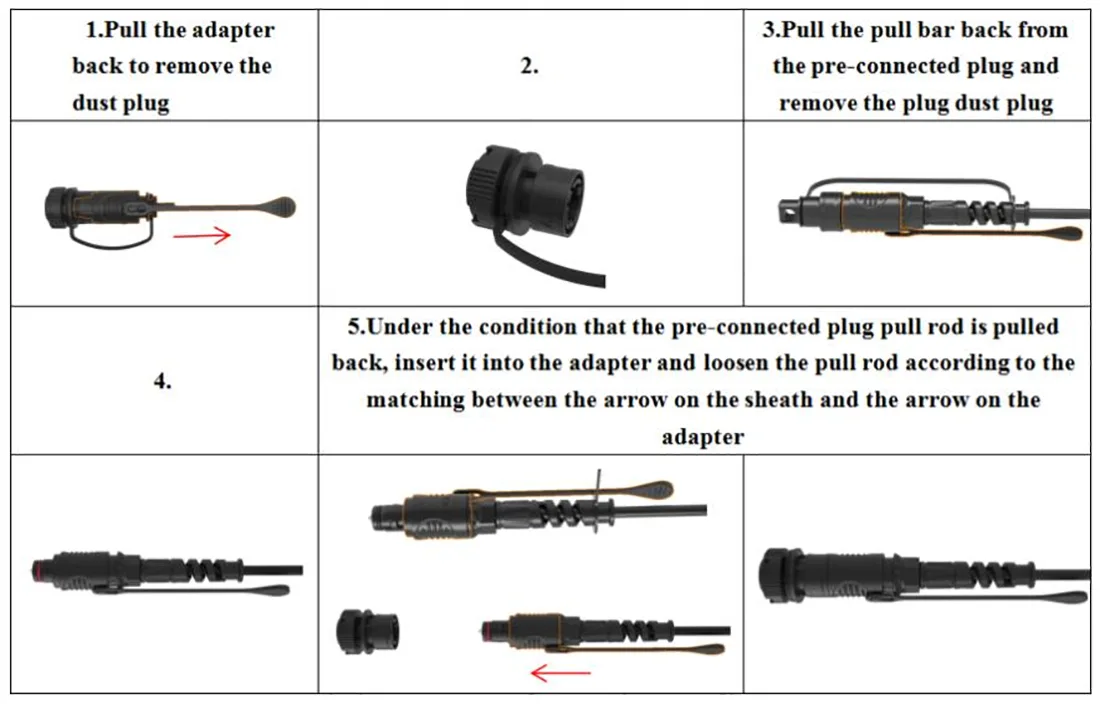

8.3 Forforbundet adapter - C

⚫ Skub glidende ring på det optiske fiber, der er præformet stik i retning af pilen for at fjerne støvhætten; Tryk på knappen for at tage støvhætten ud på adapteren i retning af pilen.

⚫ Juster kroppen af ​​det præformede stik med adapterens spænde, indtil den er fastgjort. Tilslut de to støvdæksler på samme måde.

⚫ Det installerede præfabrikerede stik skubber glidende ring for at frigive spændet og trækker derefter hovedkroppen bagud for at adskille den.

8.4 Forforbundet adapter - D

⚫ Drej det forud tilsluttede stik anti med uret, og åbn det forud tilsluttede stik og støvdæksel i pilens retning.

⚫ Tilslut det forud tilsluttede stik D og den forud tilsluttede adapter D i pilens retning, og drej stikket med uret for at fastgøre det.

8.5 Forforbundet adapter - E (a)

⚫ Drej det forud tilsluttede plug anti med uret, og åbn det forud tilsluttede stik og støvdæksel i retning af pilen

⚫ Tilslut det forud tilsluttede stik e og den forud tilsluttede adapter E i pilens retning, og drej stikket med uret for at fastgøre det.

8.6 Forforbundet adapter -f

⚫ Indsæt SC -optisk fiberstikstik gennem de løse dele igen, og tilslut det derefter til adapteren;

⚫ Installer XL PRE -tilsluttet adapterkappe på adapter med plastnøgle;

⚫ Indsæt stikket på snapfjederen i kappen;

⚫ Kabelklemmen skal installeres, og linjen skal være tæt på stikket;

⚫ Skru læderkabelklemmen sædehætten på hylsteret med uret.

8.7 Forbundet adapter - G

8.8 Forforbundet adapter-H-1

8.9 Forkoblet adapter-J-1

9. Pakke
