Fiberoptisk kabeladgangsterminalpanel GFS-1F

1. generelt

1.1 Beskrivelse

Udstyret bruges som et termineringspunkt for drop -kablet til at oprette forbindelse til ONU Intern af lejlighed i FTTX -kommunikationsnetværkssystem. Fiberplejsen kan udføres i denne boks, og i mellemtiden giver den solid beskyttelse og styring for FTTX -netværksbygningen.

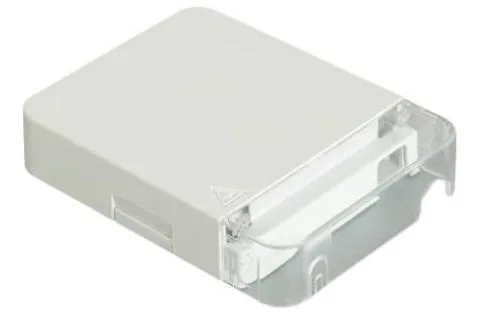

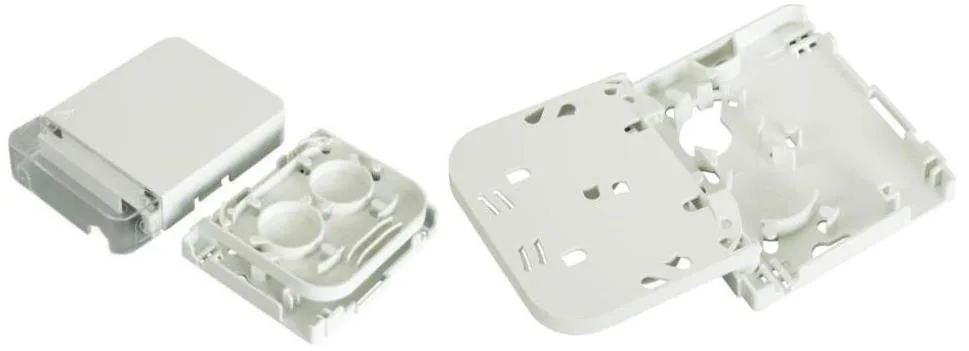

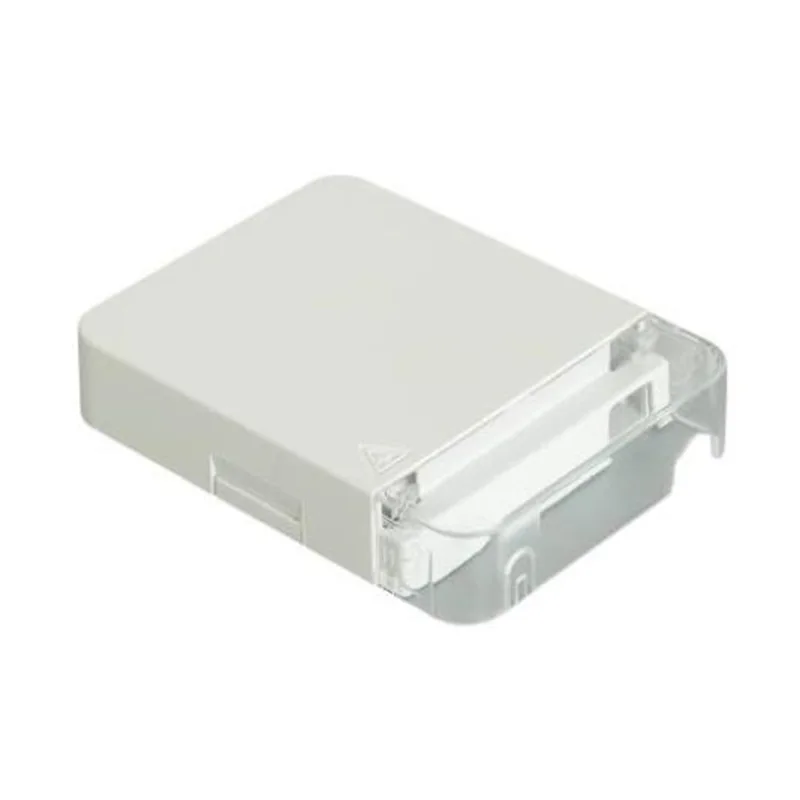

Udseende af GFS-1F

1.2 Standarder overholder

Den tilbudte produktion er designet, fremstillet og testet i henhold til standarderne som følger:

1.3 Applikationsmiljø

2. Karakteristika

1. brugt til familiearbejdsområde, fuldfører den enkelte eller dobbelte kernefibers adgang og output, kan fuldt ud opfylde kravene til fiberens bøjningsradius og beskytte den optiske fiberadgang for at give sikkerhedsbeskyttelse for kernen.

2. let installation, praktisk drift og vedligeholdelse.

3. i henhold til kundens krav kan udskrives logo.

4. Lavet af ABS+PC høj kvalitet teknisk plastmateriale med fremragende intensitet.

5. Du kan installere en SC -adapter.

3. specifikationer

3.1 Mekaniske specifikationer

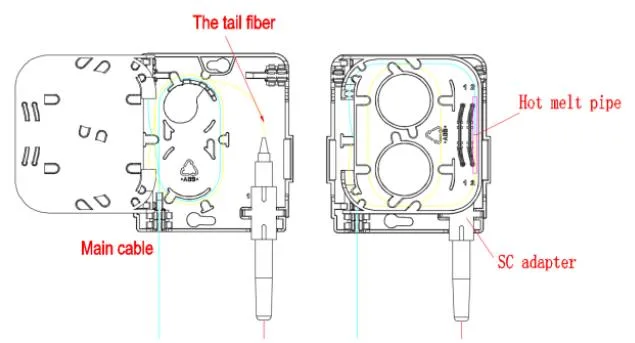

GFS-1F Routing Map

3.2 Optiske specifikationer

3.3. Vægmonteret installation

Bor 2 huller i væggen i henhold til dimensionen i tabel 2, placer udvidelsesstikket φ6*30, placer boksen for at matche hullerne og bruge skruer til at fastgøre.

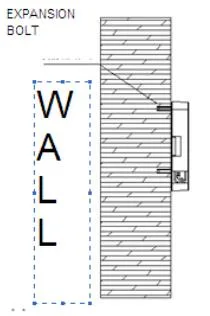

Pic.5 vægmonteret installation

4. Konfiguration

4.1 Tilbehørssektion

5.Package

Standard dobbeltblandingskarton, 520*360*390mm, 200 i karton, ca. 19,5 kg.
