Alt dielektrisk selvbærende ADSS antenne fiberoptisk kabel

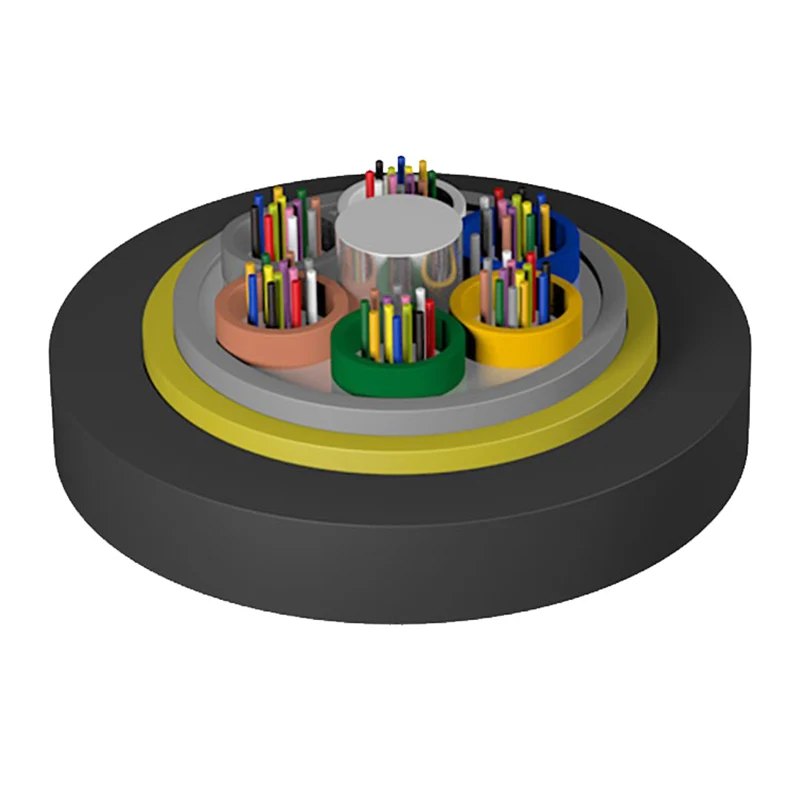

Alle dielektriske selvbærende ADSS-antennefiberoptiske kabler vedtager løst rørlags strandingsstruktur, og 250μm optisk fiber er beklædt i løst rør lavet af højmodulmateriale, og det løse rør er fyldt med vandtæt forbindelse. Det løse rør (og påfyldningsrebet) snoes rundt om den ikke-metalliske centerforstærkningskerne (FRP) for at danne en kompakt kabelkerne, og mellemrummet i kabelkernen er fyldt med vandblokerende fedt. Kabelkernen er ekstruderet med en indvendig polyethylen (PE) kappe, derefter dækket med aramid til forstærkning og til sidst ekstruderet med en polyethylen (PE) ydre kappe eller en elektrisk sporing (AT) ydre kappe.

Send forespørgsel

Produkt beskrivelse

Engineering Excellence og Manufacturing Foundation

Produktionen afAlt dielektrisk selvbærende ADSS antenne fiberoptisk kabeler centreret om håndværkets ånd. Vores gruppe driver fire specialiserede faciliteter – der dækker indendørs/udendørs kabler, ODN-komponenter og netværksudstyr – hvilket sikrer, at hver komponent opfylder strenge internationale standarder.

Certificeret kvalitet: Vores fremstillingsprocesser har successivt opnået ISO9001- og ISO45001-certificeringer.
Global anerkendelse: Orientalfiber-produkter bruges i vid udstrækning af teleoperatører og radio-/tv-industrier globalt, hvilket beviser deres pålidelighed i storstilede ingeniørprojekter.

Teknisk kernestruktur

DeAlt dielektrisk selvbærende ADSS antenne fiberoptisk kabelanvender en sofistikeret løst rørlags strandingsstruktur. Dette design sikrer, at de 250 μm optiske fibre er beskyttet i højmodulrør fyldt med en specialiseret vandtæt forbindelse.

Styrkeelement: En ikke-metallisk FRP (Fiber Reinforced Plastic) centerkerne forhindrer elektromagnetisk induktion.
Vandblokering: Kabelkernen er fyldt med vandblokerende fedt for at forhindre indtrængning af fugt.
Forstærkning: Højstyrke aramidgarn anvendes for at give den nødvendige spænding til luftinstallationer med lang spændvidde.
Ydre beskyttelse: Afhængigt af det elektriske felts intensitet leverer vi enten en polyethylen (PE) eller en anti-tracking (AT) ydre kappe.

Indkøbsperspektiv: Løsning af forbindelsesudfordringer

1. Live-Line installation og effektivitet

Et stort smertepunkt for netværksinstallation er omkostningerne ved strømafbrydelser. DeAlt dielektrisk selvbærende ADSS antenne fiberoptisk kabelfraOrientalfiberkan installeres uden at afbryde strømmen, hvilket væsentligt reducerer driftsnedetid og arbejdsomkostninger for forsyningsselskaber.

2. Miljømæssig modstandsdygtighed og mekanisk styrke

Med en maksimal spændvidde på over 1000m er dette kabel designet til at modstå tunge isbelastninger og høje vindhastigheder. Dens lette konstruktion reducerer den mekaniske belastning på eksisterende tårne og understøtninger, hvilket sikrer, at den strukturelle integritet af kraftledningen forbliver intakt.

3. Højspændingskompatibilitet og lang levetid

DeAlt dielektrisk selvbærende ADSS antenne fiberoptisk kabeler specielt udviklet til højspændingsmiljøer. For 110kV- og 220kV-ledninger forhindrer brugen af vores AT (Anti-tracking)-kappe elektrisk erosion, hvilket understøtter en designlevetid på over 30 år.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Tekniske parametre

Ref. Udvendig diameter (mm)	Ref. Vægt (kg/km)		Rec. Dagligt Max. Arbejdsspænding (kN)	Maks. tilladt arbejdsspænding (kN)	Brydestyrke (kN)	Styrke medlem CSA (mm2)	Elasticitetsmodul (kN/mm2)	Varmeudvidelseskoefficient ×10-6/K	Egnet spændvidde (NESC Standard, m)
Ref. Udvendig diameter (mm)	PE kappe	AT Skede	Rec. Dagligt Max. Arbejdsspænding (kN)	Maks. tilladt arbejdsspænding (kN)	Brydestyrke (kN)	Styrke medlem CSA (mm2)	Elasticitetsmodul (kN/mm2)	Varmeudvidelseskoefficient ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Opbevaring/driftstemperatur: -40℃-+70℃

Optiske egenskaber

Fiberoptisk type	（+20℃）				båndbredde		numerisk blænde	Afskær bølgelængden af det optiske kabel
Fiberoptisk type	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	numerisk blænde	Afskær bølgelængden af det optiske kabel
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Note:

en. Kun en del af ADSS-kabler er angivet i tabellen, ADSS-kabler med andre spændvidder kan forespørges fra sælgere.

b. Specifikationer i tabellen er givet under forudsætning af, at der ikke er nogen højdeforskel og monteringsnedbøjning er 1 %

c. Fiberantal er 2 til 72, identifikation af fibre er i overensstemmelse med den nationale standard

Anvendelse: Selvbærende antenne

Nøglekarakteristika og ydeevne

Optimale dimensioner: Små kabeldiametre reducerer påvirkningen af miljøfaktorer som vind og is.

Overlegne trækegenskaber: Den præcise mængde aramidgarn beregnes for hvert projekt for at opfylde specifikke spændviddekrav.

Overholdelse: Vores ADSS-kabel overholder fuldt ud IEEE 1222 og IEC 60794-1 standarderne.

Termisk stabilitet: Bevarer fremragende ydeevne på tværs af en lang række driftstemperaturer.

Strategiske applikationer

Det helt dielektriske selvbærende ADSS-antennefiberoptiske kabel er det foretrukne valg til:

Telekommunikation: Carrier-grade trunklines og lokalnetværksdatatransmission.

Strømforsyninger: Højspændingstransmissionsledninger i forskellige niveauer (10kV til 220kV).

Industriel infrastruktur: Front-end-forbindelser i el, jernbanetransit og motorveje.

Ofte stillede spørgsmål (FAQ)

Q: Hvordan bestemmes det ydre kappemateriale for forskellige spændingsniveauer?

A: Til 10 kV og 35 kV elledninger bruges typisk en polyethylen (PE) kappe. For 110kV- og 220kV-linjer beregner vi den elektriske feltstyrke ved hængepunktet og anvender AT (Anti-tracking) ydre kappe for at forhindre nedbrydning.

Q: Hvad er den maksimale spændvidde for Orientalfiber ADSS-kabler?

A: Selvom spændvidden varierer afhængigt af projektkravene, kan det hele dielektriske selvbærende ADSS-antennefiberoptiske kabel designes til spændvidder på over 1000m.

Q: Kan dette kabel bruges på eksisterende strømtårne?

A: Ja. Fordi den er let og ikke-metallisk, er den ideel til at tilføje kommunikationsmuligheder til eksisterende strømdistributions- og transmissionsinfrastruktur uden at tilføje væsentlig vægt.
