UNI-Tube Ikke-metallisk 73 kappe Lysvægtbelysning Anti-Rodent Fiber Optic Cable

Strukturen af Uni-Tube ikke-metallisk 73 kappe Lysvægtbelysning Anti-Rodent Fiber Optic-kabel er at lægge enkelt-mode optisk fiber eller multi-mode optisk fiber i et løst rør lavet af høj modul-polyestermateriale, og røret er fyldt med vandtæt sammensætning. Vandblokerende materiale tilsættes til det løse rør for at sikre den vandtætte ydelse af det optiske kabel. Det løse rør er indpakket med FRP -stang, og et lag med polyethylen indre kappe ekstruderes på kabellædet. Efter at FRP -bæltet er i længderetningen indpakket, ekstruderes en polyethylen ydre kappe for at danne et kabel.

Send forespørgsel

Produkt beskrivelse

Egenskaber

Gode mekaniske og temperaturegenskaber

God hydrolysemodstand og høj styrke

Speciel rørfyldningssammensætning Sørg for en kritisk beskyttelse af fiber

God lateral trykresistens og blødhed

Indpakning FRP sikrer kablets trækstyrke og giver god beskyttelse af det løse rør

Indpakket FRP og FRP-bånd rustning får kablet til at have fremragende gnaverbesæt

Polyethylen (PE) kappe har god modstand mod UV -stråling

Lille diameter, let vægt og venlig installation

Standarder

GYQFXTY73-kabel overholder standard YDT 769-2010 såvel som IEC 60794-1.

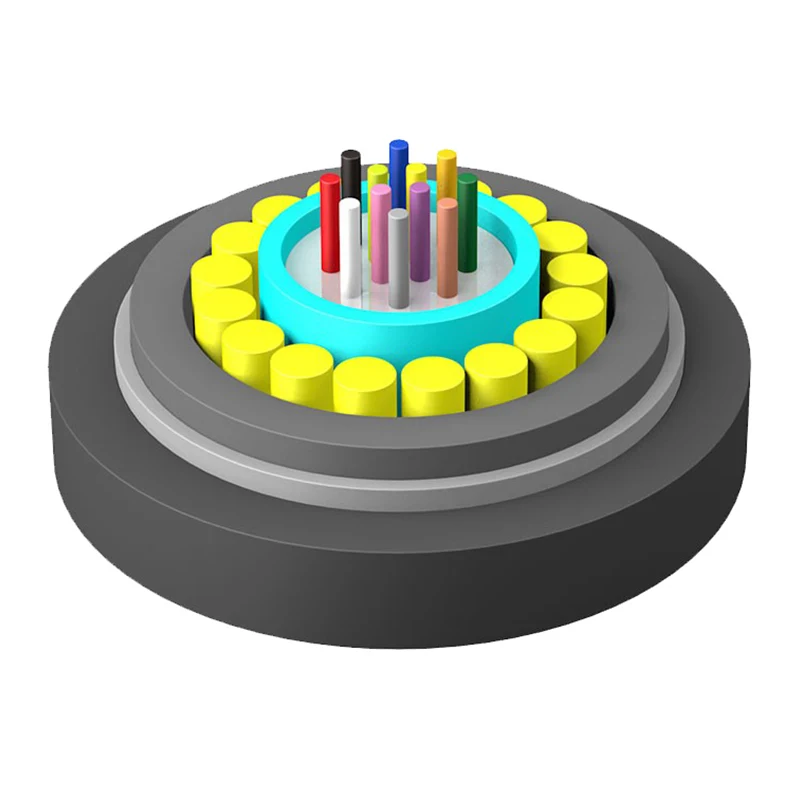

Strukturtegning

1.Fibre

2.Tube Filling Compound

3. Loose Tube

4.Frp

5.Cabelt fyldmateriale

6.Pe indre kappe

7. Vandblokerende materiale

8.FRP Tape

9.Pe ydre kappe

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

Tekniske parametre

Kabeltype (Øget med 2 fibre)	Fiberantal	Kabelvægt (ref) (kg/km)	Trækstyrke Lang/kort sigt (n)	Knus modstand Lang/kort sigt (N/100 mm)	Bøjningsradius Statisk/dynamisk (mm)
GyqfxTy73-2 ~ 12xn	2 ~ 12	97	600/1500	1000/3000	10 / 20d
GyqfxTy73-12 ~ 24xn	14 ~ 24	111
GyqfxTy73-26 ~ 36xn	26 ~ 36	148

Opbevaring/driftstemperatur: -40 ℃ -+70 ℃

Optiske egenskaber

Fibertype	Dæmpning (+20 ℃)				Båndbredde		Numerisk blænde	Kabelafskæringsbølgelængde λcc
Fibertype	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerisk blænde	Kabelafskæringsbølgelængde λcc
G.652	---	---	≤0,36db/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450nm
50/125 um	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015na	---
62,5/125 um	≤3,5 dB/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015na	---

Note:

en. Suffix XN angiver fibertype

b. Farvearrangementerne af fiber og rør er specificeret i farveidentifikationstabellen

c. Uni-røret ikke-metallisk 73 kappe Lysvægtbelysning Anti-Rodent Fiber Optic Cab

Anvendelse: Kanal/luft

Hot Tags: UNI-Tube Ikke-metallisk 73 kappe Lysvægtbelysning Anti-Rodent Fiber Optic Cable
