Single Channel CWDM -serie (1x2)

ParametreSymbolPræstationEnhedBølgelængdeområdetWR1260 ~ 1620nmChannel Center bølgelængdeCW1271、1291、1311 、 1331 、 1351、13711471、1491、1511 、 1531 、 1551、1571nmKanalafstandSp20nmPassband Bandwidth@-1dbPbλC ± 6,5nmIndsættelsestabIlPassbånd: ≤0,40dbReflektio......

Send forespørgsel

Produkt beskrivelse

Parametre	Symbol	Præstation	Enhed
Bølgelængdeområdet	WR	1260 ~ 1620	nm
Channel Center bølgelængde	CW	1271、1291、1311 、 1331 、 1351、1371 1471、1491、1511 、 1531 、 1551、1571	nm
Kanalafstand	Sp	20	nm
Passband Bandwidth@-1db	Pb	λC ± 6,5	nm
Indsættelsestab	Il	Passbånd: ≤0,40	db
Indsættelsestab	Il	Reflektion: ≤0,40	db
Tilstødende kanalisolering	Stor	≥ 30	db
Ikke-tilstødende kanalisolering	ISON	≥ 40	db
Reflektionskanalisolering	Isor	≥ 13	db
Polariseringsafhængigt tab	PDL	≤ 0,1	db
Returtab	Rl	≥ 50	db
Direktivitet	Dir	≥ 50	db
Dispersion af polariseringstilstand	PMD	≤ 0,1	db
Optisk indgangseffekt	P	≤ 300	MW
Driftstemperatur	Top	-25 ~ +70	℃
Opbevaringstemperatur	TSP	-40 ~ +85	℃
Fibertype		Corning SMF-28 Ultra Fiber (G657 A1), bare fiber
Fiberlængde		≥1,2	m
Pakningsdimension	Pkg	Φ4,0 × 30 Φ5,5 × 35 eller φ5,5 × 38	mm

BEMÆRK: 1. Alle specielle stik.

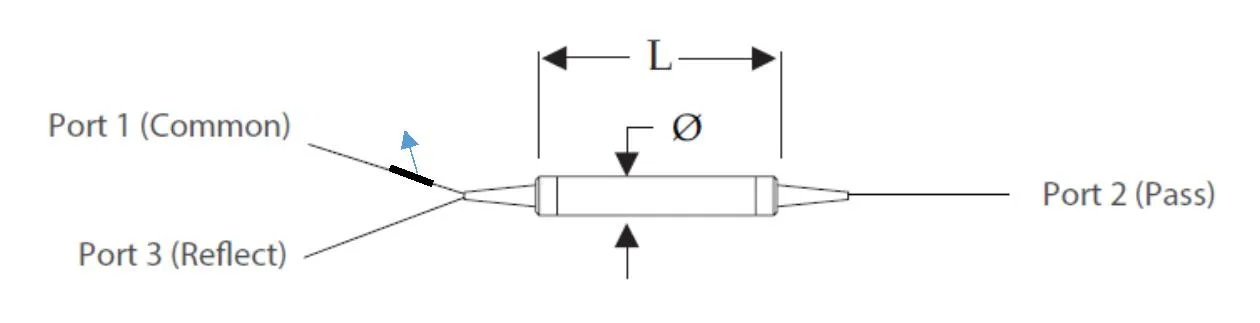

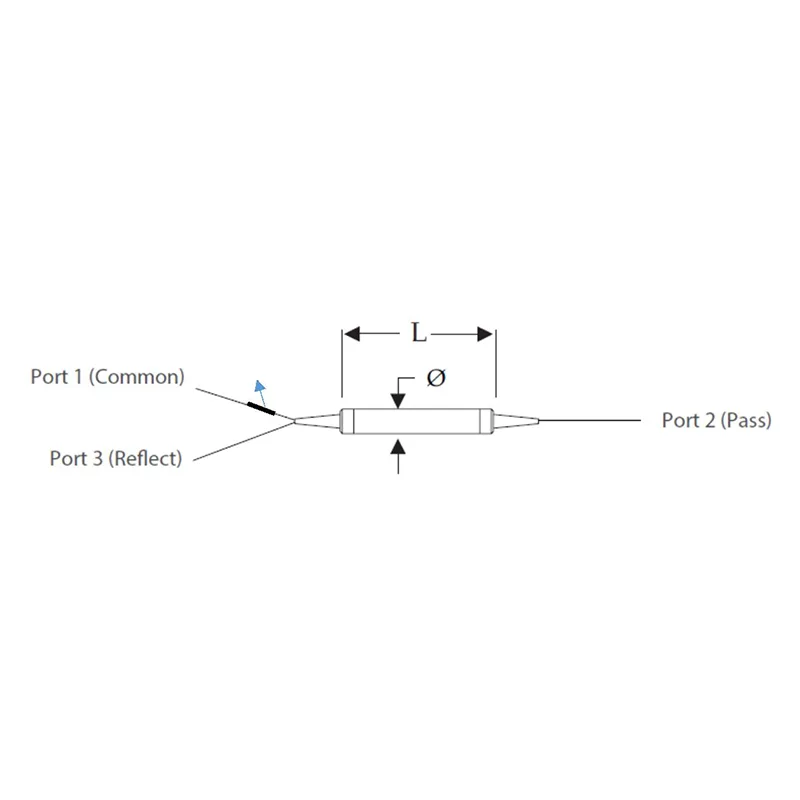

Mekanisk tegning (enhed ： mm)

Single Channel CWDM Series (1x2)
