Fortermineret rund fiberoptisk dropkabel

Præterminerede runde fiberoptiske dropkabler giver en robust og forseglet forbindelsesløsning for Fiber til hjemmet (FTTH) gennem et hurtigt og præcist tilslutningssystem, hvilket reducerer installationstid, tekniske fejl og vedligeholdelse. Derudover garanterer det høj pålidelighed og holdbarhed af netværket.

Send forespørgsel

Produkt beskrivelse

Produktkategori: Fiber til hjemmet (FTTH) tilslutningsløsninger
Nøglefunktion: Hurtig implementering af plug-and-play drop-kabel med forstærket SC/APC-terminering.
Overholdelse: Opfylder IEC 61754-4-standarderne for optisk grænsefladeydelse.

Orientalfiber leverer det præterminerede runde fiberoptiske dropkabel som en højtydende løsning til bolig- og kommercielle fiberinstallationer. Designet af Jiangsu Xuben Photoelectric Technology Co., Ltd., dette kabel integrerer robust mekanisk beskyttelse med præcisionskonstruerede stik for at sikre stabil signaltransmission under forskellige miljøforhold.

Produktdefinition og funktionelt omfang

Det forudterminerede runde fiberoptiske dropkabel er en specialiseret optisk samling bestående af et 5 mm rundt kabel med høj trækstyrke, der er fabrikstermineret med et forstærket SC/APC-stik. I modsætning til standard feltterminerede kabler eliminerer denne præ-konnektorerede løsning behovet for splejsning på stedet ved abonnentenden, ved at bruge en højkvalitets zirkoniumrør til at opretholde lavt indføringstab og højt returtab i hele netværkets levetid.

Kernefordele og teknisk ekspertise

1. Præcisionsteknik

Det forterminerede runde fiberoptiske dropkabel har et forstærket SC/APC-stik på side A, hvilket sikrer en forseglet, vejrbestandig forbindelse. Brugen af zirkoniumrør garanterer stabil justering, hvilket reducerer risikoen for signalforringelse på grund af temperaturudsving eller mekaniske vibrationer.

2. Forbedret holdbarhed

Kabelkonstruktionen er bygget til lang levetid og inkluderer:

HDPE/LSZH ydre jakke: Giver modstand mod UV-stråling og miljøbelastning.

Vandblokerende komponenter: Integreret glasfiber- og aramidgarn forhindrer indtrængning af fugt.

G657A1/A2 Fiber: Giver overlegen bøjningsufølsom ydeevne, afgørende for stram ruteføring i bymæssige FTTH-miljøer.

3. Optimeret implementeringseffektivitet

Ved at bruge det forudterminerede runde fiberoptiske dropkabel kan teleoperatører reducere installationstiden betydeligt. Den "åbne ende" på side B gør det nemt at trække gennem ledninger før endelig afslutning ved distributionsstedet.

Ansøgningsfelter

Alsidigheden af det pre-terminerede runde fiberoptiske drop-kabel gør det velegnet til forskellige sektorer med høj efterspørgsel:

Telekommunikation: Last-mile FTTH-forbindelser til private internetudbydere.

Broadcasting: Signaltransmission til radio- og tv-net.

Industriel infrastruktur: Front-end-forbindelser til smart grids, jernbanetransit og motorvejsovervågningssystemer.

Local Area Networks (LAN): Højhastighedsdatatransmission til campus- eller kontorkomplekser.

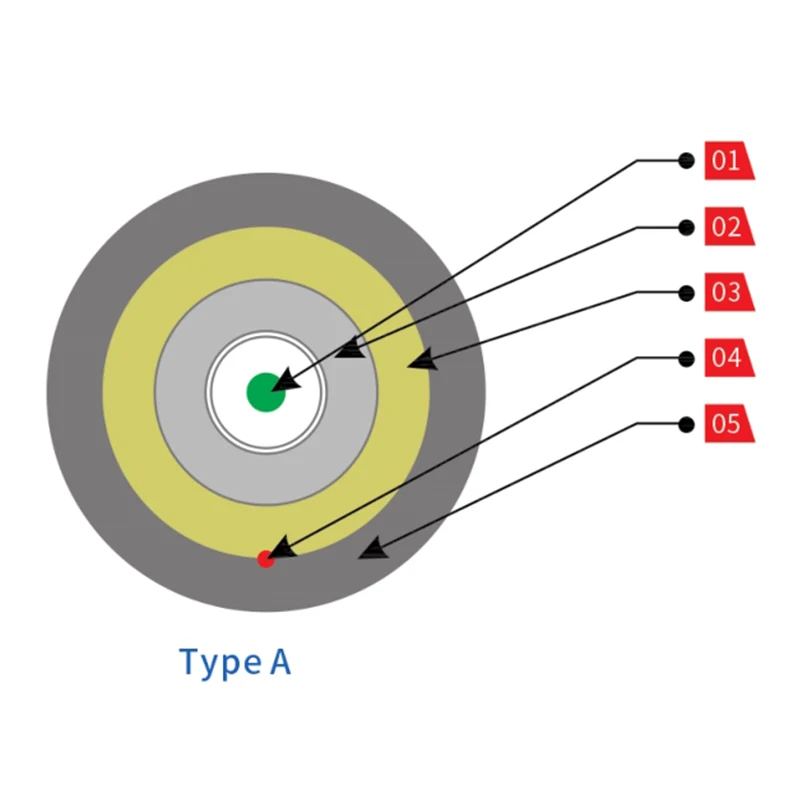

Strukturtegning

900μm buffer

PBT rør

Vandblokerende glasfiber- og aramidgarnfiberbuffere

Ripcord

LSZH jakke

Pre-terminated Round Fiber Optic Drop Cable

Type A

900μm buffer

Indre Skede

Vandblokerende glasfiber- og aramidgarnfiberbuffere

Styrke medlem

Ripcord

Ydre Skede

Blå farvelinje

Pre-Terminated Round Fiber Optic Drop Cable

Type B

Connector detaljer

Model: Type E

Farve: Sort

Materiale: PC+ABS

Stik: SC/APC

Anvendelig kabel: 5 mm dropkabel

Karakteristika

Modulært design, let at udvide

Det kan fungere og installeres udenfor

Beskyttelsesgrad: IP68

RL: ≥55dB

Pre-Terminated Round Fiber Optic Drop Cable

Optiske specifikationer

Parameter	Værdi
Connector Type	E Type
Konnektorindsættelsestab (dB)	IL: ≤0,3dB Maks. 0,3dB + 0,4dB/km * L(km) @ 1310nm Maks. 0,3dB + 0,35dB/km * L(km) @ 1550nm i henhold til IEC 61300-3-4 metode B
Tilslutningstab (dB)	RL: ≥55dB Min. 60dB @ 1310&1550nm I henhold til IEC 61300-3-6
Kabellængde (m)	50, 100, 150, 200, 250 osv
Beskyttelsesgrad	IP 68

Kabelsamling

Indføringstab: Maks. 0,3dB + 0,35dB/km * L(km) @ 1310nm

Maks. 0,3dB + 0,21dB/km * L(km) @ 1550nm

I henhold til IEC 61300-3-4 metode B

Afkasttab: Min. 60 dB @ 1310 & 1550 nm

I henhold til IEC 61300-3-6

Mekaniske specifikationer

Punkt	Testmetode	Krav
Trækstyrke	IEC 60794-1-E1 (1000N/1t)	Fiberforlængelse ≤0,40 % Resterende forlængelse ≤ 0,05 % Dæmpningsændring≤ 0,1 dB @1550nm
Udfladning	IEC 60794-1-E3 (1000 N/100 mm på 15 minutter)	Dæmpningsændring ≤ 0,1 dB @1550nm
Indvirkning	IEC 60794-1-2-E4 (5N.m stød og D=300 mm)	Dæmpningsændring ≤ 0,1 dB @1550nm
Torsion	IEC 60794-1-2-E7 (25N belastning og 10 cyklusser)	Dæmpningsændring ≤ 0,1 dB @1550nm
Krumning	IEC 60794-1-2-E6 (D=100 mm og 55N belastning, 25 cyklusser)	Dæmpningsændring ≤ 0,1 dB @1550nm
Temperaturområde	IEC 60794-1-2-F1 (-15°C ~ + 65°C)	Dæmpningsændring ≤ 0,2 dB @1550nm
Vandgennemtrængning	IEC 60794-1-2-F5A (3m i længden, 1m i højden, 24 timer)	Afslut vandlækage
Skedekrympning	EIA-RS-455-86 (85°C, 4HRS) EIA-RS-455-86（85°C，4小时）	≤ 5,0 %
RoHs (2011/65/EU)	Overholder
