Hvordan installeres ubemandede luftfiberoptik?

Installationsforholdsregler

1. Installation af fiberoptisk disk, fiberoptisk diskudgangsdyse skal være så langt væk som muligt fra propellen, men for at være opmærksom på flyets tyngdekraft. Tyngdekraften af ​​flyet skal være ekstra opmærksom på.

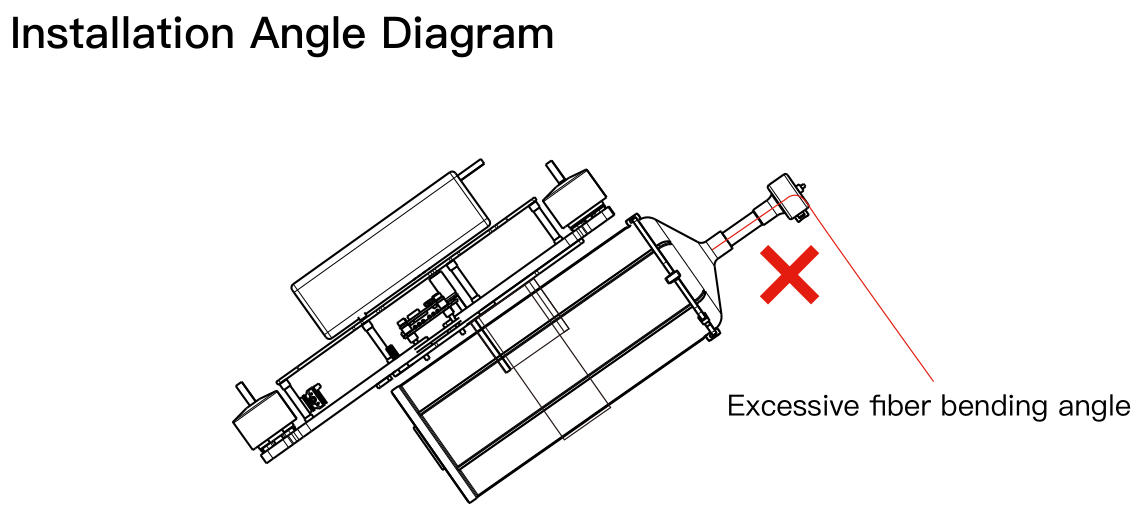

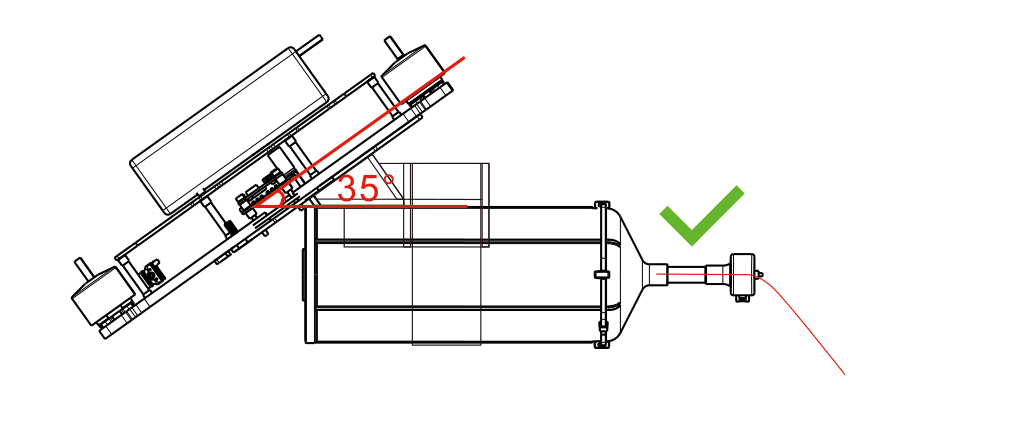

1. Installation af fiberoptisk disk skal være baseret på flyets hældningsvinkel, monteringsbeslaget skal reserveres i en bestemt vinkel (som vist i figuren). Installation Den monteringsvinkel skal være tæt på hældningsvinklen, så den fiberoptiske diskbutikvinkel er vandret.

1. Fiberoptisk vikling bruger speciel lim, de første 200 meter afstand er limapplikationsområdet, i dette område skal flyets flyvningskontrol kontrolleres med en konstant hastighed på 0,5 km / h. Flyets flyvehastighed skal kontrolleres inden for 30 km/t eller 8 m/s for at undgå højhastighedsflyvning i limområdet.

Forberedelse, før du bruger den optiske disk

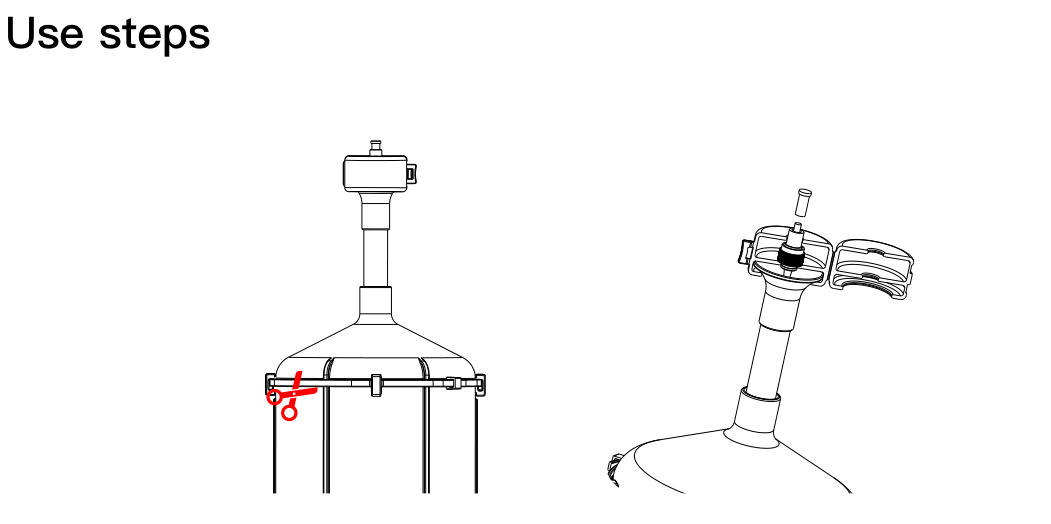

1. Sørg for at fjerne transportbeskyttelsesbindingen og 4 beskyttelsesnaps, før du bruger den optiske fiberdisk.
2. (Bemærk: Tag ikke spændet direkte ud af fiberen vil blive brudt.)
3. Den optiske fiberdisk outlet FC fiberoptisk port på den beskyttende skal inden brug skal fjerne, træk den optiske fiber ud i jorden af ​​modulet.

Grundsiden trådløs forbindelse

1. Tilslut SH1.0 -kablet fra himmelterminalen til flyvekontrollen som vist i diagrammet “Ground Terminal Connection Mode 1 (Wireless)”.
2. Tilslut jorden Sh1.0 -linjen til modtageren og kortsenderen.
3. Fix himmelenden og fiberoptisk disk, vær opmærksom på den fiberoptiske dyse så vidt muligt væk fra UAV -propellen for at undgå ulykke med sammenfiltring.

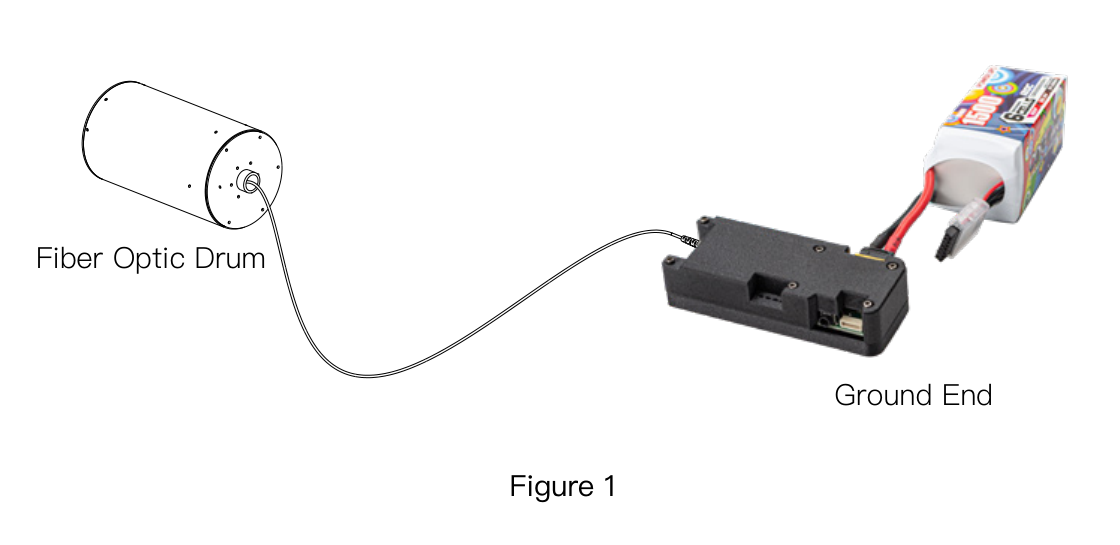

4. Tilslut fiberoptisk sele, tilslut FC -porte i begge ender af den fiberoptiske disk til FC -porten på himmelenden og FC -porten på jorden ende, og bemærk, at dysenden er forbundet til FC -porten på jorden.

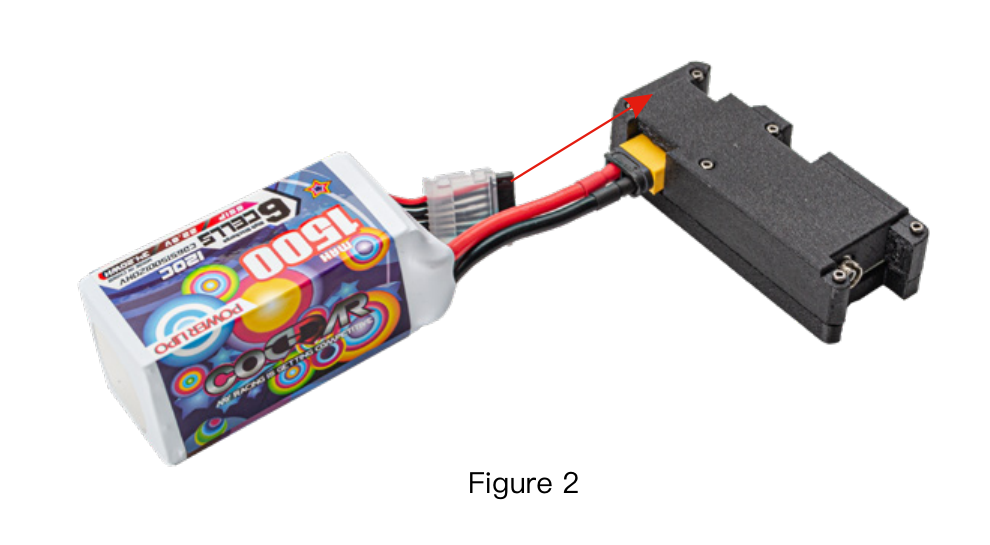

5. Indsæt lithiumbatteriet på jordens ende i jordens ende stik, efter at det er fuldt opladet. (Som figur 2)

Forholdsregler

1. Indgangsspændingen 11.1-26V er inden for det sikre interval, skal du ikke overstige eller falde under grænseposten, ikke vende de positive og negative poler.
2. Lav ikke den optiske fiberfoldningskreds for at undgå at blive skåret af skarpe genstande og føre til fiberbrud.
3. Vær opmærksom på beskyttelsen af ​​fiberoptiske stik og FC -grænseflader, undgå støv og olie og vand, gem interface -beskyttelsesdækslet godt snoet.
4. Opbevares i et køligt, tørt og letbestandigt område.
5. Fiberoptisk disk præcisionsstruktur, tag forsigtigt og sat lodret opbevaring.
