Multi-purpose break-out fiberoptisk kabel

Det multifunktionelle break-out fiberoptiske kabel bruger (φ900 μm strambufferet optisk fiber, aramidforstærkningselementer) som underenheder, en ikke-metallisk central forstærkningskerne og det optiske kabel-underenheder er snoet i den centrale forstærkningskerne for at danne et kabellæs kerne og et lag med polyvinylchlorid (PVC) eller lav-smake-halogen-free-materiale (LSZH, lavt ryger, halogenfri, flammehæmmende) kappe ekstruderes på ydersiden.

Send forespørgsel

Produkt beskrivelse

Egenskaber

Lag-twistet kabelstruktur og ikke-metallisk centerforstærkningskerne gør det muligt for kablet at modstå større spænding

Det ydre materiale i multifunktionelt break-out fiberoptisk kabel er korrosionsbestandig, vandtæt, UV-resistent, flammehæmmende og miljøvenlig.

Aramid Yarn som styrkemedlem gør kabel har fremragende trækstyrke

Applikationer

Indendørs ethvert formål kabelfordeling

Rygraddistributionskabel

Standarder

Mød standarderne for YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 osv. Ud over almindelige PVC-produkter er der også produkter, der har passeret UL OFNR-certificering; LSZH-produkter bruger forskellige materialer til at møde IEC60332-1 eller IEC60332-3C.

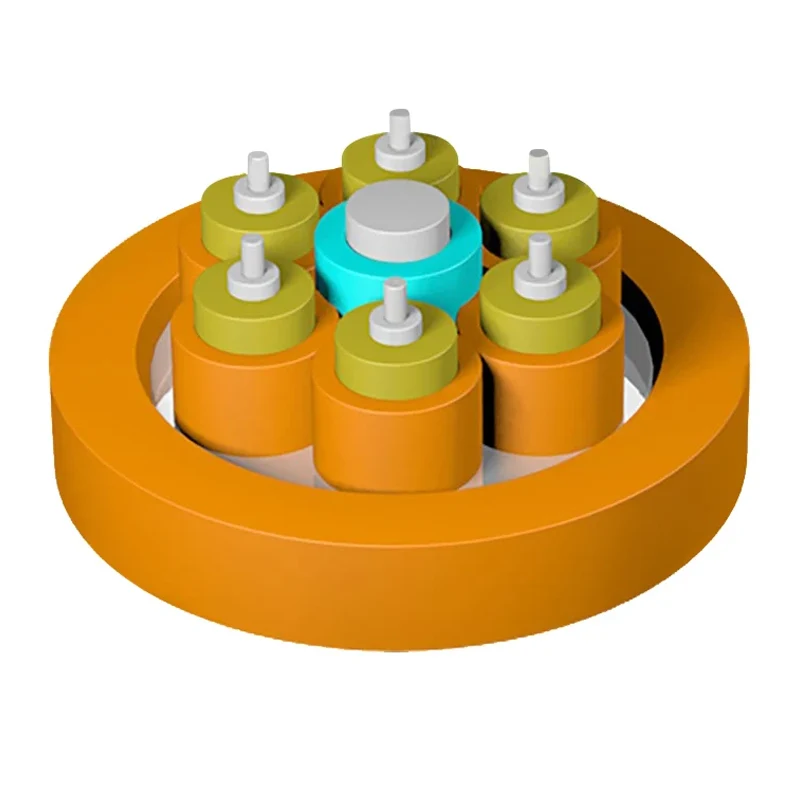

Strukturtegning

1.Tight Buffer Fiber

2.Aramid garn

3.FRP STYRKE -medlem

4.SUBUNIT JACK

5. Jacket

Multi-Purpose Break-out Cable

Tekniske parametre

Kabelmodel	Kabelliameter (mm)	Kabelvægt (ref) (kg/km)		Trækstyrke Lang/kort sigt (N)	Knus modstand Lang/kort sigt (N/100 mm)	Bøjningsradius Dynamisk/statisk (mm)
Kabelmodel	Kabelliameter (mm)	PVC -jakke	LSZH JACK	Trækstyrke Lang/kort sigt (N)	Knus modstand Lang/kort sigt (N/100 mm)	Bøjningsradius Dynamisk/statisk (mm)
04	7,4 ± 0,5	50	56	130/440	300/1000	20d/10d
06	8,4 ± 0,5	66	74	200/660	300/1000	20d/10d
08	9,8 ± 0,5	91	101	200/660	300/1000	20d/10d
12	12,4 ± 0,5	140	155	200/660	300/1000	20d/10d
24	14,4 ± 0,5	181	201	400/1320	300/1000	20d/10d
36	16,4 ± 0,5	208	255	400/1320	300/1000	20d/10d
48	19 ± 0,5	280	344	400/1320	300/1000	20d/10d

Optiske egenskaber

Fibertype	Dæmpning				OFL	Effektiv tilstand båndbredde	10 Gbit/s Ethernet -linklængde	Minimum bøjningsradius
Tilstand	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
Tilstand	Typisk værdi	Maksimal værdi	Typisk værdi	Maksimal værdi	850/1300nm	850nm	850nm	/
Enhed enhed	DB/km	DB/km	DB/km	DB/km	MHZ.KM	MHZ.KM	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥ 1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Multi-Purpose Break-out Fiber Optic Cable
