● Datacentre
● Kontorcentre
● Datalagringsnetværk
● Lokale netværk
● Højtydende computercentre
● 10 & 40 & 100 & 400 & 800 GB/s og 1,6 TB/s Ethernet

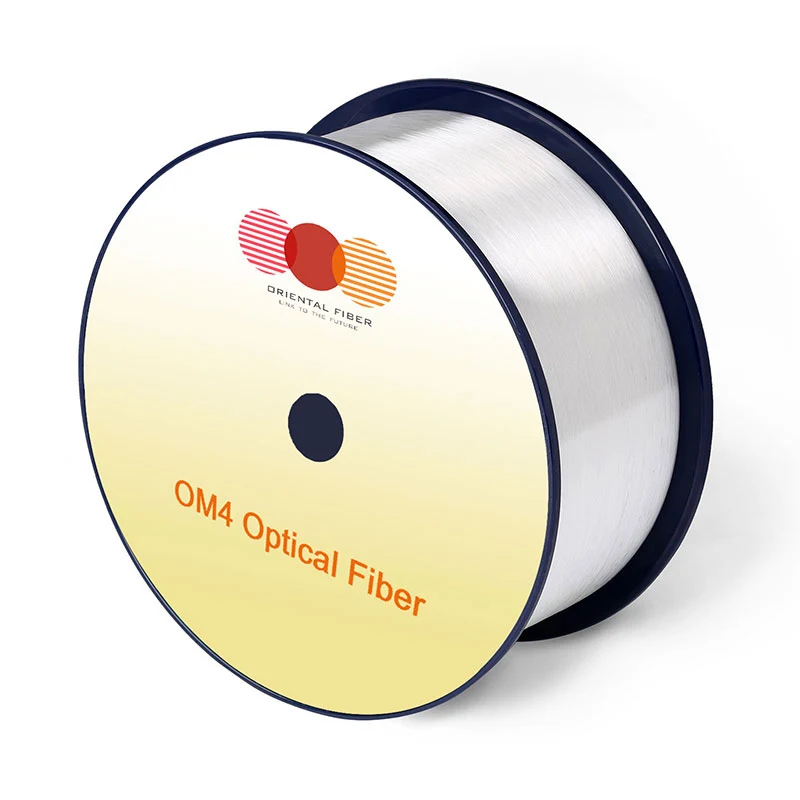

OM4 ultra-bøjnings-følsomme multimodefiber møder eller overskrider ISO/IEC 11801-1 OM4-specifikationen, IEC 60793-2-10 A1-OM4-specifikation og TIA-492AAAF A1-OM4-specifikation.
● Optimeret til 100 g/bane transmissionssystemer
● Effektiv modal båndbredde ved bølgelængder, der spænder fra 850-870nm og 910nm
● Baglæns kompatibel med Legacy OM4 Fiber
● Fremragende geometrisk ensartethed
● Lav dæmpning
● Høj båndbredde
● Lav differentiel tilstand forsinkelse (DMD)
|
Egenskaber |
Betingelser |
Specificeret Værdier |
Enheder |
|
Geometriegenskaber |
|||
|
Kernediameter |
-- |
50 ± 2,5 |
[μm] |
|
Kerne ikke-cirkularitet |
-- |
≤5,0 |
[%] |
|
Beklædningsdiameter |
-- |
125,0 ± 1,0 |
[μm] |
|
Beklædning af ikke-cirkularitet |
-- |
≤0,6 |
[%] |
|
Belægningsdiameter |
-- |
245 ± 7 |
[μm] |
|
Belægning/beklædningskoncentricitetsfejl |
-- |
≤10.0 |
[μm] |
|
Belægning af ikke-cirkularitet |
-- |
≤6,0 |
[%] |
|
Kerne/beklædningskoncentricitetsfejl |
-- |
≤1,0 |
[μm] |
|
Leveringslængde |
-- |
op til 17.6 |
[km/hjul] |
|
Optiske egenskaber |
|||
|
Dæmpning |
850nm |
≤2.4 |
[DB/km] |
|
910nm |
≤2,0 |
[DB/km] |
|
|
1300nm |
≤0,6 |
[DB/km] |
|
|
Overfyldt modal båndbredde |
850nm |
≥3500 |
[MHz · km] |
|
1300nm |
≥500 |
[MHz · km] |
|
|
Effektiv modal båndbredde |
850nm-870nm |
≥4700 |
[MHz · km] |
|
910nm |
≥3100 |
[MHz · km] |
|
|
Linklængde |
800GBASE-SR8 |
100 |
[m] |
|
800GBASESR-4.2 |
100 |
[m] |
|
|
Numerisk blænde |
-- |
0,200 ± 0,015 |
-- |
|
Gruppebrydningsindeks |
850nm |
1.482 |
-- |
|
1300nm |
1.477 |
-- |
|
|
Nul spredningsbølgelængde, λ0 |
-- |
1295-1340 |
[nm] |
|
Nul spredningshældning ， S0 |
1295nm≤λ0≤1310nm |
≤0.105 |
[PS/(NM2 · km)] |
|
1310nm≤λ0≤1340nm |
≤0.000375 (1590-L0) |
[PS/(NM2 · km)] |
|
|
Makrobende tab1 |
-- |
-- |
-- |
|
2 omdrejninger @ 15 mm radius |
850nm |
≤0.1 |
[db] |
|
1300nm |
≤0,3 |
[db] |
|
|
2 omdrejninger @ 7,5 mm radius |
850nm |
≤0.2 |
[db] |
|
1300nm |
≤0,5 |
[db] |
|
|
Backscatter -egenskaber |
1300nm |
||
|
Trin （Gennemsnit af tovejs måling） |
-- |
≤0.10 |
[db] |
|
Uregelmæssigheder over fiberlængde og Punkt diskontinuitet |
-- |
≤0.10 |
[db] |
|
Dæmpningsuniformitet |
-- |
≤0.08 |
[DB/km] |
|
Miljøegenskaber |
850nm & 1300nm |
||
|
Temperaturcykling |
-60 ℃ til 85 ℃ |
≤0.10 |
[DB/km] |
|
Cykling af temperaturhuggethed |
-10 ℃ til 85 ℃, 4% til 98% RH |
≤0.10 |
[DB/km] |
|
Vand nedsænkning |
23 ℃, 30 dage |
≤0.10 |
[DB/km] |
|
Tør varme |
85 ℃ ， 30 dage |
≤0.10 |
[DB/km] |
|
Fugtig varme |
85 ℃, 85% RH, 30 dage |
≤0.10 |
[DB/km] |
|
Mekanisk specifikation |
|||
|
Bevis test |
-- |
≥9,0 |
[N] |
|
-- |
≥1,0 |
[%] |
|
|
-- |
≥100 |
[Kpsi] |
|
|
Belægningstrimmel kraft |
typisk Gennemsnitlig kraft |
1.5 |
[N] |
|
spids kraft |
≥1,3 ， ≤8,9 |
[N] |
|
|
Dynamisk stresskorrosion Følsomhedsparaeter （nd, typisk) |
-- |
20 |
-- |
