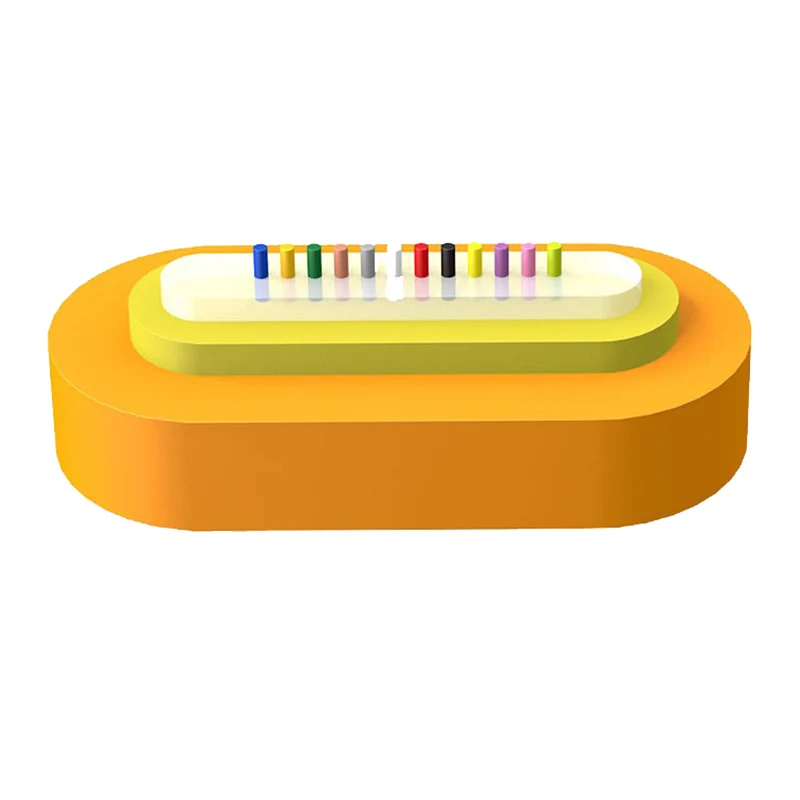

Fladt fiberbånd fiberoptisk kabel

I det hurtigt udviklende landskab med højdensitetsdatatransmission, står det flade fiberbånds fiberoptiske kabel fra Orientalfiber-leverandøren som en kritisk løsning til moderne netværksarkitektur. Fremstillet af Jiangsu Xuben Photoelectric Technology Co., Ltd., dette kabel er konstrueret til at maksimere pladseffektiviteten i overbelastede ledninger og datacentre. Ved at bruge en præcisionsjusteret båndstruktur giver det mulighed for høje fiberantal i en kompakt profil, hvilket sikrer, at teleoperatører og industrielle virksomheder kan skalere deres båndbredde uden at udvide den fysiske infrastruktur.

Send forespørgsel

Produkt beskrivelse

Produktdefinition og teknisk overblik

Flat Fiber Ribbon Fiber Optic Cable er et optisk transmissionsmedium med høj tæthed, hvor flere individuelle fibre er bundet sammen i en flad, organiseret række. Denne båndkerne er beskyttet af et lag premium aramidgarn, der fungerer som en kraftforstærket enhed for at give den nødvendige trækstyrke til installation og langvarig drift. For at imødekomme forskellige sikkerheds- og miljøkrav er kablet afsluttet med en robust ydre kappe lavet af enten polyvinylchlorid (PVC) eller Low-Smoke Zero-Halogen (LSZH) materiale.

Nøglefunktioner og kernefordele

Højintegreret bånddesign: Den flade geometri organiserer fibre i grupper, hvilket giver mulighed for en væsentligt mindre kabeldiameter sammenlignet med traditionelle løse rørkonfigurationer.

Aramidforstærkning: Inkluderingen af aramidgarn med høj modul giver det flade fiberbånds fiberoptiske kabel den styrke, der kræves til lodrette og vandrette træk uden at risikere at beskadige glaskernerne.

Miljømæssig modstandsdygtighed: Den ydre jakke er formuleret til at være korrosionsbestandig, vandtæt og UV-bestandig, hvilket sikrer stabil ydeevne i forskellige indendørs og beskyttede udendørs miljøer.

Sikkerhedsoverholdelse: Med LSZH-kappemuligheder opfylder kablet internationale flammehæmmende standarder (IEC 60332-1 eller IEC 60332-3C), hvilket gør det velegnet til bygninger med høj belægning og transitsystemer.

Tekniske specifikationer

Fibertype: Kompatibel med Single-mode (G.652D, G.657A) og Multimode (OM1 til OM4) fibre.

Forstærkningsenhed: Flertrådet aramidgarn.

Ydre kappematerialer: PVC (opfylder UL OFNR/OFNP-kravene) eller LSZH (Low-Smoke, Halogen-fri).

Mekaniske standarder: Fuldt i overensstemmelse med YD/T 1258.5, ICEA-596, GR-409 og IEC 60794-2-30.

Temperaturområde: Designet til pålidelig drift i standard telekommunikationsmiljøtemperaturer.

Forskellige anvendelsesområder

Alsidigheden af det flade fiberbånds fiberoptiske kabel gør det til det foretrukne valg for flere industrier:

Datacentre: Ideel til sammenkobling af serverracks med høj tæthed ved hjælp af MPO/MTP-termineringsteknologi.

Indendørs distribution: Anvendes til kabelføring i kommercielle kontorbygninger og centrale vekselkontorer.

Kommunikationsudstyr: Fungerer som den primære forbindelse mellem præcisionsinstrumenter og netværkshardware.

Industrielle systemer: Giver pålidelige dataforbindelser til elnet, jernbanetransitovervågning og motorvejskommunikationssystemer.

Fremstillingsstyrke: Jiangsu Xuben Photoelectric Technology Co., Ltd

Kvaliteten af det flade fiberbånds fiberoptiske kabel understøttes af den industrielle skala og tekniske ekspertise fra Jiangsu Xuben Photoelectric Technology Co., Ltd.

Infrastruktur: Koncernen driver fire specialiserede fabrikker på et samlet areal på 15.000 kvadratmeter.

Produktionsværdi: Med en årlig produktionsværdi på 20 millioner amerikanske dollars bevarer virksomheden kapaciteten til at levere store globale ingeniørprojekter.

Kvalitetsstyring: Anlægget har opnået ISO9001- og ISO45001-certificeringer, hvilket sikrer, at hver meter kabel overholder den højeste ånd af håndværk.

Globalt omdømme: Orientalfiber-produkter bruges af teleoperatører og industrielle ledere verden over, anerkendt for deres raffinerede fremstilling og professionelle konsistens.

Fordele i forhold til standardalternativer

Sammenlignet med traditionelle fiberdesigns tilbyder Orientalfiber-båndløsningen:

Massesplejsningseffektivitet: Teknikere kan splejse 12 fibre samtidigt, hvilket drastisk sænker installationsomkostningerne.

Bedre luftstrøm: Den kompakte, flade profil af det flade fiberbånds fiberoptiske kabel giver mulighed for bedre ventilation i kabelbakker og serverskabe.

Pålidelig beskyttelse: I modsætning til budgetalternativer sikrer vores brug af aramid af høj kvalitet, at kablet ikke hænger eller strækkes over tid i lodrette stigrørsapplikationer.

Karakteristika

Højintegreret fiberbånddesign

Aramid forstærkningselement giver kablet fremragende trækstyrke

Ydermaterialet er korrosionsbestandigt, vandtæt, UV-bestandigt, flammehæmmende og miljøvenligt.

Ansøgninger

Indendørs kabelfordeling

Sammenkobling mellem instrumenter, kommunikationsudstyr

Patchcord og pigtail

Standarder

Overhold standard YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 osv., og PVC-kabel opfylder kravene i UL-godkendelse OFNR og OFNP: Forskellige LSZH-kapper opfylder IEC 60332-1 eller IEC 60332-certificering.

Strukturtegning

1. Fiber

2. Fiberbånd

3. Aramidgarn

4. Jakke

Flat Fiber Ribbon Fiber Optic Cable

Tekniske parametre

Kabel model	Fiberantal	Kabelvægt (ref.) (kg/km)	Trækstyrke Lang/Kort sigt	Knusningsmodstand Lang/Kort sigt (N/100 mm)	Bøjningsradius Dynamisk/Statisk (mm)
4	(3,7±0,3)*(2,3±0,3)	4 Fiberbånd	4.7	6.6	80/150	300/1000	25D/12,5D
6	(4,2±0,4)*(2,5±0,2)	6 Fiberbånd	5.1	7.3
12	(4,8±034)*(2,3±0,3)	12 Fiberbånd	5.9	8.0

Optiske egenskaber

Fiber type	Dæmpning				OFL	Effektiv tilstands båndbredde	10 Gbit/s Ethernet-linklængde	Minimum bøjningsradius
Tilstand	1310/1550 nm		850/1300nm		850/1300nm	850 nm	850 nm	/
Tilstand	Typisk værdi	Maksimal værdi	Typisk værdi	Maksimal værdi	850/1300nm	850 nm	850 nm	/
Enhed	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
