3 mm rundt kabel SC/APC- SC/UPC patchledninger

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Send forespørgsel

Produkt beskrivelse

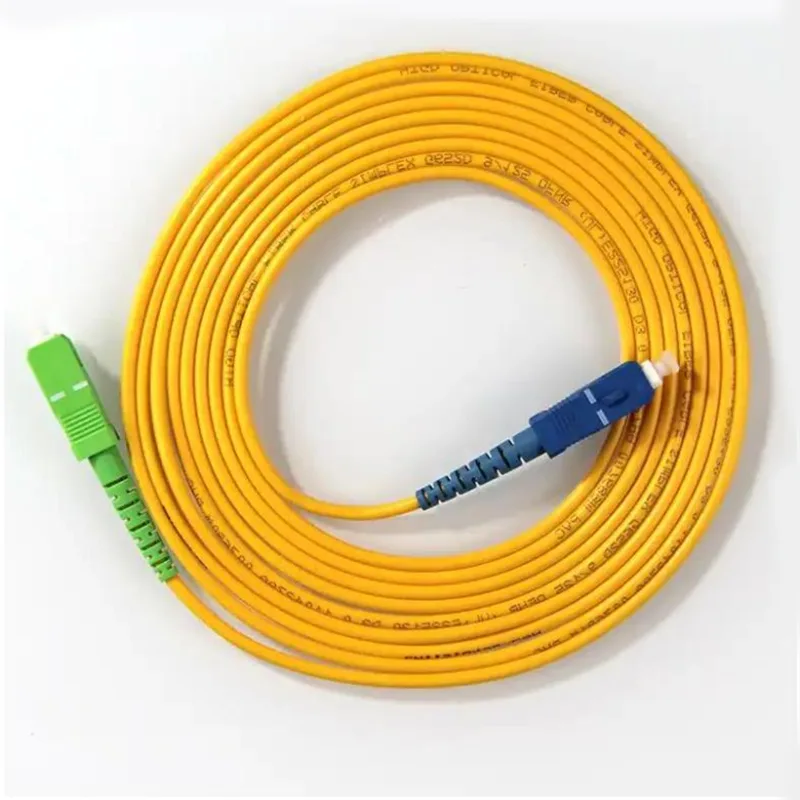

Orientalfiber 3 mm runde kabel SC/APC-SC/UPC patchledninger er bygget ved hjælp af G657A1 single-mode fiber, der understøtter applikationer, der kræver både bøjningsmodstand og lav signaldæmpning. Med en 3,0 mm ydre diameter og LSZH-kappe er kablet velegnet til indendørs miljøer, hvor sikkerhed og kabelstyring er vigtig.

Som producent og leverandør i Kina sikrer Orientalfiber, at hver patch-ledning er fabrikstermineret og testet før levering. Kombinationen af SC/APC- og SC/UPC-stik tillader fleksibel implementering på tværs af forskellige netværksgrænseflader, hvilket reducerer kompatibilitetsproblemer under installationen.

Applikationsscenarier

Datacenterkablingssystemer og rack-til-rack-forbindelser
FTTH (Fiber to the Home) installationer
Ethernet og bredbåndsnetværkstransmission
Rygrads-, vandret- og riser-kabler
Video-, data- og stemmesignaltransmissionssystemer
Optisk test- og måleudstyrsforbindelser

Kernefunktioner

Stabil forbindelsesydelse

SC/APC- og SC/UPC-stik sikrer lav rygreflektion og stabil signaloverførsel
Keramiske hylstre giver nøjagtig fiberjustering
Understøtter gentagne forbindelser med ensartet ydeevne

Kontrolleret optisk ydeevne

Indføringstab kontrolleret ved ≤0,30 dB
Returtab ≥55 dB (APC) og ≥50 dB (UPC)
Optimeret til 1310nm og 1550nm transmissionsvinduer

Fleksibelt og holdbart kabeldesign

3 mm rund kabelstruktur for lettere føring og håndtering
G657A1 fiber understøtter strammere bøjningsforhold
Minimum bøjningsradius ≥20 mm til praktiske installationsscenarier

Sikkerhed og overholdelse

LSZH (Low Smoke Zero Halogen) jakke til indendørs sikkerhedskrav
ROHS-kompatible materialer
Driftstemperaturområde fra -25℃ til +65℃

Teknisk specifikation:

Konstruktioner	Enhed	Beskrivelser
Fibertilstand		Enkelttilstand: ITU-T G657A1
Fiberantal		Simplex
Bølgelængde	nm	1310/1550
Indføringstab	dB	≤0,30
Afkasttab	dB	≥55(APC) ≥50 (UPC)
Tight-buffer fiber diameter	um	900
Tight-buffer fiber farve		Hvid
Kabeljakke farve		Gul
Kabel jakke materiale		LSZH
Kabel diameter	mm	Φ3,0 ±0,20
Længde	m	3,0 +0,1/-0
Connector type		SC/APC (grøn) SC/UPC (blå)
Endepolering		APC og UPC
Ferrule materiale		Keramisk
Gentagelighed af forbindelse		> 800 gange
Minimal bøjningsradius	mm	≥20
Fiber/kabel fastholdelse mødes	N	50N±2N ved 5N/s 120s varighed
Driftstemperatur	℃	-25 ℃ ~ +65 ℃
Opbevaringstemperatur	℃	-25 ℃ ~ +65 ℃

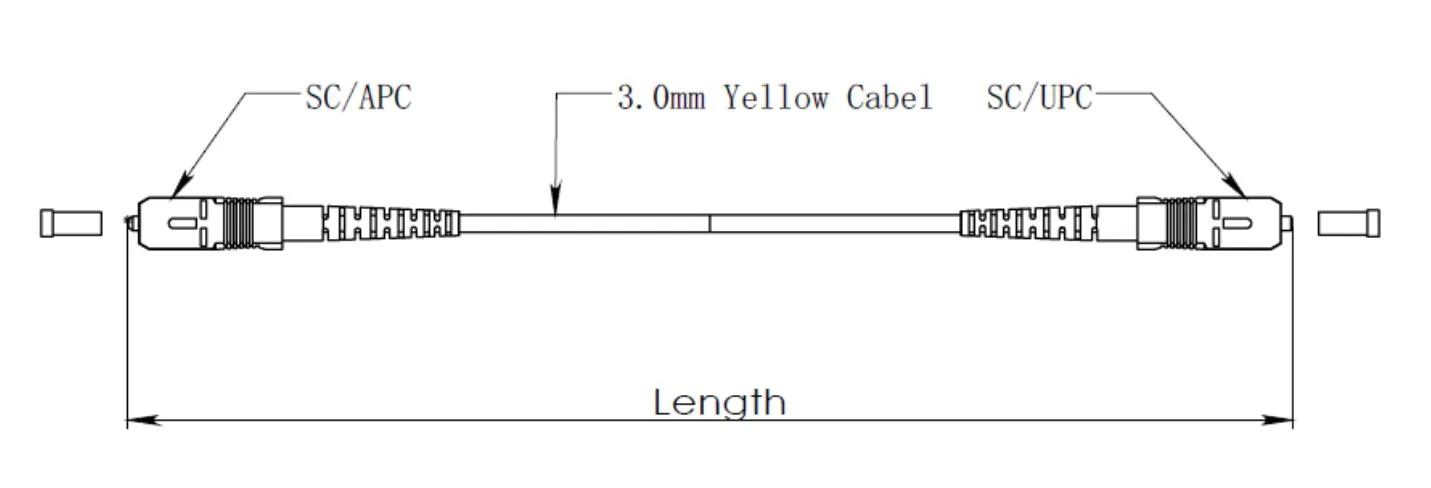

Måltegning:

3mm Round Cable SC/APC- SC/UPC Patch Cords

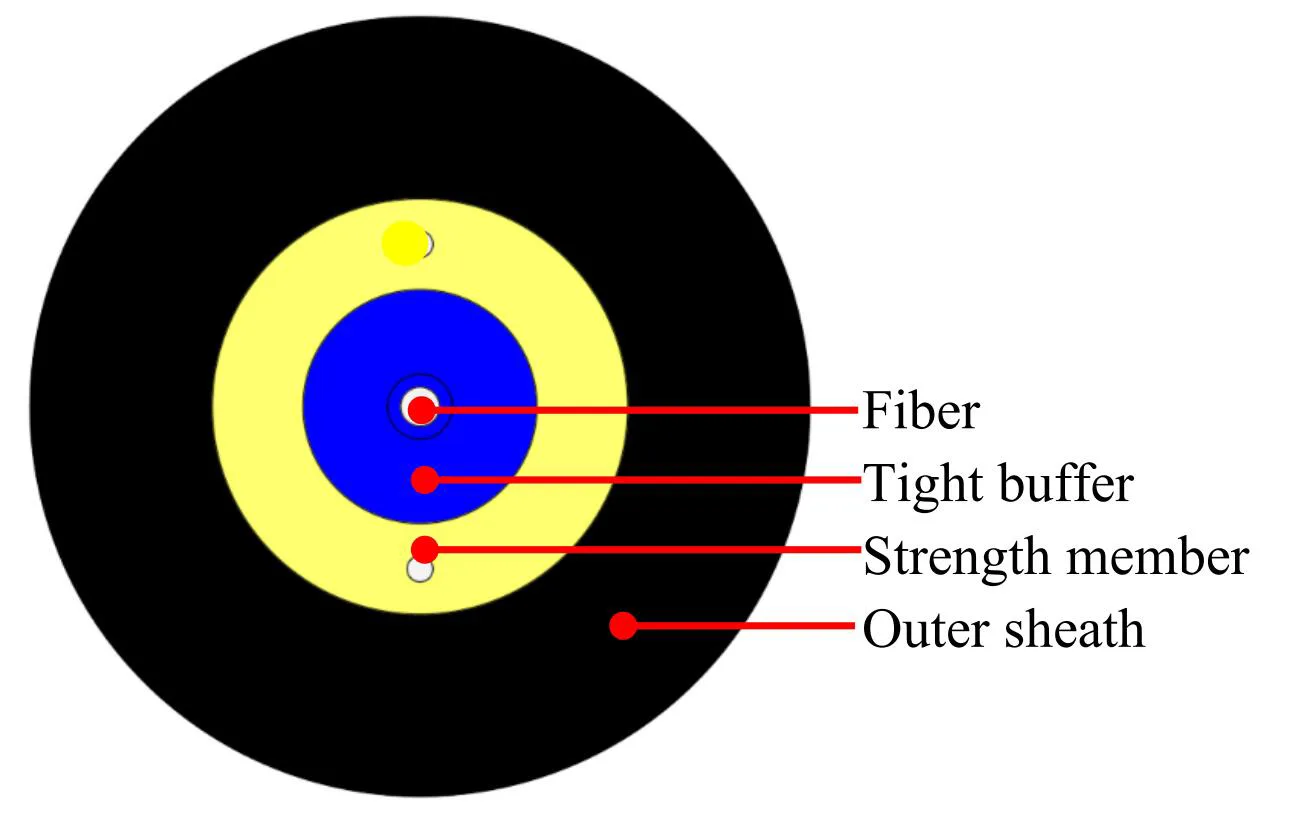

Kabelkonstruktion:

3mm Round Cable SC/APC- SC/UPC Patch Cords

genstande		Specifikationer
Tæt bufferfiber	Fiberantal	1
	Fiber type	G.657A1
	Fiber farve	Blå
	Materiale	LSZH
	Diameter	Φ0,9 ± 0,05 mm
	Tæt buffer Farve	Hvid
Styrke medlem	Materiale	Polyester garn
Ydre kappe	Materiale	LSZH
	Diameter	Φ3,0 ± 0,2 mm
	Yderskede Farve	Gul
Blækmærke	Farve	Sort

Fiberkarakteristika:

Alle karakteristika for kabelfiberen (fiber af færdigt kabel) skal mindst være i overensstemmelse med ITU-T-anbefalingen G.657A1 og skal være som følger.

Punkt	Specifikation
Fiber type	Enkelt tilstand
Fibermateriale	Doteret silica
Dæmpningskoefficient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelafskæringsbølgelængde	≤ 1260 nm
Nul-dispersion bølgelængde	1300 ~ 1324 nm
Nul-spredning hældning	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromatisk spredning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Tilstandsfeltdiameter @ 1310 nm	8,8±0,4um
Kerne/beklædt koncentricitetsfejl	≤ 0,5 um
Beklædningsdiameter	125,0 ± 0,7 um
Beklædning ikke-cirkulæritet	≤5 %
Primær belægningsdiameter	242 ± 7 um
Koncentricitet Primær belægning / belægning	≤10 µm
Belægning ikke-cirkulæritet	≤0,7 %
Dæmpning med Kabelbøjningstab 1 omgang 1 radius 10mm 10 omgange 1 radius 15mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km

Produktion & Kvalitetskontrol

Hver Orientalfiber 3 mm rund kabel SC/APC-SC/UPC patchledninger gennemgår 100 % fabrikstest, inklusive tab af indføring og verifikation af returtab. Som en Kina-fabrik med strukturerede produktionsprocesser fokuserer Orientalfiber på at opretholde ensartet kvalitet på tværs af batcher, hvilket er vigtigt for store indkøbs- og ingeniørprojekter.

Om Orientalfiber Manufacturing Strength

Jiangsu Xuben Photoelectric Technology Co., Ltd er et koncernselskab med fire fabrikker, der dækker indendørs optiske fiberkabler, udendørs kabler, optiske ODN-komponenter og optisk netværksudstyr. Det samlede produktionsareal når 15.000 kvadratmeter med en årlig produktionsværdi på 20 millioner USD.

Virksomheden leverer komplette fiberoptiske netværksløsninger til teleoperatører, broadcast-systemer og industrielle kommunikationsprojekter. Produkter er meget udbredt i elsystemer, jernbanetransit, motorveje og store infrastrukturnetværk.

Med ISO9001 kvalitetsstyringssystem og ISO45001 arbejdsmiljø- og sikkerhedscertificering opretholder virksomheden standardiserede produktions- og kvalitetskontrolprocesser. Orientalfiber 3 mm runde kabel SC/APC-SC/UPC patch-ledninger leveres til både indenlandske og internationale markeder og understøtter forskellige mellemstore og store ingeniørprojekter.

FAQ

Hvad er forskellen mellem SC/APC- og SC/UPC-stik?

SC/APC-stik har en vinklet endeflade (typisk 8 grader), som reducerer tilbagereflektion, hvilket gør dem velegnede til optiske systemer med høj præcision. SC/UPC-stik har en flad poleret overflade og bruges almindeligvis i almindelige netværksforbindelser.

Kan kabellængden tilpasses?

Ja, Orientalfiber 3 mm rundt kabel SC/APC-SC/UPC patchledninger understøtter tilpassede længder, der matcher forskellige installationskrav.

Er denne patch-ledning velegnet til indendørs miljøer?

Ja, LSZH-jakkematerialet gør den velegnet til indendørs brug, især i miljøer, hvor brandsikkerhed og lav røgemission er påkrævet.

Hvor mange gange kan stikket genbruges?

Konnektoren understøtter mere end 800 parringscyklusser under normale brugsforhold, hvilket bibeholder en stabil optisk ydeevne.
