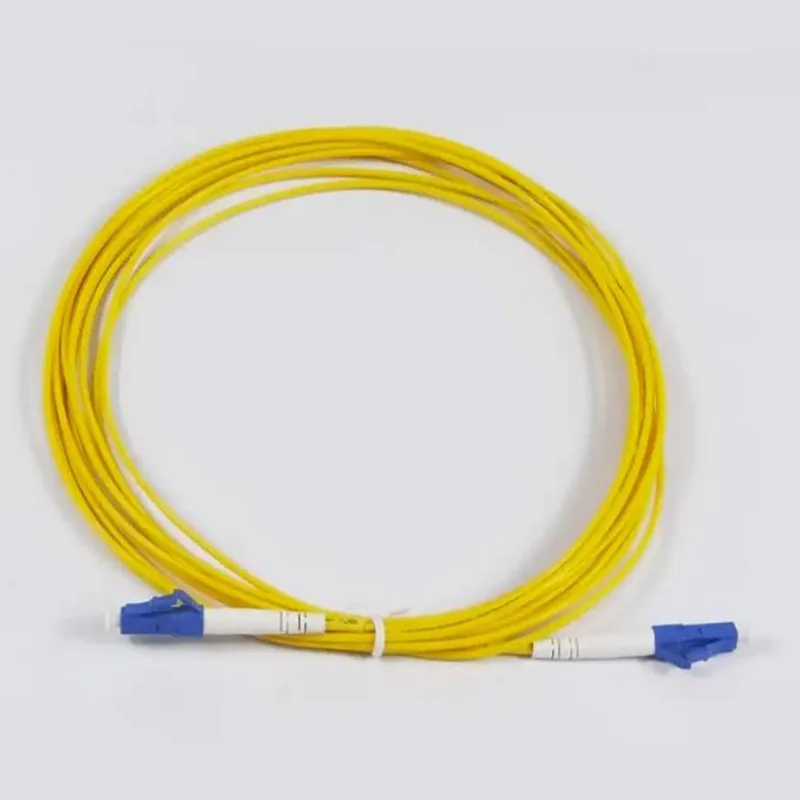

3 mm rundt kabel LC/UPC- LC/UPC patchledninger

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Send forespørgsel

Produkt beskrivelse

DeOrientalfiber 3 mm rundt kabel LC/UPC- LC/UPC patchledningerer essentielle komponenter til fiberoptiske patchingmiljøer med høj tæthed. Fremstillet af Orientalfiber, et mærke under Jiangsu Xuben Photoelectric Technology-gruppen, drager disse patch-ledninger fordel af en 15.000 kvadratmeter stor produktionsbase og avancerede fremstillingsprocesser. Ved at vælge at kilde tilOrientalfiber 3 mm rundt kabel LC/UPC- LC/UPC patchledninger, modtager netværksingeniører et produkt, der understøttes af ISO9001- og ISO45001-certificeringer, hvilket sikrer pålidelig ydeevne i kritiske datacentre og telekommunikationshubs verden over.

Teknisk design og signalintegritet

Tekniken bagOrientalfiber 3 mm rundt kabel LC/UPC- LC/UPC patchledningerfokuserer på høj præcision og lav signaldæmpning. Ved at bruge G657A1 single-mode fiber er disse kabler designet til at håndtere de fysiske krav til moderne kabelføring.

Præcisionskomponenter og byggekvalitet

LC/UPC højpræcisionsstik: De lille formfaktor LC-stik giver mulighed for øget porttæthed i switche og patchpaneler. UPC-poleringen (Ultra Physical Contact) sikrer et returtab på ≥50dB, hvilket er standard for højhastigheds-Ethernet-applikationer.
3,0 mm LSZH-jakke: I modsætning til tyndere 2,0 mm-alternativer giver det 3 mm runde kabel forbedret mekanisk beskyttelse. Materialet Low Smoke Zero Halogen (LSZH) sikrer overholdelse af sikkerheden for indendørs installationer, især i stigrør og vandrette kabler.
Keramisk ferrule-teknologi: Hvert stik har en højkvalitets keramisk ferrule, der opretholder præcis justering over mere end 800 parringscyklusser.
Bøjningsufølsomhed: Med en minimal bøjningsradius på ≥20 mm bevarer disse ledninger signalintegriteten, selv når de føres gennem snævre hjørner i overfyldte serverracks.

Alsidige industriapplikationer

Anvendelsen afOrientalfiber 3 mm rundt kabel LC/UPC- LC/UPC patchledningerspænder over flere sektorer, hvilket giver det stabile fysiske lag, der kræves til tjenester med høj båndbredde.

Enterprise datacentre og Ethernet-systemer

I kernen af netværket forbinder disse patch-kabler højhastighedstransceivere til distributionsrammer. Den gule LSZH-jakke giver klar identifikation af single-mode fiberforbindelser, hvilket letter vedligeholdelse og fejlfinding.

FTTH og bredbåndsinfrastruktur

Som et primært valg til Fiber-to-the-Home (FTTH) installationer gør holdbarheden af 3 mm kablet det velegnet til forbindelser mellem den optiske netværksterminal (ONT) og distributionsboksen. Det understøtter problemfri levering af video-, data- og taletjenester til slutbrugere.

Industriel og transportforbindelse

Ud over standard IT er Orientalfiber-produkter integreret i el-net og jernbanetransitkommunikationssystemer. Den robuste konstruktion afOrientalfiber 3 mm rundt kabel LC/UPC- LC/UPC patchledningersikrer, at de kan modstå vibrationer og miljøudsving, der findes i industrielle front-end-forbindelser.

Ofte stillede spørgsmål (FAQ)

Hvad are de primære fordele ved 3 mm diameter for disse LC/UPC patch ledninger?

Diameteren på 3 mm giver overlegen trækstyrke og knusningsmodstand sammenlignet med tyndere patch-snore. Dette gørOrientalfiber 3 mm rundt kabel LC/UPC- LC/UPC patchledningermere velegnet til backbone og vandret kabelføring, hvor kablet kan blive udsat for mere fysisk håndtering.

Understøtter LC/UPC-stikket højhastighedsdatatransmission?
Ja. LC/UPC-stikket er en industristandard for single-mode fiberapplikationer. Med et returtab på ≥50dB og lavt indsættelsestab er det fuldt kompatibelt med 10G, 40G og 100G Ethernet-applikationer.

Kan disse kabler bruges i miljøer med store temperaturudsving?
DeOrientalfiber 3 mm rundt kabel LC/UPC- LC/UPC patchledningerer klassificeret til drift mellem -25°C og +65°C, hvilket gør dem pålidelige til både klimakontrollerede datacentre og ikke-tempererede telekommunikationskabinetter.

Er disse patch-ledninger testet fra fabrikken?
Ja, hver enhed er 100 % fabrikstermineret og gennemgår strenge tests for at sikre, at den opfylder de specificerede optiske og mekaniske standarder, før den leveres til kunden.

Anvendelse:

● Datacentre

● Ethernet-applikationer

● FTTH-applikationer

● Rygrads-, vandret- og stigrørsapplikationer

● Video-, data- og taletjenester

● Testudstyrsapplikationer

Funktioner:

● Højpræcisionsstik

● UPC&APC endepolering

● SC, LC, alle enkelt fiberstik

● Tilpasset længde tilgængelig

● 100 % fabrikstermineret og testet

● ROHS-kompatibel

Teknisk specifikation:

Konstruktioner	Enhed	Beskrivelser
Fibertilstand		Enkelttilstand: ITU-T G657A1
Fiberantal		Simplex
Bølgelængde	nm	1310/1550
Indføringstab	dB	≤0,30
Afkasttab	dB	≥50 (UPC)
Tight-buffer fiber diameter	um	900
Tight-buffer fiber farve		Hvid
Kabeljakke farve		Gul
Kabel jakke materiale		LSZH
Kabel diameter	mm	Φ3,0 ±0,20
Længde	m	3,0 +0,1/-0
Connector type		LC/UPC (blå)
Endepolering		UPC
Ferrule materiale		Keramisk
Gentagelighed af forbindelse		> 800 gange
Minimal bøjningsradius	mm	≥20
Fiber/kabel fastholdelse mødes	N	50N±2N ved 5N/s 120s varighed
Driftstemperatur	℃	-25 ℃ ~ +65 ℃
Opbevaringstemperatur	℃	-25 ℃ ~ +65 ℃

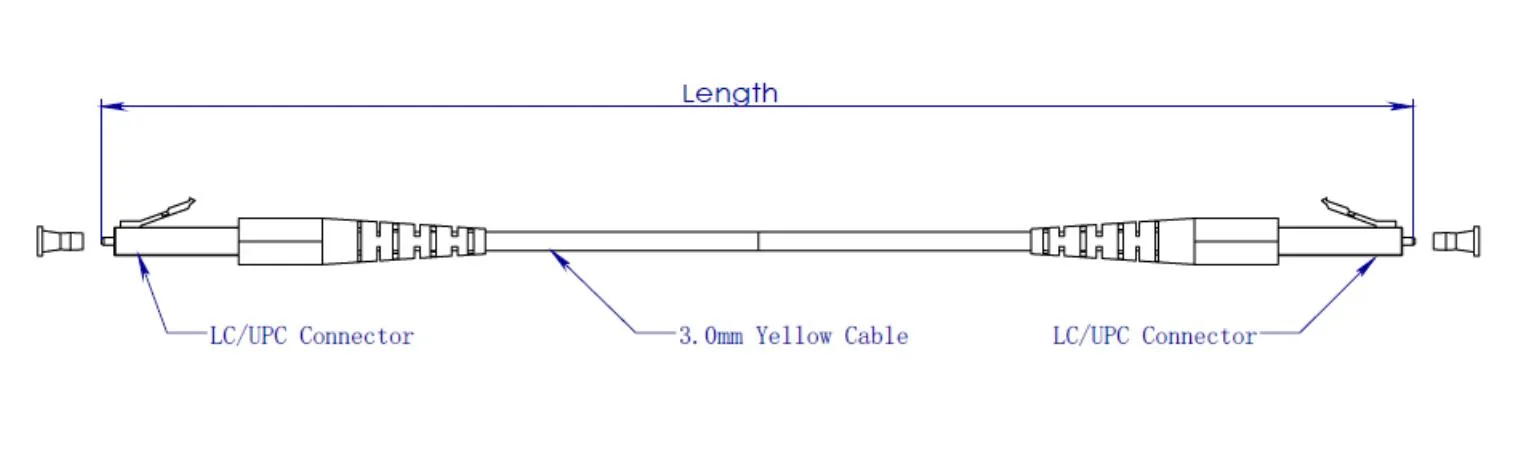

Måltegning:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Kabelkonstruktion:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

genstande		Specifikationer
Tæt bufferfiber	Fiberantal	1
	Fiber type	G.657A1
	Fiber farve	Blå
	Materiale	LSZH
	Diameter	Φ0,9 ± 0,05 mm
	Tæt buffer Farve	Hvid
Styrke medlem	Materiale	Polyester garn
Ydre kappe	Materiale	LSZH
	Diameter	Φ3,0 ± 0,2 mm
	Yderskede Farve	Gul
Blækmærke	Farve	Sort

Fiberkarakteristika:

Alle karakteristika for kabelfiberen (fiber af færdigt kabel) skal mindst være i overensstemmelse med ITU-T-anbefalingen G.657A1 og skal være som følger.

Punkt	Specifikation
Fiber type	Enkelt tilstand
Fibermateriale	Doteret silica
Dæmpningskoefficient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelafskæringsbølgelængde	≤ 1260 nm
Nul-dispersion bølgelængde	1300 ~ 1324 nm
Nul-spredning hældning	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromatisk spredning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Tilstandsfeltdiameter @ 1310 nm	8,8±0,4um
Kerne/beklædt koncentricitetsfejl	≤ 0,5 um
Beklædningsdiameter	125,0 ± 0,7 um
Beklædning ikke-cirkulæritet	≤5 %
Primær belægningsdiameter	242 ± 7 um
Koncentricitet Primær belægning / belægning	≤10 µm
Belægning ikke-cirkulæritet	≤0,7 %
Dæmpning med Kabelbøjningstab 1 omgang 1 radius 10mm 10 omgange 1 radius 15mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km
