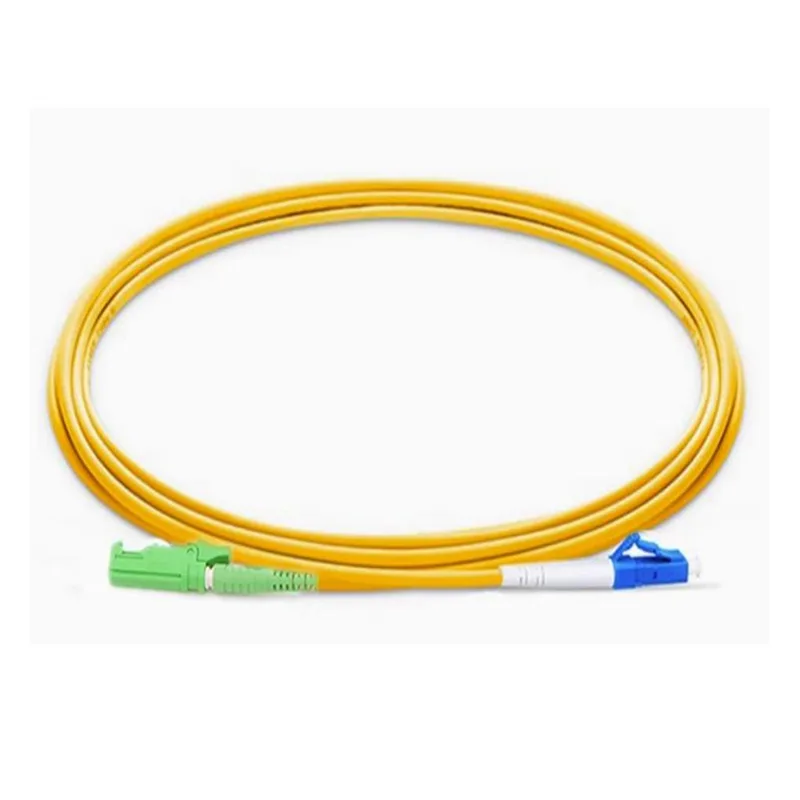

3 mm runde kabel E2000/APC-LC/UPC Patch Cords

Anvendelse:● Datacentre● Ethernet -applikationer● FTTH -applikationer● Ryggrad, vandrette og stigerør applikationer● Video, data og stemmetjenester● TestudstyrsapplikationerFunktioner:● Høj præcisionstik● UPC & APC End Face Polish● SC, LC, alt enkeltfiberstik● Tilpasset længd......

Send forespørgsel

Produkt beskrivelse

Anvendelse:

● Datacentre

● Ethernet -applikationer

● FTTH -applikationer

● Ryggrad, vandrette og stigerør applikationer

● Video, data og stemmetjenester

● Testudstyrsapplikationer

Funktioner:

● Høj præcisionstik

● UPC & APC End Face Polish

● SC, LC, alt enkeltfiberstik

● Tilpasset længde tilgængelig

● 100% fabrik opsagt og testet

● ROHS -kompatible

Teknisk specifikation:

Konstruktioner	Enhed	Beskrivelser
Fibertilstand		Enkelt tilstand: ITU-T G657A1
Fiberantal		Simplex
Bølgelængde	nm	1310/1550
Indsættelsestab	db	≤0.30
Returtab	db	≥55 (APC) ≥50 (UPC)
Thight-buffer fiberdiameter	en	900
Thight-buffer fiberfarve		Hvid
Kabelkakkefarve		Gul
Kabelkappe Materiale		LSZH
Kabelliameter	mm	Φ3,0 ± 0,20
Længde	m	3,0 +0,1/-0
Stikstype		SC/APC (grøn) SC/UPC (blå)
Endface polsk		APC og UPC
Ferrulemateriale		Keramisk
Forbindelse gentagelighed		> 800 gange
Minimal bøjningsradius	mm	≥20
Fiber/kabelopbevaring mødes	N	50n ± 2n ved 5n/s 120'erne varighed
Driftstemperatur	℃	-25 ℃ ~ +65 ℃
Opbevaringstemperatur	℃	-25 ℃ ~ +65 ℃

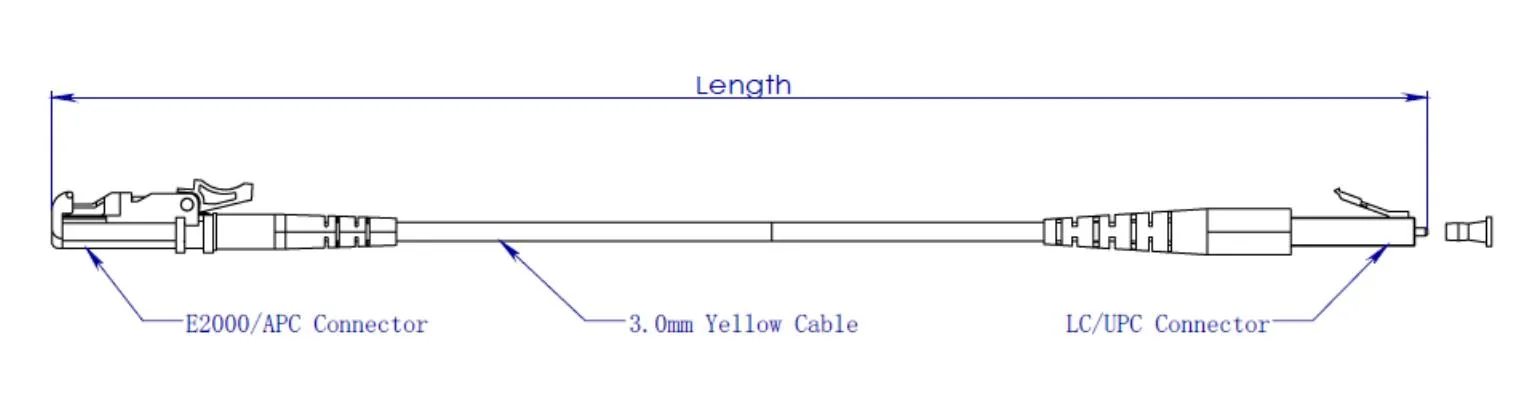

Dimensionel tegning:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

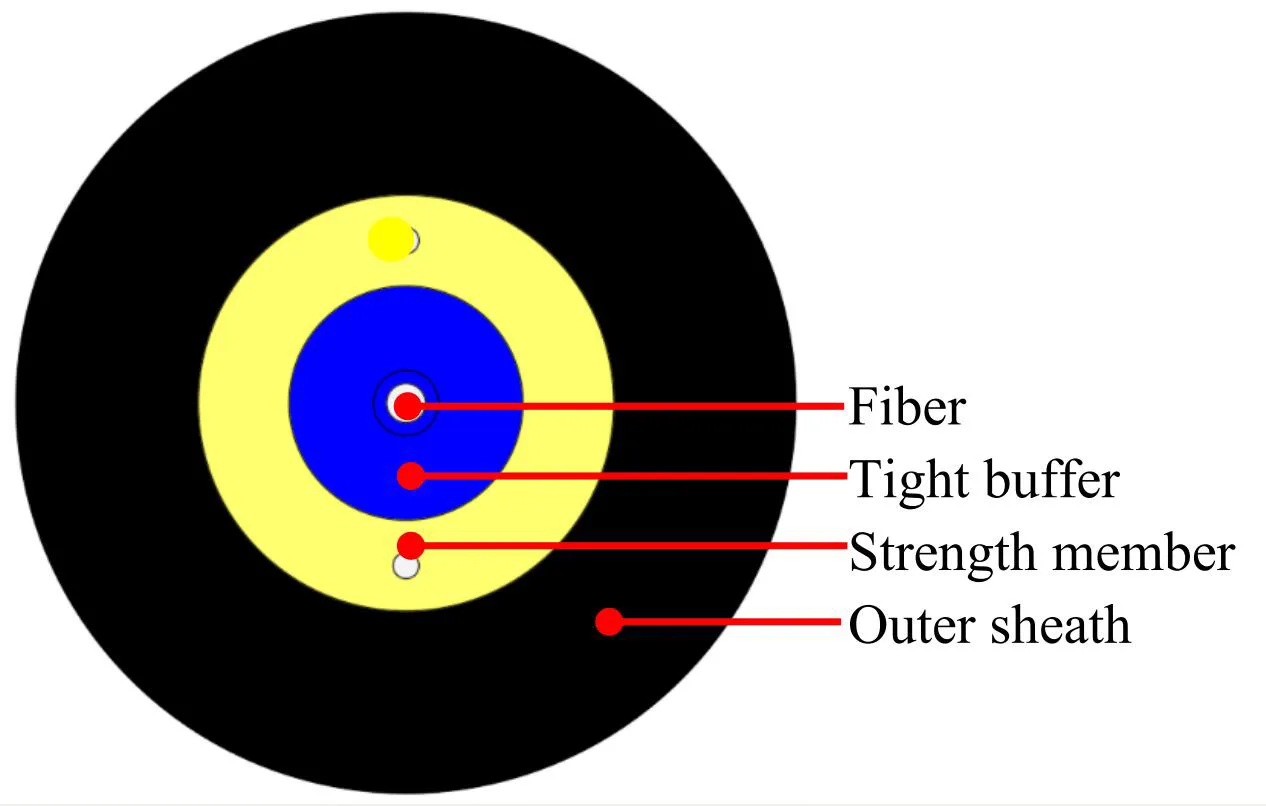

Kabelkonstruktion:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

Genstande		Specifikationer
Stram pufferfiber	Fiberantal	1
	Fibertype	G.657A1
	Fiberfarve	Blå
	Materiale	LSZH
	Diameter	Φ0,9 ± 0,05 mm
	Stram bufferfarve	Hvid
Styrkemedlem	Materiale	Polyester garn
Ydre kappe	Materiale	LSZH
	Diameter	Φ3,0 ± 0,2 mm
	Ydre kappefarve	Gul
Blækmærke	Farve	Sort

Fiberkarakteristik:

Alle egenskaber ved kabelfiberen (fiber af færdigt kabel) skal i det mindste være i overensstemmelse med ITU-T-anbefalingen G.657A1 og skal være som følger.

Punkt	Specifikation
Fibertype	Enkelt tilstand
Fibermateriale	Dopet silica
Dæmpningskoefficient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kabelafskæringsbølgelængde	≤ 1260 nm
Nul-dispersionsbølgelængde	1300 ~ 1324 nm
Nul-dispersionshældning	≤ 0,092 ps/(nm².km)
Pmd @ 1550 nm	≤0,1 PS/km^1/2
Kromatisk spredning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode feltdiameter @ 1310 nm	8,8 ± 0,4um
Kerne / klædt koncentricitetsfejl	≤ 0,5 en
Beklædningsdiameter	125,0 ± 0,7 en
Beklædning af ikke-cirkularitet	≤5%
Primær belægningsdiameter	242 ± 7 en
Koncentricitet Primær belægning / belægning	≤10 um
Belægning af ikke-cirkularitet	≤0,7%
Dæmpning med tab af kabelbøjning 1 drej 1 radius 10 mm 10 omdrejninger 1 radius 15 mm	1550nm ≤Δ0,75db/km 1625nm ≤Δ1,5db/km 1550nm ≤Δ0.25db/km 1625nm ≤Δ1.0db/km
