Produkt beskrivelse

1x12/1 × 24 PLC Splitter Steel Tube Pakke 60x12x4 og 80x20x4mm, med 900μm løst rør 1,0+0,1/-0m, SC/APC-stik.

Præstationsspecifikationer:

Parametre	Symbol	Specifikationer		Enhed
Kanalnummer	CH	1 × 12	1 × 24
Betjeningsbølgelængde		1260 ~ 1650		nm
Testbølgelængde		1310/1550		nm
Spektralt forhold		8.333%	4.166%	%
Indsættelsestab1	Il	≤12,5	≤16.0	db
Ensartethed	Uni	≤1.2	≤1,6	db
Polariseringsafhængigt tab	PDL	≤0,35	≤0,40	db
Returtab	Rl	≥55		db
Direktivitet2	Dir	≥55		db
Input optisk effekt	P	100		MW
Fibertype		ITU-T G657 A1 Fiber
Pigtail -type		Al port ： Hvid 900 μm løst rør
Inputlængde		1,0 +0,1/-0		m
Udgangslængde		1,0 +0,1/-0		m
Stik		Al port ： SC/APC
Kabelmærke		1x12 PLC ： I 、 1、2…… 11 、 12 1x24 plc ： I 、 1、2 ... ... 23 、 24
Pakningsdimension (L) × (W) × (H)	Pkg	1x12 PLC ： 60x12x4 1x24 PLC ： 80x20x6		mm
Betjeningstemperatur	Top	-40 ~ +85		℃
Opbevaringstemperatur	Tst	-40 ~ +85		℃

*Bemærkninger: 1. Alle indsættelsestabsværdier inkluderer tabet af stikket.

Skitse kort:

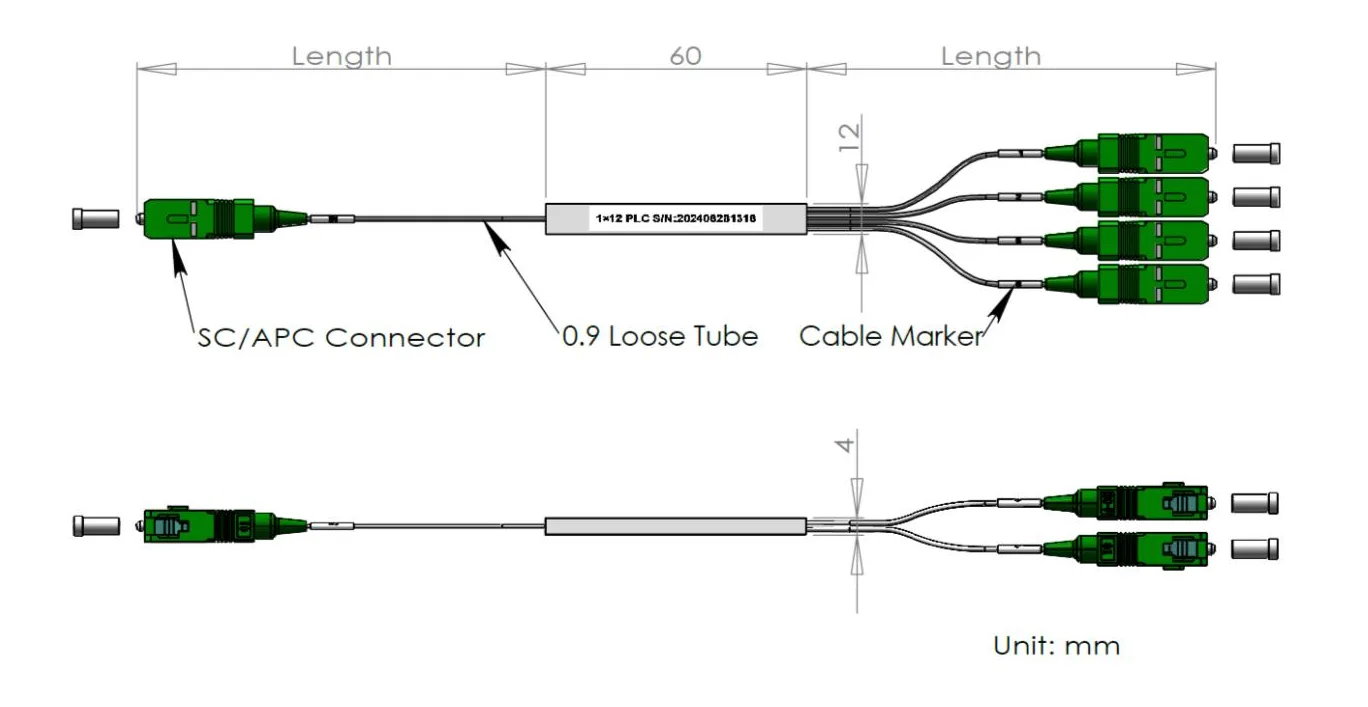

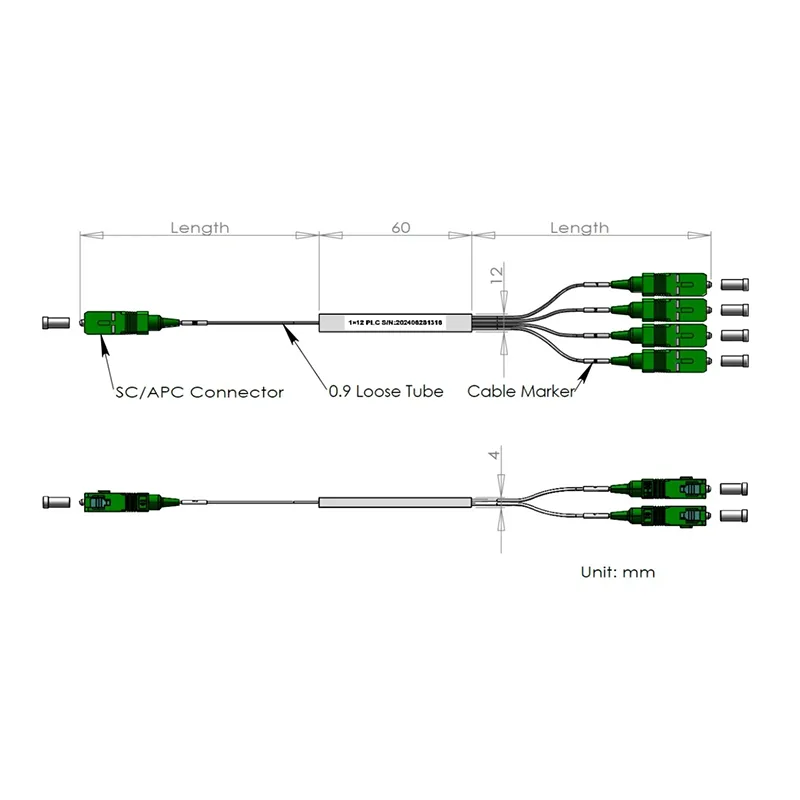

1x12 PLC Splitter

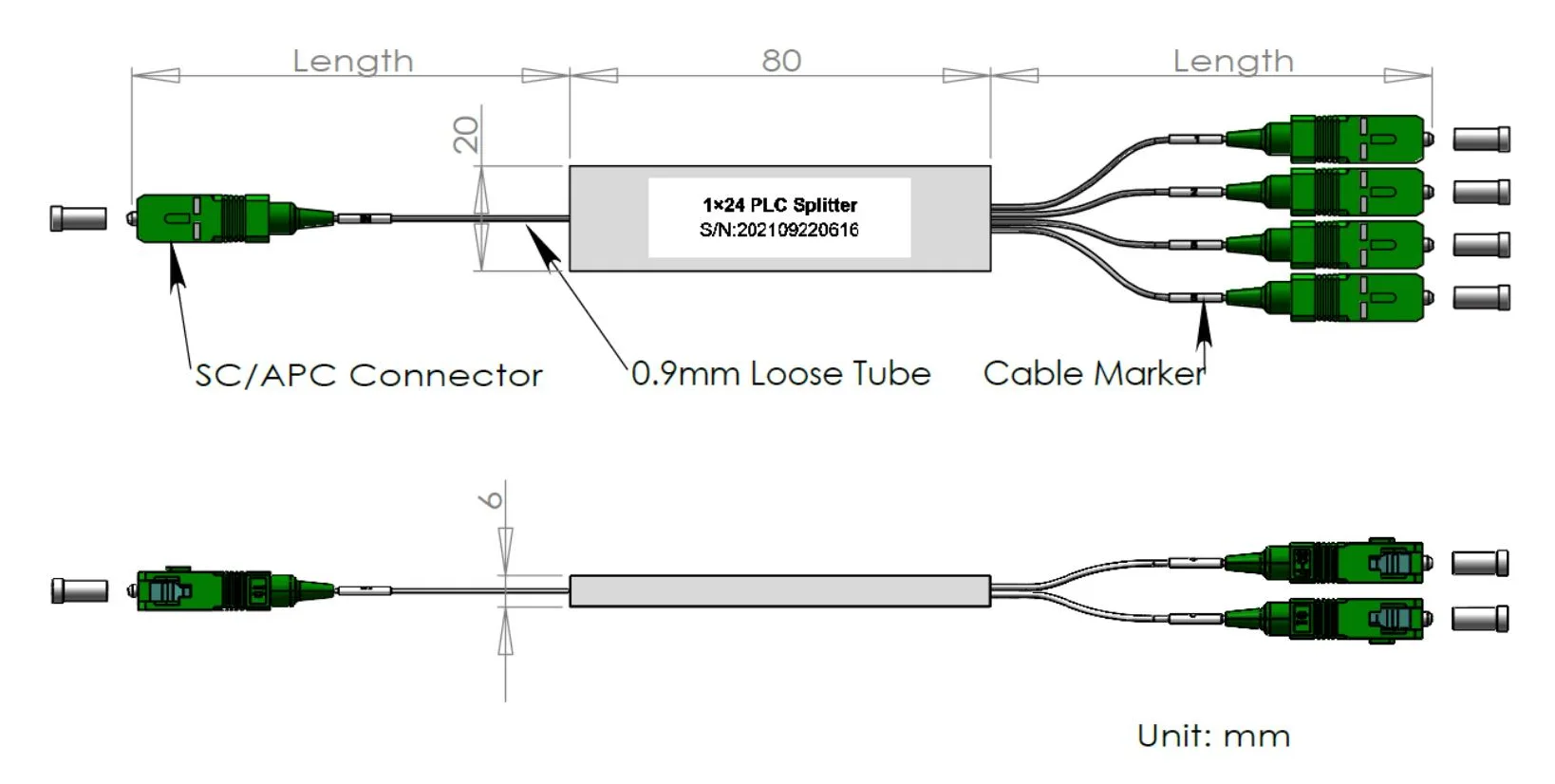

1x24 PLC Splitter

Testrapport:

1. Testrapport med nøjagtige værdier, der skal inkluderes i emballagen.

Eksempelrapport: 1x12 Mini 0,9 mm PLC Splitter Data Sheet

Driftsbølgelængde (NM)	1260-1650	Inspiceret dato	2024/11/30
P/N:	1x12-0.9-in 1,0 m-out 1,0 m-scapc	SYND:	21113000001
Fibertype	G657A2	Fiberlængde (M)	I ≥1,0 m/out> 1,0 m
Stikstype	SCIAPC	Pakke dimension (mm)	60x12x4
Opbevaringstemperatur	-40 ~+85 ℃	Driftstemperatur	-40 ~+85 ℃

ltem	(Db)		PDL (DB)		RL (DB)
Bølgelængde (NM)	@1310	@1550	@1310	@1550	@1310	@1550
Spec.	Max.12.50		Max.0.35		≥55
Port 1	12.43	12.38	0.14	0.07	Passere	Passere
Port 2	12.24	12.35	0.16	0.06	Passere	Passere
Port 3	12.22	12.20	0.12	0.07	Passere	Passere
Port 4	12.30	12.24	0.04	0.04	Passere	Passere
Port 5	12.24	12.25	0.11	0.05	Passere	Passere
Port 6	12.35	12.29	0.11	0.01	Passere	Passere
Port 7	12.42	12.44	0.21	0.11	Passere	Passere
Port 8	12.23	12.18	0.11	0.01	Passere	Passere
Port 9	12.27	12.19	0.21	0.10	Passere	Passere
Port 10	12.38	12.17	0.02	0.04	Passere	Passere
Port 11	12.29	12.21	0.11	0.06	Passere	Passere
Port 12	12.42	12.27	0.08	0.07	Passere	Passere
Input	Na				Na
Maks	12.43	12.44	0.21	0.11	N/a
Min.	12.22	12.18	0.04	0.01	N/a
Gennemsnit	12.30	12.29	0.13	0.05	Na
Ensartethed (≤0,8db)	0.21	0.27	Direktivitet (DB)		> 55
